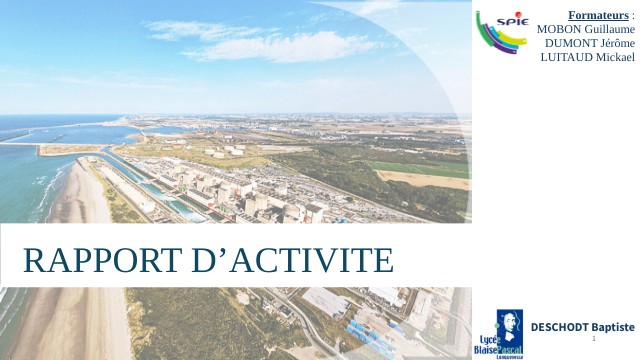

Oral Final Rapport deschodt Baptiste.pptx

Formateurs : MOBON Guillaume DUMONT Jérôme LUITAUD Mickael

RAPPORT D’ACTIVITE

DESCHODT Baptiste

SOMMAIRE

INTRODUCTION

1. Présentation de l’entreprise

1. La centrale et EDF

1. Intégration de la démarche QHSSE avec l’étalonnage du capteur de niveaux Optiflex 1300C ainsi que ses sondes de températures sur l’installation ACO

CONCLUSION

I. Présentation de l’entreprise

LE GROUPE SPIE

Ses activités:

Les 2 domaines :

• L’énergie

• Génie électrique

• La communication

• Génie mécanique

• Génie climatique

• Système de sécurité

• Réseaux de télécommunications

• Solutions des systèmes technologiques (IT)

I. Présentation de l’entreprise

L’HISTOIRE DE SPIE

Fondée en 1900

Bourse en 2015

S  Société P  Parisienne pour l’ I  Industrie E  Électrique

Installations électriques

Énergies

Télécommunication

Technologie de l’information

I. Présentation de l’entreprise SPIE EN FRANCE

19 000 collaborateurs

Les 6 filiales :

SPIE ICS

SPIE Facilities

SPIE CityNetWorks

SPIE Building Solutions

SPIE Industrie

SPIE Nucléaire

300 sites

I. Présentation de l’entreprise LE SERVICE AUTOMATISME

RÔLE CRUCIAL

Exemples :

• Réaliser des essais périodiques (EP)

• Effectuer une maintenance préventive ou curative (maintient des installations en bonne forme)

• Sécurité et fiabilité

II. La centrale et EDF

L’ENTREPRISE EDF ET SA SOUS TRAITANCE

E  Électricité

Sous traitant

EDF

160 000 Salariés

D  De

1er producteur et fournisseur d’électricité en France et en Europe

F  France

MAINTENANCE

II. La centrale et EDF

LA CENTRALE ET SON FONCTIONNEMENT

Les 6 réacteurs (910MW) :

• 13 Mars 1980

• 26 Août 1980

• 12 Décembre 1980

3 pôles :

• 14 Juin 1981

• 1/2

• 28 Août 1984

• 3/4

• 1 Août 1985

• 5/6

II. La centrale et EDF LA FISSION NUCLÉAIRE

Fragment de fission

Dégagement de chaleur

neutrons

Neutron

Noyau Uranium 235

Chaleur = eau chaude pour le circuit primaire (circuit fermé)

Fragment de fission

II. La centrale et EDF LE CIRCUIT PRIMAIRE

Pressuriseur

Vers le circuit secondaire

Générateur de vapeur

Combustibles

Bâtiment réacteur

Circuit primaire = source chaude ( 324° (à son entrée)  286° (à sa sortie) )

Motopompe

10

II. La centrale et EDF LE CIRCUIT SECONDAIRE

Alternateur

Turbines

Circuit secondaire = source froide

Turbopompe

Salle des machines

Condenseur

11

II. La centrale et EDF LE CIRCUIT DE REFROIDISSEMENT

circuit de refroidissement ( circuit ouvert avec l’eau de mer = source froide )

• assure sécurité et efficacité

• dissipation de chaleur

• maintien de température

• prévention des accidents

Eau de mer

12

MERCI POUR VOTRE ÉCOUTE

13

14

15

Pressuriseur

Générateur Vapeur

Alternateur

II. Procédé de fabrication d’électricité EN RESUME

Enceinte Double

Energie Mécanique en Electrique

Grappes de commande

Turbines

Condenseur

Caloporteur

Turbopompe

Cuve du réacteur

Refroidissement

Pompe Primaire

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE

17

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE PLAN (PLANIFIER)

18

II. Procédé de fabrication d’électricité CIRCUIT PRIMAIRE

Bâtiment réacteur

19

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE PLAN (PLANIFIER) Identification des risques

20

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE PLAN (PLANIFIER) Vérification des équipements

NV

SE

AE

21

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE DO (REALISER)

22

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE DO (REALISER) Déroulement de l’intervention

Pilote

Tube d’ajutage

Manomètres Alim/sortie

23

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE DO (REALISER) Tests fonctionnels avant étalonnage

Manomètre étalon

Si sortie ≠ consigne

15 PSI 9 PSI 3 PSI 0

Alors ↗ ou ↘ BP

NV

SE

SER

AE

Piquage Bas LN

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE CHECK (VERIFIER)

25

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE CHECK (VERIFIER) Tests et traçabilité des résultats

• Validation des résultats
• Valeurs mesurées enregistrées.
• Points de mesures enregistrés

26

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE ACT (AGIR)

27

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE ACT (AGIR) Analyse des écarts

Etat actuel

Corrections

Etat souhaité

28

III. INTEGRATION DE LA DEMARCHE QHSSE DANS L’ETALONNAGE D’UN REGULATEUR PNEUMATIQUE ACT (AGIR) Retour d’expérience (REX)

29

CONCLUSION

"Théorie et pratique sont inséparables, car la pratique sans théorie est aveugle, et la théorie sans pratique est inutile." Immanuel Kant

30
