"LOGICA COMBINACIONAL"
UNIVERSIDAD NACIONAL ROSARIO CASTELLANOSLICENCIATURA EN TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACION SISTEMAS LOGICOS RICARDO NAVA CALDERON

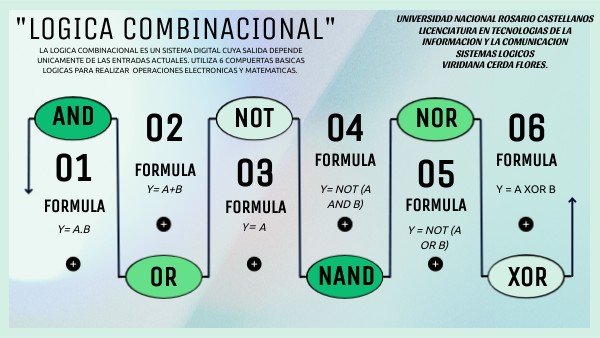

LA LOGICA COMBINACIONAL ES UN SISTEMA DIGITAL CUYA SALIDA DEPENDE UNICAMENTE DE LAS ENTRADAS ACTUALES. UTILIZA 6 COMPUERTAS BASICAS LOGICAS PARA REALIZAR OPERACIONES ELECTRONICAS Y MATEMATICAS.
AND
NOT
NOR
04
06
02
01
FORMULA
FORMULA
03
05
FORMULA
Y= A+B
Y= NOT (A AND B)
Y = A XOR B
FORMULA
FORMULA
FORMULA
Y= A
Y= A.B
Y = NOT (A OR B)
NAND
OR
XOR
xor
LA COMPUERTA XOR GENERA SALIDA 1 CUANDO LAS ENTRADAS SON DIFERENTES.
EJEMPLO: Una puerta electronica se abre cuando, una persona usa tarjeta, o usa codigo.
Pero no cuando ambos sistemas se activan al mismo tiempo.
AnD
La compuerta and requiere que todas las entradas tengan valor 1 para generar una salida 1. si alguna entrada es 0, la salida sera 0.
Un ejemplo es una lampara inteligente se enciende solamente cuando: hay electricidad y el interruptor esta activado.
OR
LA COMPUERTA OR GENERA UNA SALIDA 1 CUANDO AL MENOS UNA ENTRADA ES 1.
EJEMPLO: Una lampara puede encenderse con el interruptor principal o con un control remoto, si cualquiera funciona la almpara prende.
nand
La compuerta NAND es la combinacion de AND y NOT. Solo dan salida 0 cuando todas las entradas son 1.
EJEMPLO: UN SISTEMA DE SEGURIDAD BLOQUEA EL ACCESO UNICAMENTE CUANDO LA CONTRASEÑA ES CORRECTA Y LA HUELLA COINCIDE.
not
La compuerta NOT funciona como un inversor logico, ya que cambia las entradas, si entra 1 sale 0, si entra 0 sale1. Tambien se utiliza para formar otras compuertas como NAND y NOR.
EJEMPLO: Un sensor automatico apaga la luz cuando detecta el dia.
NOR
La compuerta NOR es la combinacion de OR y NOT. La salida sera 1 solo cuando todas las entradas sean 0. EJEMPLO: Una alarma permanece apagada unicamente cuando, no hay movimiento y y no hay sonido. Si se detecta alguno, se activa.
