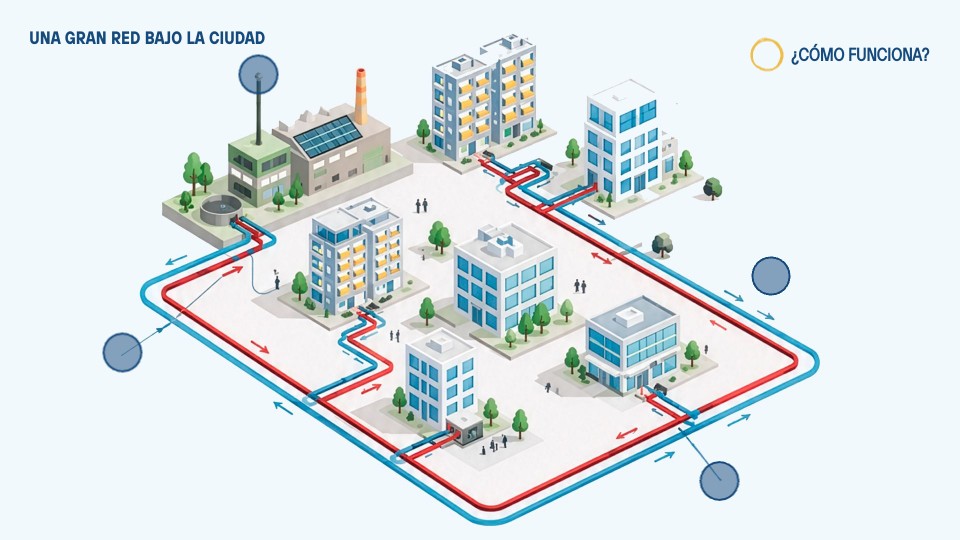

UNA GRAN RED BAJO LA CIUDAD
¿CÓMO FUNCIONA?
FUENTES DE ENERGÍA
Se aprovechan recursos locales y renovables.
Aguas residuales tratadas
Geotermia
Energía solar térmica
Biomasa y residuos vegetales
Calor residual industrial
Se extrae o se capta energía renovable o residual de baja temperatura.
La energía circula por un circuito cerrado de tuberías a una temperatura moderada (5ºC a 25ºC).
Intercambio de energía
Los edificios pueden ser a la vez consumidores y productores de energía.
Si un edificio tiene exceso de calor, lo cede a la red.
Si necesita frio, lo toma de la red.
El sistema nervioso de la red.
Anillo de compensación
Circuito cerrado formado por dos tuberías que transportan agua a temperatura moderada y conectan toda la ciudad. Permite el intercambio bidireccional de energía entre edificios y fuentes.
Centros de transformación.
SUBESTACIONES de manzana / clúster
Extraen o depositan energía del anillo mediante bombas de calor, adaptándolas a las necesidades de cada zona.
Cuentan con almacenamiento térmico (agua caliente y fría) para cubrir picos de demanda.
La energía llega a cada usuario.
distribución secundaria a edificios
Desde cada subestación, redes de tuberías distribuyen calefacción, refrigeración y agua caliente sanitaria a los edificios conectados.
