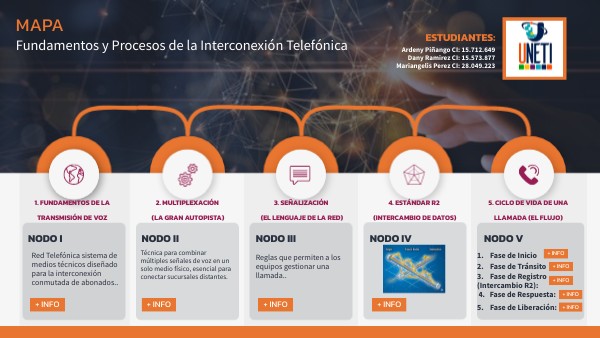

MAPA
estudiantes:
Fundamentos y Procesos de la Interconexión Telefónica
Ardeny Piñango CI: 15.712.649 Dany Ramirez CI: 15.573.877 Mariangelis Perez CI: 28.049.223
4. Estándar R2 (Intercambio de Datos)
5. Ciclo de Vida de una Llamada (El Flujo)
3. Señalización (El Lenguaje de la Red)
2. Multiplexación (La Gran Autopista)
1. fundamentos de la Transmisión de Voz
nodo V
nodo IV
nodo III
nodo II
nodo I
Técnica para combinar múltiples señales de voz en un solo medio físico, esencial para conectar sucursales distantes.
+ Info
1. Fase de Inicio
Red Telefónica sistema de medios técnicos diseñado para la interconexión conmutada de abonados..
Reglas que permiten a los equipos gestionar una llamada..
+ Info
2. Fase de Tránsito
3. Fase de Registro (Intercambio R2):
+ Info
+ Info
4. Fase de Respuesta:
+ Info
+ Info
+ Info
+ Info
+ Info
5. Fase de Liberación:
tipos de Multiplexación
Analógica (FDM): Divide el cable por bandas de frecuencia. Digital (TDM): Divide el cable por "turnos" o intervalos de tiempo .
el vinculo:
La señalización es el lenguaje que permite al sistema multiplexado saber a quién pertenece cada ráfaga de voz o frecuencia..
X CERRAR
El abonado levanta el auricular, se cierra el bucle y la central identifica la categoría (Señal II-1).
X CERRAR
Métodos de Transmisión:
CAS (Asociada al Canal): La señalización viaja por el mismo canal que la voz (usando el TS16 en digital). CCS (Canal Común): Un canal exclusivo gestiona múltiples circuitos de voz, siendo más rápido y eficiente. Usa Corriente Continua para señales de línea y Corriente Alterna (Multifrecuencial) para registros de datos complejos.
naturaleza fisica
X CERRAR
Al colgar, se genera la señal de Disconect, liberando todos los recursos de la red para una nueva llamada.
X CERRAR
Diálogo entre centrales pidiendo y enviando dígitos uno a uno (Señales A-1 y A-3).
X CERRAR
Evolución Tecnológica:
Sistemas de Teclas: Dependencia total de hilos físicos individuales. Centralitas (PBX): Primer paso a la eficiencia, centralizando líneas urbanas e internos. El Reto del Par Físico: Antiguamente, cada conversación requería un hilo de cobre de extremo a extremo, lo cual era inviable para largas distancias.
X CERRAR
Si el destino es B-6 (Libre), suena el repique. Al descolgar ("Answer"), se unen los hilos de voz y comienza la facturación.
X CERRAR
Hacia Adelante (Origen → Destino):
Grupo I: Envío progresivo de los números marcados.Grupo II: Identifica la Categoría del Abonado (II-1: Sin prioridad, II-4: Teléfono Público, II-6: Datos).
Hacia Atrás (Destino → Origen):
Grupo A (Control): Solicita información (A-1: Siguiente cifra, A-5: Solicita categoría). Grupo B (Estado): Informa el estado final de la línea (B-6: Libre/Tasación, B-3: Ocupado).
X CERRAR
La llamada viaja por nodos (ej. Chacao -> Valencia). Se analiza la Tabla de Rutas y se hace la Toma de Canal (Seizure).
X CERRAR
