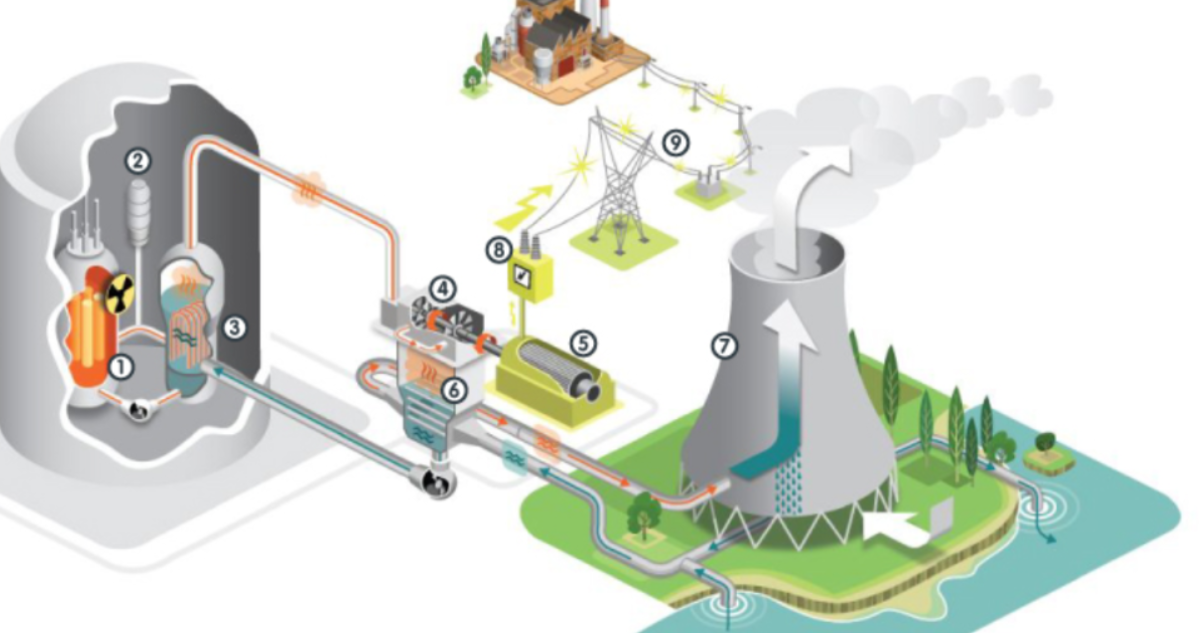

Réacteur nucléaire
C’est ici que se produit la fission des atomes (souvent d’uranium), ce qui dégage énormément de chaleur.
Barre de controle
Elles servent à réguler la réaction nucléaire en absorbant plus ou moins de neutrons pour contrôler la puissance.
Générateur de vapeur (échangeur de chaleur)
La chaleur du réacteur chauffe de l’eau dans un circuit séparé pour produire de la vapeur.
Turbine
La vapeur sous pression fait tourner cette turbine.
Alternateur (générateur électrique)
Relié à la turbine, il transforme l’énergie mécanique en électricité.
Condensateur
Il refroidit la vapeur après la turbine pour la retransformer en eau.
Tour de refroidissement (cheminée)
Elle refroidit l’eau du circuit de refroidissement en rejetant de la vapeur d’eau (non radioactive) dans l’air.
Transformateur
Il élève la tension de l’électricité produite pour faciliter son transport.
Ligne à très haute tension
Elles transportent l’électricité vers les villes et les consommateurs.
