Centrale nucléaire : Alizée Durand Camacho / Naomy Nambotin

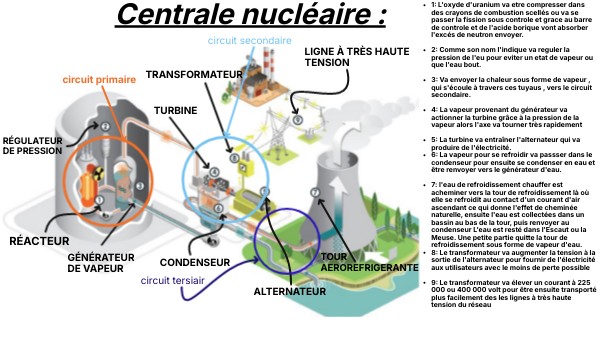

Centrale nucléaire :

• 1: L'oxyde d'uranium va etre compresser dans des crayons de combustion scellés ou va se passer la fission sous controle et grace au barre de controle et de l'acide borique vont absorber l'excés de neutron envoyer.

• 2: Comme son nom l'indique va reguler la pression de l'eu pour eviter un etat de vapeur ou que l'eau bout.

• 3: Va envoyer la chaleur sous forme de vapeur , qui s'écoule à travers ces tuyaus , vers le circuit secondaire.

• 4: La vapeur provenant du générateur va actionner la turbine grâce à la pression de la vapeur alors l'axe va tourner très rapidement

• 5: La turbine va entraîner l'alternateur qui va produire de l'électricité.
• 6: La vapeur pour se refroidir va passser dans le condenseur pour ensuite se condenser en eau et être renvoyer vers le générateur d'eau.

• 7: l'eau de refroidissement chauffer est acheminer vers la tour de refroidissement là où elle se refroidit au contact d'un courant d'air ascendant ce qui donne l'effet de cheminée naturelle, ensuite l'eau est collectées dans un bassin au bas de la tour, puis renvoyer au condenseur L'eau est resté dans l'Escaut ou la Meuse. Une petite partie quitte la tour de refroidissement sous forme de vapeur d'eau.

• 8: Le transformateur va augmenter la tension à la sortie de l'alternateur pour fournir de l'électricité aux utilisateurs avec le moins de perte possible

• 9: Le transformateur va élever un courant à 225 000 ou 400 000 volt pour être ensuite transporté plus facilement des les lignes à très haute tension du réseau

circuit secondaire

LIGNE À TRÈS HAUTE TENSION

TRANSFORMATEUR

circuit primaire

TURBINE

RÉGULATEUR DE PRESSION

RÉACTEUR

tour aerorefrigerante

GÉNÉRATEUR DE VAPEUR

CONDENSEUR

circuit tersiair

ALTERNATEUR
