TIPOS DE REDES

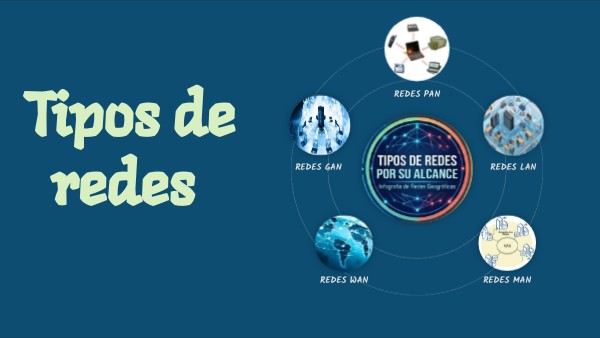

Tipos de redes

REDES PAN

REDES GAN

REDES LAN

REDES MAN

REDES WAN

Tipos de redes

PARES TRENZADOS

BUS

CABLE COAXIAL

MICROONDAS

ARBOL (TREE)

ANILLO (RING)

radio enlaces de VHF y UHF

FIBRA OPTICA

ESTRELLA (START)

Tiempo de Quizz

Tiempo de Quizz

Tiempo de Quizz

WAN (Wide Area Network)

Red de área amplia que se extiende sobre áreas geográficas extensas, como países o continentes.

Características:

• Utiliza enlaces satelitales, cables submarinos y fibra óptica de larga distancia.
• Velocidades de transmisión variables (generalmente más lentas que las LAN).
• El ejemplo más conocido es Internet.

ARBOL

Los nodos se organizan en jerarquías; hay un nodo raíz que se conecta a varios nodos de nivel inferior, y estos a su vez pueden ser centros de otras estrellas pequeñas.

Características:

• Segmentación por Grupos: Permite dividir la red en secciones (por ejemplo, por departamentos en una escuela o empresa), facilitando la administración.
• Priorización de Tráfico: Los datos pueden gestionarse de forma que los niveles superiores tengan mayor prioridad o ancho de banda.
• Complejidad de Configuración: Requiere una planificación más robusta para evitar cuellos de botella en los nodos superiores.

PARES TRENZADOS

Son ocho hilos de cobre aislados y trenzados de dos en dos. El trenzado tiene el propósito de cancelar las interferencias electromagnéticas externas.

Características:

• Se clasifican por categorías (Cat 5e, 6, 6a, 7). Los cables STP incluyen un blindaje metálico adicional para entornos con mucho ruido eléctrico, mientras que los UTP son los más comunes y económicos para hogares y oficinas.

BUS

Consiste en un solo cable central (llamado bus o backbone) al cual se conectan todos los dispositivos de forma directa mediante conectores especiales. Los extremos del cable deben tener "terminadores" para evitar que la señal rebote y cause interferencias.

Características:

• Difusión Pasiva: Cuando un equipo envía un mensaje, este viaja por todo el cable y todos los demás equipos lo reciben, pero solo el destinatario lo procesa.
• Colisiones: Si dos equipos transmiten al mismo tiempo, las señales chocan y se pierden, por lo que requiere protocolos de control de acceso.
• Vulnerabilidad Crítica: Si el cable principal sufre un corte en cualquier punto, toda la red queda inoperativa de inmediato.
• Costo: Es la más económica debido a que requiere una cantidad mínima de cableado.

MICROONDAS

Señales electromagnéticas de alta frecuencia que viajan en línea recta entre antenas.

Características:

• Requieren "visibilidad directa" entre las antenas; permiten gran capacidad de datos en largas distancias
• Las microondas satelitales son vitales para llevar internet a zonas rurales o remotas donde no llega el cableado.

GAN (Global Area Network)

Red global que soporta comunicaciones móviles a través de un número arbitrario de LAN inalámbricas y áreas de cobertura satelital.

Características:

• Cobertura mundial sin interrupciones.
• Utiliza infraestructuras de fibra óptica transoceánica y constelaciones de satélites.
• Permite la itinerancia (roaming) internacional.

PAN (Personal Area Network)

Red de área personal diseñada para la comunicación entre dispositivos cercanos a una persona (típicamente en un rango de 10 metros).

Características: Bajo consumo de energía. Uso de tecnologías inalámbricas como Bluetooth o ZigBee. Conecta periféricos como audífonos, relojes inteligentes y teléfonos móviles.

RADIO ENLACES DE VHF Y UHF

Sistemas que utilizan ondas de radio de frecuencia muy alta y ultra alta para comunicación sin cables.

Características:

• VHF es mejor para exteriores y largo alcance; UHF atraviesa mejor obstáculos como paredes de concreto.
• La banda VHF es ideal para comunicaciones de largo alcance (radio FM), mientras que la UHF es la base de la televisión digital y gran parte de las comunicaciones móviles, ya que sus ondas atraviesan mejor los obstáculos físicos.

ANILLO

Cada nodo se conecta exactamente a otros dos (uno "antes" y otro "después"), cerrando un círculo físico. La información viaja en una sola dirección (unidireccional).

Características:

• Paso de Testigo (Token Passing): Se usa un paquete especial llamado "token" que circula por el anillo; solo el equipo que tiene el token puede transmitir datos, lo que evita colisiones.
• Retraso Determinista: El tiempo que tarda un mensaje en llegar es predecible, lo que es útil en entornos industriales.
• Dependencia Total: Al igual que en el bus, si un solo equipo falla o el cable se rompe, el anillo se abre y la comunicación se detiene para todos.

FIBRA OPTICA

Conductores de vidrio extremadamente puro o plástico que transportan señales de datos mediante pulsos de luz generados por láser o LED.

Características:

• Utiliza medios de alta velocidad como la fibra óptica.
• Cubre distancias de entre 10 y 50 kilómetros.

• Ideal para conectar sucursales bancarias o edificios gubernamentales en una misma ciudad.

CABLE COAXIAL

Posee un núcleo de cobre sólido rodeado por un aislante dieléctrico, una malla metálica de blindaje y una cubierta exterior.

Características:

• Es mucho más resistente a las interferencias que el par trenzado y puede transportar datos a distancias más largas sin necesidad de repetidores. Se usa principalmente en redes de televisión y servicios de internet de banda ancha por cable.

MAN (Metropolitan Area Network)

Red de área metropolitana que conecta varias LAN dispersas en una ciudad o campus de gran tamaño.

Características:

• Utiliza medios de alta velocidad como la fibra óptica.
• Cubre distancias de entre 10 y 50 kilómetros.

• Ideal para conectar sucursales bancarias o edificios gubernamentales en una misma ciudad.

LAN (Local Area Network)

Red de área local que interconecta computadoras en un área geográfica limitada, como una casa, oficina o salón de clases.

Características:

• Altas tasas de transferencia de datos.
• Baja latencia debido a la corta distancia.
• Propiedad privada (administrada por una sola organización o persona).

ESTRELLA

Es la configuración más común hoy en día. Todos los nodos se conectan de forma independiente a un dispositivo central (normalmente un Switch o Conmutador).

Características:

• Aislamiento de Fallos: Si el cable de una computadora se daña, solo esa computadora pierde conexión; el resto de la red sigue funcionando perfectamente.
• Escalabilidad: Es muy sencillo agregar o quitar equipos sin interrumpir el servicio.
• Punto Central de Falla: El talón de Aquiles es el switch central; si este dispositivo falla, todos los nodos pierden la conexión.
• Gestión Centralizada: Facilita mucho el diagnóstico de problemas técnicos desde un solo punto.
