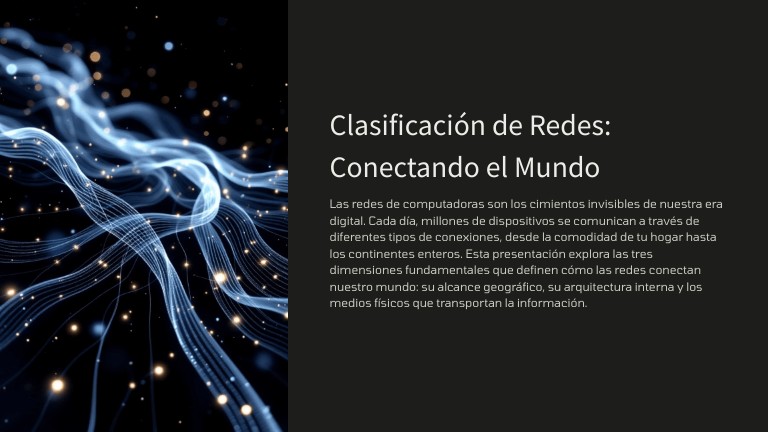

Clasificación de Redes: Conectando el Mundo
Las redes de computadoras son los cimientos invisibles de nuestra era digital. Cada día, millones de dispositivos se comunican a través de diferentes tipos de conexiones, desde la comodidad de tu hogar hasta los continentes enteros. Esta presentación explora las tres dimensiones fundamentales que definen cómo las redes conectan nuestro mundo: su alcance geográfico, su arquitectura interna y los medios físicos que transportan la información.
Alcance Geográfico: ¿Qué Tan Lejos Llega Nuestra Red?
La distancia que una red puede cubrir determina su clasificación y su propósito. Desde la intimidad de tu espacio personal hasta la conectividad global que une continentes, cada nivel de alcance responde a necesidades específicas de comunicación y transferencia de datos.
PAN - Red de Área Personal
LAN - Red de Área Local
MAN - Red de Área Metropolitana
Tu espacio inmediato. Bluetooth en tu teléfono y auriculares, o un cable USB. Conecta dispositivos en un radio de metros.
Tu hogar, oficina o campus universitario. Conecta múltiples dispositivos en un área geográficamente limitada. Alcance típico: hasta 3 km.
Una ciudad entera. Interconecta varias LANs en una zona metropolitana. Alcance: hasta 100 km. Ideal para organizaciones con múltiples ubicaciones urbanas.
WAN - Red de Área Amplia
GAN - Red de Área Global
Continentes y el mundo entero. Conecta redes a través de grandes distancias geográficas. Internet es el ejemplo más grande de WAN. Alcance global.
Redes que cubren todo el planeta, incluyendo comunicaciones satelitales que conectan los rincones más remotos de la Tierra.
Topologías de Red: La Arquitectura de la Conexión
La topología define cómo los dispositivos están conectados físicamente y cómo fluyen los datos lógicamente. Cada diseño tiene ventajas y desventajas que lo hacen apropiado para diferentes escenarios. La topología física muestra el cableado real, mientras que la lógica determina el camino que siguen los paquetes de datos.
Bus
Anillo
Estrella
Malla
Todos conectados a un cable central. Simple y económico, pero un fallo en el cable principal detiene toda la red. Rara vez usada hoy.
Cada dispositivo conectado a dos vecinos, formando un círculo. Datos fluyen en una dirección. Un fallo en un nodo rompe todo el anillo.
Todos conectados a un punto central (hub/switch). Fácil de gestionar y aislar fallos, pero el nodo central es un punto único de vulnerabilidad.
Cada dispositivo conectado a todos los demás (malla completa) o varios (malla parcial). Muy robusta y redundante, pero compleja y costosa.
Árbol
Jerarquía de estrellas conectadas. Combina la escalabilidad de la estrella con la organización de un bus. Ideal para redes grandes.
Medios de Transmisión: Los Caminos de la Información
Los datos necesitan caminos físicos o inalámbricos para viajar entre dispositivos. Cada medio de transmisión tiene características únicas que lo hacen apropiado para ciertas aplicaciones, balanceando factores como velocidad, costo, seguridad y facilidad de instalación.
Par Trenzado
Fibra Óptica
Radioenlaces
El más común en LANs (Ethernet). Dos hilos de cobre entrelazados para reducir interferencias electromagnéticas. Económico, flexible y fácil de instalar.
Transmite datos como pulsos de luz a través de hilos de vidrio o plástico. Velocidad altísima, gran ancho de banda, alta seguridad y inmunidad a interferencias.
Transmisión inalámbrica a través de ondas de radio. Flexible y móvil, ideal para áreas de difícil cableado o conexiones temporales.
- Cableado de oficinas y hogares
- Velocidad: hasta 10 Gbps (Cat 6a/7)
- Alcance: hasta 100 metros
- Wi-Fi, redes celulares (4G/5G)
- Enlaces punto a punto para edificios
- Conectividad móvil y IoT
- Conexiones de alta velocidad a Internet
- Redes troncales y backbone
- Alcance: kilómetros sin repetidores
Clasificacion-de-Redes-Conectando-el-Mundo.pptx
CUEVAS VELA JOSHUA
Created on March 25, 2026
