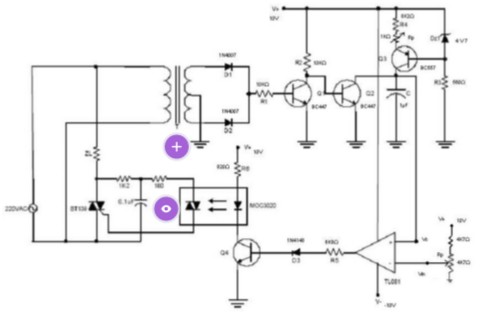

BT139
O BT139 é um TRIAC (diodo triac) usado em circuitos de corrente alternada (AC) para controlar ou comutar a passagem de corrente. Ele permite ligar ou desligar cargas AC, como lâmpadas e motores, e é muito usado em dimmers e controle de potência.
Transformador
Um transformador é um dispositivo elétrico que transfere energia elétrica entre dois ou mais circuitos por indução eletromagnética. Ele altera a tensão e a corrente sem mudar a frequência, sendo usado para aumentar (step-up) ou reduzir (step-down) a tensão em redes elétricas e equipamentos.
Bc 547
O BC547 é um transistor bipolar de junção (BJT) do tipo NPN, utilizado em circuitos eletrônicos para amplificação de sinais fracos ou comutação de correntes baixas.
Resistencia 8k2 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
GND (Terra)
GND (ground) é o ponto de referência de tensão num circuito elétrico ou eletrónico, geralmente ligado à terra. Ele serve como caminho de retorno da corrente elétrica e ajuda a garantir o funcionamento correto e seguro do circuito.
Resistencia 6k8 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Resistencia 1K2 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Carga ZL Lâmpada
Carga ZL é o elemento de um circuito que consome energia elétrica, representado por sua impedância. Como por exemplo: Lampada, motores etc...
Resistencia 10k Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
GND (Terra)
GND (ground) é o ponto de referência de tensão num circuito elétrico ou eletrónico, geralmente ligado à terra. Ele serve como caminho de retorno da corrente elétrica e ajuda a garantir o funcionamento correto e seguro do circuito.
Resistencia 10k Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Resistencia 560 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Diodo Zener 4v7
O DZ1 4V7 é um diodo zener com tensão nominal de 4,7 V. Ele é usado para manter uma tensão constante em um circuito, mesmo quando a corrente varia, funcionando como regulador de tensão.
Transistor bipolar
O BC557 é um transistor bipolar de junção (BJT) do tipo PNP usado em circuitos eletrônicos para amplificação de sinais ou comutação de correntes baixas.
Resistencia 4k7 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Resistencia 4k7 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
GND (Terra)
GND (ground) é o ponto de referência de tensão num circuito elétrico ou eletrónico, geralmente ligado à terra. Ele serve como caminho de retorno da corrente elétrica e ajuda a garantir o funcionamento correto e seguro do circuito.
GND (Terra)
GND (ground) é o ponto de referência de tensão num circuito elétrico ou eletrónico, geralmente ligado à terra. Ele serve como caminho de retorno da corrente elétrica e ajuda a garantir o funcionamento correto e seguro do circuito.
Condensador 0.1uf
Um condensador (ou capacitor) é um componente elétrico que armazena energia na forma de campo elétrico. Ele acumula carga elétrica e libera quando necessário, sendo usado para filtrar sinais, estabilizar tensões e armazenar energia em circuitos.
Diodo retificador
O 1N4148 é um diodo de comutação rápida usado em circuitos eletrónicos para permitir a passagem da corrente num único sentido e comutar sinais rapidamente.
Resistencia 180 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Diodo retificador
IN4007 é um diodo retificador de silício usado em circuitos elétricos e eletrônicos para permitir a passagem de corrente em apenas um sentido, bloqueando o sentido contrário.
Moc3020
O MOC3020 é um optotriac (ou acoplador óptico TRIAC) usado em circuitos AC para isolar eletricamente o circuito de controle do circuito de potência e acionar cargas de corrente alternada, como lâmpadas ou motores, através de um sinal de baixa tensão.
1k RP
O 1k Ω RP geralmente indica um resistor variável (potenciômetro ou resistor ajustável) de 1 kilo-ohm. Ele é usado para controlar a corrente ou tensão em um circuito, permitindo ajustes finos de funcionamento.
Resistencia 820 Ohms
A resistência elétrica é a grandeza que representa a oposição que um material oferece à passagem da corrente elétrica em um circuito. Ela é medida em ohms (Ω) e limita ou controla a quantidade de corrente que passa no circuito.
Tomada 230V AC
A tomada elétrica é um dispositivo instalado na parede que permite ligar aparelhos à rede elétrica. Ela fornece 220 V AC (corrente alternada) aos equipamentos através da ligação do plugue ou ficha.
Condensador 1 uf
Um condensador (ou capacitor) é um componente elétrico que armazena energia na forma de campo elétrico. Ele acumula carga elétrica e libera quando necessário, sendo usado para filtrar sinais, estabilizar tensões e armazenar energia em circuitos.
Amplificador Operacional TL081
Um amplificador operacional (op‑amp) TL081 é um circuito integrado que amplifica a diferença de tensão entre suas entradas, usado para aumentar sinais elétricos fracos em diversos circuitos eletrônicos, como amplificadores, filtros e comparadores.
Bc 547
O BC547 é um transistor bipolar de junção (BJT) do tipo NPN, utilizado em circuitos eletrônicos para amplificação de sinais fracos ou comutação de correntes baixas.
Transistor bipolar NPN
NPN é um tipo de transistor bipolar de junção (BJT) em que a corrente flui do coletor para o emissor quando uma pequena corrente entra na base. É muito usado para amplificação e comutação de sinais em circuitos eletrônicos.
Diodo retificador
IN4007 é um diodo retificador de silício usado em circuitos elétricos e eletrônicos para permitir a passagem de corrente em apenas um sentido, bloqueando o sentido contrário.
GND (Terra)
GND (ground) é o ponto de referência de tensão num circuito elétrico ou eletrónico, geralmente ligado à terra. Ele serve como caminho de retorno da corrente elétrica e ajuda a garantir o funcionamento correto e seguro do circuito.
GND (Terra)
GND (ground) é o ponto de referência de tensão num circuito elétrico ou eletrónico, geralmente ligado à terra. Ele serve como caminho de retorno da corrente elétrica e ajuda a garantir o funcionamento correto e seguro do circuito.
