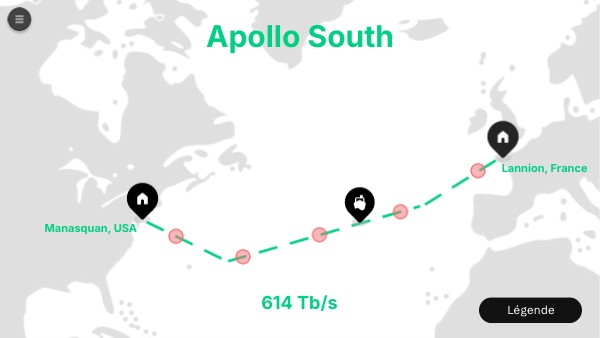

Apollo South
Lannion, France
Manasquan, USA
Voir le calcul de débit
614 Tb/s
Légende
Composition du câble
Voir la documentation de la fibre
Composition du câble
Voir la documentation de la fibre
Station d'atterrissement de Manasquan
Le Point d'Ancrage Américain
Cette station est stratégique par sa proximité avec New York, offrant une passerelle directe vers les principaux centres de données américains.
Voir les équipements
Répéteurs sous-marins
Les répéteurs sont éssentiel pour que la puissance du signal lumineux ne soit pas complétement atténué lors du trajet.
Il y a 85 répéteurs le long de l'installation.
Voir les calculs
Répéteurs sous-marins
Les répéteurs sont éssentiel pour que la puissance du signal lumineux ne soit pas complétement atténué lors du trajet.
Il y a 85 répéteurs le long de l'installation.
Voir les calculs
Multiplexeur – Ciena 6500
Multiplexeur / Démultiplexeur
Un multiplexeur optique combine plusieurs signaux (longueurs d'onde) sur une seule fibre afin d'en démultiplier la capacité de transmission. À l'arrivée, le démultiplexeur sépare ces flux pour les diriger vers leurs récepteurs respectifs. Cette technologie permet d'améliorer le réseau existants sans avoir à déployer de nouvelles infrastructures coûteuses.
Voir la documentation
Ciena WaveLogic 6 Extreme
Transpondeur
Produit la lumière qui traversera la ligne et convertit le signal électrique en impulsion lumineuse. La longueur d'onde de notre signal sera 1550nm - Débit élevé - Prévu pour la communication sous-marine
Voir la documentation
Alimentation
Contrairement à un réseau domestique, on n'envoie pas une tension constante, mais un courant constant (1 - 1,6 Ampère) Cela permet de garantir que l'on recoit la même énergie tout au long de la ligne. La tension totale nécéssaire est autour des 10000 Volts. On utilises ces hautes tensions pour limiter l'effet joules et les pertes dues à la resistance du cuivre.
Installation du câble
Par Alcatel Submarine Networks
Le déploiement d'Apollo South a nécessité une logistique hors norme. Tout commence par le Route Survey, une cartographie sonar précise des fonds marins entre Lannion et Manasquan pour éviter les reliefs instables. Le câble est ensuite chargé sur un navire câblier, véritable usine flottante capable de stocker des milliers de kilomètres de fibre dans ses cuves. Lors de la pose, le navire maintient une tension constante pour dérouler le câble dans les abysses.
À l'approche des côtes, une charrue sous-marine est utilisée pour l'ensouillage : le câble est enterré sous le sédiment pour le protéger des ancres et des chaluts. L'opération la plus délicate reste la mise à l'eau des répéteurs optiques, intégrés au câble tous les 50 à 70 km, qui doivent épouser le relief marin.
Station d'atterrissement de Lannion
La station de Lannion, située dans les Côtes-d'Armor, est le point de terminaison européen du câble Apollo South. Cette station assure l'interconnection entre le segment sous-marin et le réseau terrestre français.
Voir les équipements
Répéteurs sous-marins
Les répéteurs sont éssentiel pour que la puissance du signal lumineux ne soit pas complétement atténué lors du trajet.
Il y a 85 répéteurs le long de l'installation.
Voir les calculs
Module FIFO
Multicore Fiber Fanout
Puisque le transpondeur possède une sortie optique standard, il faut un composant passif pour « faire le pont » vers la fibre multicœur : Le module FIFO (Fan-In / Fan-Out), ce composant reçoit deux fibres monomodes venant de deux transpondeurs Ciena différents et les « regroupe » physiquement pour les injecter précisément dans les deux cœurs de notre fibre multicœur.
Répéteurs sous-marins
Les répéteurs sont éssentiel pour que la puissance du signal lumineux ne soit pas complétement atténué lors du trajet.
Il y a 85 répéteurs le long de l'installation.
Voir les calculs
Répéteurs sous-marins
Les répéteurs sont éssentiel pour que la puissance du signal lumineux ne soit pas complétement atténué lors du trajet.
Il y a 85 répéteurs le long de l'installation.
Voir les calculs
