Fiabilité et précision

Découvrir en video

Cliquez sur les éléments pour découvrir les avantages

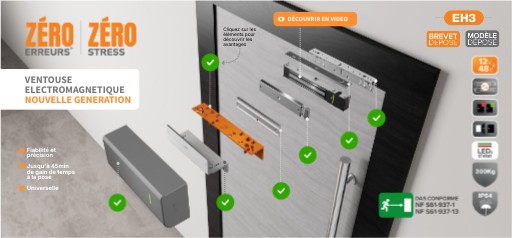

VENTOUSE ELECTROMAGNETIQUE NOUVELLE GENERATION

Fiabilité et précision

Jusqu'à 45min de gain de temps à la pose

Universelle

EH3-T Gabarit de pose rigide

Visualisez les avantages du gabarit en vidéo

En option ou inclus dans le kit EH302F-HKX-KITC

Montage avec L sur porte poussante

Le nouvel outil incontournable

Posez votre gabarit rigide à l’endroit où vous souhaitez installer la ventouse. Repérez les emplacements à l'aide de la notice. Marquez tous les emplacements et installez. Le gabarit vous guide pour que chaque distance de perçage respecte la même spécification. Ainsi la ventouse et les accessoires seront parfaitement alignés. Ce nouvel outil incontournable vous permet de créer un processus de montage performant et donc de gagner en rapidité à chaque installation contrairement à une ventouse classique.

Montage avec ZL sur porte tirante

Pas de perte de temps en réglages

Processus de pose optimisé

Gagnez en vitesse de pose

Ajustement parfait avec les accessoires

EH3-X Contact PO / PF

Pour une meilleure sécurité et de gestion des accès. Contact de signalisation Porte ouverte / Porte fermée intégré.

Vérifier en temps réel si la porte est correctement fermée.

Contact porte verrouillée / porte déverrouillée (PV / PD) intégré à la ventouse

Assurez un fonctionnement optimal de la ventouse électromagnétique en signalant si la ventouse est verrouillée ou non. Détectez à distance les anomalies -> supervision des portes facilitée dans des environnements sécurisés.

Contact PO / PF inclus avec les références :

• EH300F-PX
• EH300F-HKX
• EH302F-HKX
• EH302F-HKXD

• Kit EH302F-HKX-KITC

EH3-APH Support de contreplaque

EH3-APH

EH3-APH

Contreplaque

Contreplaque

PORTE

Permet un perçage non traversant de la porte pour la fixation de la contreplaque de la ventouse.

PORTE

Pose avec équerre LPorte poussante

Pose sous traversePorte poussante

EH3-Z Équerre Z

Vue sous capot de la ventouse avec équerre Z + L

Un ajustement au millimètre

L’équerre EH3-Z a été spécialement conçue pour offrir une installation précise et adaptable des ventouses électromagnétiques EH3. Grâce à son système de rainures de réglage, elle permet un ajustement extrêmement fin, au millimètre près, afin d’obtenir un alignement parfait avec la ventouse.

Grâce au gabarit de pose chaque distance de perçage respecte la même spécification. Ainsi la ventouse et les accessoires sont parfaitement aligné

En option ou inclus dans le kit EH302F-HKX-KITC

Trous oblongs pour un parfait ajustement

Astuce pour rapidité de pose

EH3-C Capot architectural

Report de l'infomation lumineuse

Ventouse protégée Finition design

Vue sous capot de la ventouse avec équerre L

Exemple avec montage avec équerre L + Z

La sécurité devient un atout esthétique

Capot architectural Disponible en 4 couleurs

Lignes épurées pour une intégration harmonieuse Report de l'information lumineuse de la ventouse en façade du capot Bleu ou rouge / vert (selon le modèle) Facile à installer

RAL7016

RAL9005

RAL9010

RAL9006

EH3-L Équerre L

Montage avec équerre L

Réglage latéral possible grâce aux trous oblongs

ASTUCE : Grâce au nouveau gabarit de pose, répérez facilement les trous de fixation pour la ventouse ou le support de contreplaque

Vos accessoires seront parfaitement alignés

Grâce à la ventouse réversible,

Plaque de montage sous traverse

La plaque de montage sous traverse est incluse de série avec toutes les ventouses électromagnétiques de la gamme EH3

Conçue avec une accroche temporaire pour visser sans tenir la ventouse

Son principal avantage est de libérer les mains. Lorsqu’on travaille en hauteur, sur une échelle ou dans un espace étroit, il est souvent difficile de tenir simultanément la pièce à fixer et le tournevis ou la visseuse. Une accroche temporaire permet de maintenir l’élément en place quelques instants, le temps de positionner correctement la vis.

Exemple de montage sous traverse avec plaque à coller pour porte en verre
