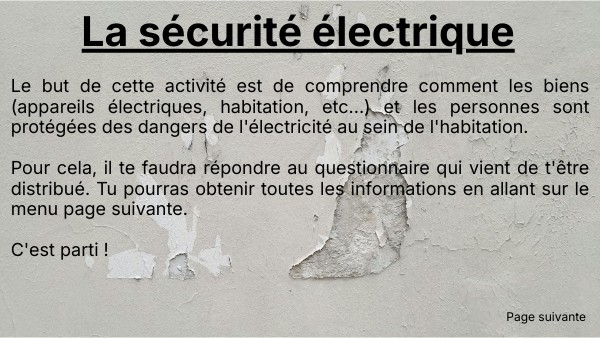

La sécurité électrique
Le but de cette activité est de comprendre comment les biens (appareils électriques, habitation, etc...) et les personnes sont protégées des dangers de l'électricité au sein de l'habitation.Pour cela, il te faudra répondre au questionnaire qui vient de t'être distribué. Tu pourras obtenir toutes les informations en allant sur le menu page suivante. C'est parti !
Page suivante
Menu
- Dangers pour les appareils
- Dangers pour les personnes
Page précédente
Dangers pour les appareils
Un courant électrique traversant un conducteur provoque une élévation de sa temperature : c’est l’effet Joule.
Si le courant est trop important, ou alors si l'installation électrique est inadaptée, l’augmentation de la température peut peut causer un incendie (voir vidéo). Une des principales causes d'incendie électrique est la surcharge des multiprises (photo ci-dessous).
Retour au menu principal
Dangers pour les personnes
Les effets physiologiques de l’électricite dépendent du courant et non de la tension. L’électrisation est le passage du courant dans le corps humain. Si elle entraine la mort, on parle d’électrocution.
L’électrisation peut être provoquée par : - contact direct, c’est-à-dire en touchant un des conducteurs normalement sous tension, - contact indirect, c’est-à-dire au contact d’une masse métallique quelconque accidentellement mise sous tension.
page suivante
L’accident d’origine électrique a des effets directs ou indirects très variables pour le corps humain. Ses conséquences dépendent des caractéristiques du courant électrique :
- intensité (ampère) et tension (volt),
- fréquence (Hertz),
- résistance du corps humain (ohm),
- durée de contact (seconde ou fraction de seconde).
Page précédente
page suivante
Un courant électrique circulant dans un corps humain va :
- "chauffer" les cellules jusqu’à provoquer des brûlures ,
- "contracter" les muscles sur son passage.
- les muscles moteurs commandes par le cerveau : les jambes, les bras. Si les muscles moteurs sont parcourus par un courant électrique, le cerveau ne les controle plus ce qui a pour effet de provoquer de violentes contractions.
- les muscles auto-reflèxes qui fonctionnent automatiquement, le coeur et les muscles respiratoires : Lors d’un contact électrique, les muscles de la cage thoracique se tétanisent et il en resulte l’arrêt de la fonction ventilatoire et circulatoire (poumons et coeur).
Page précédente
page suivante
Effets du courant électrique sur le corps humain en fonction de l'intensité du courant électrique et de la durée d'exposition
Page précédente
page suivante
Contact direct ou indirect
Le contact direct implique un contact physique direct avec des éléments conducteurs sous tension.
Le contact indirect se produit lorsqu'une personne ou un objet entre en contact avec des surfaces conductrices qui sont accidentellement mises sous tension.
Retour au menu principal
Page précédente
Protection des biens
Tableau électrique
page suivante
Lorsqu’une surintensité de courant circule dans un appareil, le fusible (en grillant) ou le disjoncteur à maximum de courant ("en sautant" - en fait en ouvrant le circuit) coupe l’alimentation electrique et préserve l’appareil électrique.
Retour au menu principal
Page précédente
Sécurité des personnes
Pour éviter qu’une personne soit en contact prolongé avec une alimentation électrique, toutes les installations electriques sont équipées :
d’une liaison à la Terre via la prise de Terre présente sur les prises,
d’un disjoncteur differentiel.
page suivante
La prise de terre
Soit un appareil qui n'est pas branché sur une prise avec terre . Si les fils électriques se mettent accidentellement en contact avec la carcasse de la machine, et si vous touchez la machine, vous pouvez être traversé par le courant électrique. C'est une électrocution !
Page précédente
page suivante
Le disjoncteur différentiel
Un fil abimé par les vibrations ou une fuite d'eau dans un lave-linge va provoquer un défaut d'isolement. Les masses métalliques sont reliées entre elles dans l'appareil. Le courant va pouvoir s'échapper par la prise de terre(vert/jaune), remonter jusqu'au bornier de terre du tableau pour ensuite redescendre jusqu'piquet de terre de l'installation.
Le courant manquant dans l'un des conducteurs actifs va créer un déséquilibre dans l'interrupteur différentiel, qui passé son seuil de déclenchement (entre 15 et 30mA) va provoquer l'ouverture des contacts et ainsi interrompre l'alimentation.
Retour au menu principal
Page précédente
