INDUSTRIE 4.0  SUPPORTS LES DÉPARTS MOTEURS

Nom : …………………………….. Prénom : …………..…………… Date : ………………………

2x3h

Identifier les différents types d’appareils utilisés dans une installation ou un équipement industriel afin de pouvoir exploiter en réalisation

Objectifs:

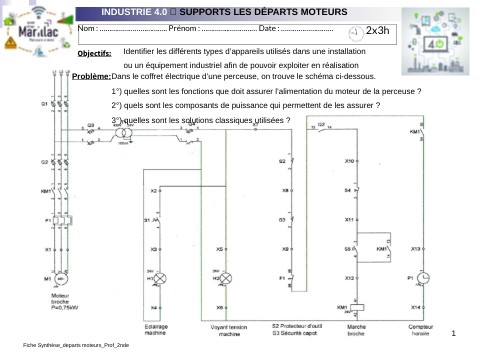

Dans le coffret électrique d’une perceuse, on trouve le schéma ci-dessous. 1°) quelles sont les fonctions que doit assurer l’alimentation du moteur de la perceuse ?   2°) quels sont les composants de puissance qui permettent de les assurer ? 3°) quelles sont les solutions classiques utilisées ?

Problème:

Fiche Synthèse_departs moteurs_Prof_2nde

Installations électriques

Une installation électrique est un ensemble d'éléments qui a pour but d'amener en toute sécurité l'énergie électrique aux récepteurs. L'installation doit assurer la protection des personnes et des matériels contre tous les risques ayant pour origine l'électricité.

Fiche Synthèse_departs moteurs_Prof_2nde

L’alimentation des installations

ALIMENTER EN BT: Tension simple et tension composée La perceuse est alimentée à partir d'un canalis distribuant le réseau électrique triphasé 400 V 50 Hz. Ce réseau triphasé est constitué de 3 phases (Ph1; Ph2, Ph3) et d'un neutre (2x400 V + N).

Fiche Synthèse_departs moteurs_Prof_2nde

L’alimentation des installations

ALIMENTER EN TBT: Adapter la tension, LE TRANSFORMATEUR Le transformateur permet d'adapter, selon les besoins, une tension alternative sinusoïdale en l'élevant ou en l'abaissant sans en modifier la fréquence. Dans le cas d'un coffret industriel, le transformateur d'équipement permet d’adapter la tension du réseau (généralement BT50 V en AC) en une tension de sécurité TBT (Très Basse Tension <50V en AC) pour protéger l'opérateur lors de l'utilisation des différentes organes de commande et de signalisation.

Primaire

Entrée

400

T1

VA

63

24

Protection

Secondaire

Électrique PE

(Sortie)

Fiche Synthèse_departs moteurs_Prof_2nde

Les éléments de protections et de commande

Symboles normalisés selon NF EN 60617-7 1/3

Fiche Synthèse_departs moteurs_Prof_2nde

Les éléments de protections et de commande

Symboles normalisés selon NF EN 60617-7 2/3

Fiche Synthèse_departs moteurs_Prof_2nde

Les éléments de protections et de commande

Symboles normalisés selon NF EN 60617-7 3/3

Fiche Synthèse_departs moteurs_Prof_2nde

Les éléments de protections et de commande

Les 5 fonctions de base pour un départ moteur:

Fonction

But

Types d’appareils assurant la fonction

Symbole général

Sectionneurs (condamnable)

Isoler les circuits de leur source d’énergie

Sectionnement

Interrupteurs sectionneurs

Disjoncteurs

Interrupteurs

Interrompre l’alimentation électrique en pleine charge

Interruption

Interrupteurs sectionneurs

Disjoncteurs

Fusibles

Protection contre les courts-circuits

Détecter les courts-circuits et interrompre le circuit concerné

Disjoncteurs moteurs (magnétiques et magnétothermiques)

Relais magnétiques

Relais thermiques

Protection contre les surcharges

Détecter les surcharges du moteur et interrompre le circuit

Disjoncteurs moteurs (magnétothermiques)

Établir et couper le circuit d’alimentation du moteur

Contacteurs (ils possèdent également la fonction interruption)

Commutation

Fiche Synthèse_departs moteurs_Prof_2nde

Les éléments de protections et de commande

Exemple d’interrupteur sectionneur triphasé

Exemple de disjoncteur moteur triphasé

OU

Fiche Synthèse_departs moteurs_Prof_2nde

IDENTIFICATIONS APPAREILLAGES

 Nom:

 Nom:

 Nom:

 Nom:

 Nom:

10

Fiche Synthèse_departs moteurs_Prof_2nde

IDENTIFICATIONS APPAREILLAGES

 Nom:

 Nom:

 Nom:

 Nom:

 Nom:

11

Fiche Synthèse_departs moteurs_Prof_2nde

TRANSFORMATEUR: TBTS, ou TBTP?

12

Fiche Synthèse_departs moteurs_Prof_2nde

13

Fiche Synthèse_departs moteurs_Prof_2nde

SCHEMAS DE BASE DES DEMARRAGES MOTEURS.

LE DEMARRAGE DIRECT 1 SENS DE MARCHE

Contact d’auto alimentation de la bobine de KM1, auto maintien réalisant la fonction mémoire

Notes éventuelles:

14

Fiche Synthèse_departs moteurs_Prof_2nde

SCHEMAS DE BASE DES DEMARRAGES MOTEURS.

LE DEMARRAGE DIRECT 2 SENS DE MARCHE

VERROUILLAGE ÉLECTRIQUE Interdisant le fonctionnement électrique simultané entre KM1 et KM2

VERROUILLAGE mécanique Interdisant mécaniquement que les parties mobiles des contacteurs ne fonctionnent simultanément

Notes éventuelles:

15

Fiche Synthèse_departs moteurs_Prof_2nde

SCHEMAS DE BASE DES DEMARRAGES MOTEURS.

LE DEMARRAGE Etoile/Triangle

Notes éventuelles:

16
