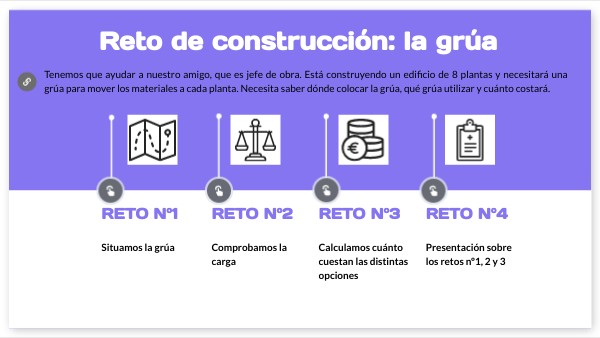

Reto de construcción: la grúa
Tenemos que ayudar a nuestro amigo, que es jefe de obra. Está construyendo un edificio de 8 plantas y necesitará una grúa para mover los materiales a cada planta. Necesita saber dónde colocar la grúa, qué grúa utilizar y cuánto costará.
RETO Nº1
RETO Nº3
RETO Nº2
RETO Nº4
Situamos la grúa
Comprobamos la carga
Calculamos cuánto cuestan las distintas opciones
Presentación sobre los retos nº1, 2 y 3
RETO Nº 1 : Situamos la grúa
1.- El edificio mide 30x30 m y se sitúa en el centro de una parcela de 40x30 m. Tenemos un parque infantil al este de la parcela por el que no es posible sobrevolar con cargas. El acceso de los camiones con materiales se realiza por el sur.
Dibuja un plano a escala con todos los elementos que hemos descrito y sus dimensiones.
3.- Con un compás, comprueba que el brazo de la grúa alcanza todos los puntos del edifcio y que no sobrevuela las zonas prohibidas.
2.- Podemos usar tres posibles grúas:
- Grúa de 20 m de brazo
- Grúa de 25 m de brazo
- Grúa de 30 m de brazo
Comprueba tu elección anterior.
¿Qué grúa utilizarías? ¿Dónde la situarías?
RETO Nº 2 : Comprobamos las cargas
La mayor carga que moveremos será de 2 toneladas. Vamos a ver la carga máxima que cada grúa puede soportar según la distancia al mástil (diagrama de cargas):
Comprueba si la grúa que has elegido puede transportar la carga máxima a todos los puntos del edificio.
Calcula la masa del contrapeso para contrarrestar la carga de 2 toneladas en el extremo de la grúa.
RETO Nº 3 : Optimizamos costes
Vamos a calcular el coste de las distintas grúas, a ver cuál es más económica para terminar nuestro trabajo. La obra dura 100 días en total.
- La grúa grande cuesta 80 €/día
- La grúa mediana cuesta 50 €/día
- La grúa pequeña cuesta 30 €/día
- Si la grúa que he escogido no puede llevar la carga hasta la esquina opuesta del edificio pero queda a 5 metros o menos, tenemos que mover el material con una carretilla que cuesta 120 € extra al día.
¿Qué posibles grúas podemos utilizar? ¿Cuánto cuesta cada una de las opciones? ¿Cuál es la opción más barata?
RETO Nº 4 : Presentamos los resultados
Vamos a documentar el trabajo que hemos realizado. Para ello, cada equipo debe realizar una presentación con la herramienta Padlet, en la columna que le corresponda.Podéis utilizar vuestra creatividad para presentar el trabajo como queráis, pero vuestra presentación debe contener:
El plano que habéis realizado en el reto nº1 Los cálculos y comprobaciones del reto nº2 Los distintos presupuestos calculados en el reto nº3 Un vídeo en el que expliquéis los distintos retos y las conclusiones finales: ¿qué grúa contrataríais?, ¿dónde la situaríais? y ¿por qué? Un apartado en el que indiquéis qué habéis aprendido con este reto y cómo creeis que puede serviros lo que habéis aprendido para otro problema real.
