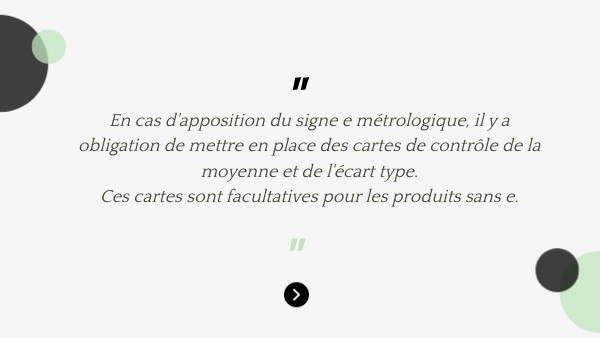

En cas d'apposition du signe e métrologique, il y a obligation de mettre en place des cartes de contrôle de la moyenne et de l'écart type. Ces cartes sont facultatives pour les produits sans e.
Nous allons aborder les définitions des cartes de contrôle. Ce module ne permet pas de calculer les cartes de contrôle. Il faut se référer à la norme NF X 06-0.31-1 si vous souhaitez aller plus loin.
Les cartes permettent de déceler des dérives (déréglages, autre problème) qui aboutiraient à fabriquer des lots avec plus de 2% de défectueux ou un sous dosage vis-à-vis de la quantité nominale.
carte de contrôle de la moyenne
La carte de contrôle de la moyenne se définit par une cible et des limites de contrôle et de surveillance. Les valeurs (moyennes d'une pesée de plusieurs échantillons) doivent être incluses dans les limites de surveillance. Si les valeurs dérivent vers les limites de contrôle, il faudra régler le process pour ne jamais dépasser les limites de contrôle.
Cible : quantité nominale auquelle on ajoute l' éventuel surdosage de la capabilité machine + k. k : coefficient lié aux conséquences de dérèglage Limites de contrôle : lignes horizontales situées au-dessus et au-dessous de la ligne centrale qui permettent de déterminer si un procédé est maîtrisé. C’est l’intervalle où les mesures varient avec un niveau de confiance de 99,8%.
Limite de surveillance : la variation des mesures est “normale” avec un niveau de confiance de 95%. n = effectif du lot
Carte de contrôle de la moyenne : calcul de QC
Calcul de QC := ms+k ms = seuil de centrage incluant la capabilité machine k = coefficient calculé selon 3 objectifs liés aux conséquences du déréglage. Obligation de calculer k1, k2 et k3 et prendre la valeur la plus grande.
Le guide mentionne les calculs à réaliser pour déterminer les valeurs de k avec la Norme NF X 06-0.31-1.
Une fois les calculs de k1, k2, k3 réalisés. Prendre le coefficient k le plus grand pour calculer QC. Vous pourrez donc calculer la cible et les limites de la carte de contrôle.
carte de contrôle de l'ecart type s
La carte de contrôle de l'écart type (s) est défini après avoir défini la carte de contrôle de la moyenne.
c4, B5, B6, B’5, B’6 sont déterminés via le tableau de la page suivante en fonction de n. n = effectif du lot = écart type
carte de contrôle de l'ecart type
Cliquez sur la croix pour fermer ce module
Félicitations, vous avez terminé la formation sur comprendre le guide métrologique de la DGCCRF.
