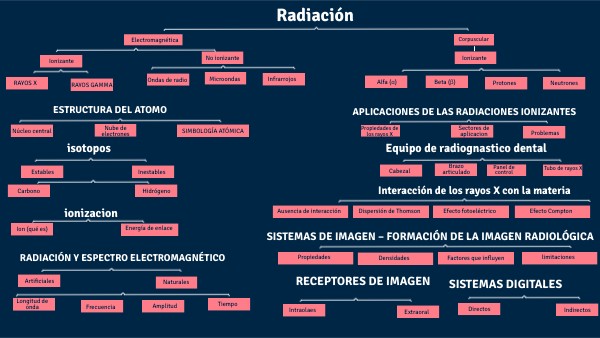

Mapa Conceptual Educación superior
Contextualiza tu tema con un subtítulo
Escribe un titular genial
Escribe un titular genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Animación
Efecto WOW
Interactividad
Creatividad
Infografías
Presentación
Guía
Diseño
Genial
Magia
Son aquellos cuyo núcleo no es estable porque el número de neutrones no está equilibrado respecto a los protones.Por ello, emiten radiación para transformarse en núcleos más estables. Pueden ser: Naturales Artificiales
La radiación electromagnética es la energía que se propaga en forma de ondas electromagnéticas, sin necesidad de un medio material, y viaja a la velocidad de la luz. Está formada por campos eléctricos y magnéticos oscilantes e incluye ondas de radio, microondas, infrarrojo, luz visible, ultravioleta, rayos X y rayos gamma.
El equipo de radiodiagnóstico dental está compuesto básicamente por un cabezal, un brazo articulado y un panel de control. Su función es generar y dirigir los rayos X para obtener imágenes radiográficas con fines diagnósticos.
Está formada por partículas con masa, como electrones, protones o partículas alfa.
Puede producir ionización cuando estas partículas chocan con los átomos de la materia y arrancan electrones.
-Z (número atómico) = número de protones. Determina el elemento químico. -A (número másico) = protones + neutrones. -N (neutrones) = A − Z. Si cambia el número de protones, cambia el elemento. Si cambia el número de electrones, el átomo puede convertirse en ion, pero sigue siendo el mismo elemento.
SIMBOLOGÍA ATÓMICA
Es una forma de radiación que se transmite mediante ondas electromagnéticas y no necesita un medio material, por lo que puede propagarse incluso en el vacío. Incluye radiaciones como la luz visible, el calor, los rayos X y los rayos gamma. Dependiendo de su energía, puede ser ionizante o no ionizanteEs una forma de radiación que se transmite mediante ondas electromagnéticas y no necesita un medio material, por lo que puede propagarse incluso en el vacío. Incluye radiaciones como la luz visible, el calor, los rayos X y los rayos gamma. Dependiendo de su energía, puede ser ionizante o no ionizante
VIDEO DE R.E
Se relacionan con el calor. No producen ionización.
Los receptores de imagen son los dispositivos que captan los rayos X tras atravesar el paciente y permiten formar la imagen radiográfica. Pueden ser intraorales o extraorales, y tradicionales o digitales.
El núcleo se encuentra en el centro del átomo y contiene protones (carga positiva) y neutrones (sin carga). Aunque ocupa una parte muy pequeña del tamaño total del átomo, concentra casi toda su masa.
El espectro electromagnético es la agrupación de energías que tienen en común que se transmiten en forma de ondas y viajan a la misma velocidad.
Se diferencian por su longitud de onda y frecuencia.
Cuanto menor es la longitud de onda y mayor la frecuencia, mayor es la energía y la capacidad de penetración.
ESPECTRO ELECTROMAGNÉTICO
Cuando los rayos X atraviesan la materia pueden producir absorción de energía y radiaciones secundarias. La cantidad y el tipo de interacción dependen de factores como la longitud de onda, el número atómico, la densidad y el grosor del material.
Los rayos X son una radiación electromagnética que se produce por la conversión de energía eléctrica. Son invisibles, viajan en línea recta y se atenúan con la distancia. Tienen gran poder de penetración, atraviesan tejidos y estructuras opacas y pueden producir imágenes al alterar la emulsión fotográfica. También pueden provocar efectos biológicos debido a su capacidad de ionización y producir fluorescencia en ciertas sustancias.
Utilizan placas de fósforo fotoestimulable.
Tras la exposición, la placa se introduce en un escáner para digitalizar la imagen.
La radiación es energía que se propaga a través del espacio en forma de ondas o partículas. No siempre se ve ni se nota, pero está constantemente presente en nuestra vida. Puede proceder de fuentes naturales, como los rayos cósmicos, el radón o la radiación terrestre, y de fuentes artificiales, producidas por el ser humano, como los rayos X usados en medicina. La radiación relacionada con los rayos X es ionizante, porque tiene suficiente energía para alterar la materia
RADIACIÓN
-Z (número atómico) = número de protones. Determina el elemento químico. -A (número másico) = protones + neutrones. -N (neutrones) = A − Z. Si cambia el número de protones, cambia el elemento. Si cambia el número de electrones, el átomo puede convertirse en ion, pero sigue siendo el mismo elemento.
SIMBOLOGÍA ATÓMICA
atómic
El átomo es la unidad más pequeña que compone la materia. Está formado por un núcleo central y una nube de electrones que orbitan alrededor. La mayor parte de la masa del átomo se encuentra en el núcleo.
Las radiaciones ionizantes se utilizan principalmente en el ámbito sanitario. En radiología permiten obtener imágenes del interior del cuerpo para diagnosticar lesiones o enfermedades. En medicina nuclear se emplean sustancias radiactivas para estudiar el funcionamiento de órganos y tejidos. También se utilizan en radioterapia para tratar determinadas enfermedades, como el cáncer. Además, tienen aplicaciones en el sector industrial.
El fotón de rayos X colisiona con un electrón orbital y le transmite toda su energía, expulsándolo de su órbita.
El electrón expulsado se llama fotoelectrón y el átomo queda con carga positiva.
Este fenómeno produce ionización.
La radiación natural es la energía ionizante o no ionizante presente en el medio ambiente sin intervención humana, originada desde la formación de la Tierra y por fuentes cósmicas. Proviene principalmente del radón, rocas, suelo, alimentos y el espacio, representando la mayor parte de la dosis de radiación recibida por la población.
Radiaciones naturales
Son aquellos en los que el número de neutrones es adecuado para que el núcleo se mantenga unido por fuerzas nucleares fuertes.
No emiten radiación y no se transforman espontáneamente en otros elementos.
Son radiaciones no ionizantes con más energía que las ondas de radio, pero todavía insuficiente para ionizar.
Producen principalmente calor al hacer vibrar las moléculas. Se usan en: hornos microondas, radares, comunicaciones satelitales.
MICROONDAS
Las radiografías tienen algunas limitaciones:
No proporcionan un diagnóstico definitivo por sí solas.
Ofrecen imágenes en dos dimensiones.
Puede haber distorsión.
Solo muestran cambios en tejidos duros.
No permiten diferenciar algunos estados de la pulpa dental.
Las radiaciones ionizantes se aplican en la medicina para diagnóstico y tratamiento, en medicina nuclear para el estudio del metabolismo y en la industria para distintos procesos técnicos y de control.
El uso de radiaciones ionizantes implica riesgos, ya que pueden afectar a los trabajadores expuestos, a la población y al medio ambiente. Por ello es fundamental aplicar medidas de protección y control para reducir la exposición.
PROBLEMAS O RIESGOS
El brazo articulado conecta el cabezal con el panel de control. Está formado por varios tramos metálicos articulados con un sistema de poleas que permite mover el cabezal y colocarlo correctamente frente al paciente. Puede estar fijo a la pared o tener una base móvil.
Es la distancia mínima entre dos puntos de una onda que vibran en la misma fase.
Se mide en metros (m).
En el espectro electromagnético, cuanto menor es la longitud de onda, mayor es la energía de la radiación.
El tubo de rayos X es la estructura donde se generan los rayos X. En su interior se aceleran electrones y después se frenan bruscamente al chocar contra una placa metálica, produciendo fotones de rayos X.
Está formado por:
Cátodo: contiene un filamento metálico que, al ponerse incandescente, libera una nube de electrones.
Ánodo: placa metálica contra la que chocan los electrones a gran velocidad. Al frenarse, liberan su energía en forma de rayos X.
El tubo se encuentra al vacío para que los electrones se desplacen sin interferencias. Además, necesita un sistema de refrigeración porque aproximadamente el 99% de la energía se transforma en calor y solo el 1% en rayos X.
El periodo es el tiempo que tarda la onda en completar una oscilación completa.
Se mide en segundos.
Utilizan un sensor con cable conectado al ordenador.
La imagen aparece de forma inmediata tras la exposición.
fCARBONO 14
Alrededor del núcleo se encuentra la nube de electrones, formada por electrones con carga negativa que orbitan en distintos niveles energéticos (K, L, M, N…).
Los electrones están unidos al núcleo por interacción electromagnética.
Si un electrón pasa a una órbita más interna, emite energía; si se aleja, absorbe energía.
Nube de electrones exp
Son las producidas por la acción del ser humano.
Representan alrededor del 34% de la exposición, principalmente:
Radiación médica
Radiación industrial
La ionización es el proceso por el cual un electrón es expulsado de una de las capas orbitales de un átomo debido a la acción de una radiación con suficiente energía.
Cuando esto ocurre, el átomo deja de ser neutro y se convierte en una partícula cargada.
IONIZACIÓN
Es el valor máximo que alcanza la onda desde su punto medio o de equilibrio.
Indica la intensidad de la radiación.
El fotón de rayos X colisiona con un electrón de la capa externa y le transmite solo parte de su energía.
El electrón es expulsado y el fotón continúa su trayectoria con menor energía y dirección diferente.
También produce ionización.
Los protones son partículas con carga positiva que forman parte del núcleo atómico. Cuando se emiten como radiación, poseen masa y carga, por lo que pueden provocar una intensa ionización al atravesar los tejidos.
Sustituyen a la película tradicional.
SISTEMAS DIGITALES
Un ion es un átomo que ha perdido o ganado electrones y, por tanto, tiene carga eléctrica.
Si pierde un electrón → queda con carga positiva.
Si gana un electrón → queda con carga negativa.
Los iones no poseen las mismas propiedades físico-químicas que el átomo neutro del que derivan.
Ion
La radiación alfa es una radiación corpuscular ionizante formada por partículas compuestas por 2 protones y 2 neutrones (como un núcleo de helio).
Se emite cuando un núcleo atómico inestable pierde energía.
Tiene poco poder de penetración:
Se detiene con una hoja de papel.
No atraviesa la piel.
Sin embargo, puede ser muy peligrosa si entra en el organismo (por inhalación o ingestión), porque produce ionización intensa en tejidos internos.
En este caso, el fotón de rayos X atraviesa el átomo sin modificarse y sale igual que entró.
No se produce ningún cambio en el átomo ni pérdida de energía.
El carbono tiene varios isótopos, casi todos estables.
Sin embargo, el carbono 14 es radiactivo y tiene una semivida de 5730 años.
Se utiliza en arqueología para determinar la edad de fósiles orgánicos.
fCARBONO 14
La absorción de los rayos X depende de varios factores:
Espesor del objeto: a mayor espesor, mayor absorción.
Densidad del objeto: a mayor densidad, mayor absorción.
Número atómico: a mayor número atómico, mayor absorción.
Kilovoltaje: regula la energía y el poder de penetración.
Distancia y tiempo de exposición.
La radiación no ionizante no tiene energía suficiente para producir ionización en la materia.
Aunque puede producir efectos como calor o luz, no altera la estructura atómica.
Ejemplos: ondas de radio, microondas, infrarrojos y luz visible.
La propiedad más importante de los rayos X es su poder de penetración. Al atravesar el cuerpo humano, los rayos X son atenuados por absorción y dispersión en diferentes grados según la densidad y el espesor de los tejidos. Esta diferencia de absorción es lo que permite formar la imagen radiográfica.
La radiación beta (β) está constituida por electrones emitidos por núcleos atómicos inestables. Tiene mayor poder de penetración que la radiación alfa, aunque menor que la gamma. Puede atravesar materiales ligeros, pero se detiene con láminas de aluminio. También produce ionización al interactuar con la materia.
El fotón de rayos X cambia su trayectoria al interactuar con el átomo, pero no pierde energía ni produce ionización.
El átomo no se modifica, solo se genera un fotón de radiación dispersa.
El brazo articulado conecta el cabezal con el panel de control. Está formado por varios tramos metálicos articulados con un sistema de poleas que permite mover el cabezal y colocarlo correctamente frente al paciente. Puede estar fijo a la pared o tener una base móvil.
Son radiaciones electromagnéticas no ionizantes con muy baja energía y gran longitud de onda.Se utilizan para transmitir información a distancia.Se usan en: radio, televisión, telefonía móvil, wifi.
Los rayos X son una radiación electromagnética ionizante producida por la conversión de energía eléctrica en radiación.
Se generan cuando los electrones se aceleran y se frenan bruscamente al chocar contra el ánodo del tubo de rayos X.
Propiedades principales: Son invisibles
Viajan en línea recta. Tienen gran poder de penetración
Producen imágenes radiográficas. Pueden dañar tejidos si no se controlan. Se utilizan principalmente en el diagnóstico médico y dental.
RAYOS X
El cabezal es la parte donde se generan los rayos X. Contiene el sistema eléctrico, los circuitos, los transformadores, el sistema de refrigeración y el tubo de rayos X. Funciona con corriente eléctrica alterna y un potencial entre 60 y 90 kV. En su interior se producen los rayos X cuando los electrones chocan contra el ánodo.
Los isótopos son átomos que tienen el mismo número de protones (mismo número atómico Z), pero diferente número de neutrones, por lo que cambia su número másico (A).Es decir, pertenecen al mismo elemento químico, pero no tienen la misma masa.
ISÓTOPOS
Los neutrones son partículas sin carga eléctrica que también forman parte del núcleo del átomo. Aunque no tienen carga, pueden producir ionización de forma indirecta al interactuar con los núcleos de otros átomos. Tienen gran capacidad de penetración y requieren materiales densos para su protección.
La energía de enlace es la energía mínima que hay que suministrar a un electrón para separarlo de su capa orbital y expulsarlo del átomo.
Las capas más alejadas del núcleo tienen menor energía de enlace, por lo que sus electrones se expulsan más fácilmente.
Es el número de repeticiones u oscilaciones que realiza una onda por unidad de tiempo.
Se mide en hercios (Hz), que equivalen a ciclos por segundo.
A mayor frecuencia, mayor energía.
Los factores que afectan a la calidad de la radiografía son:
Densidad: grado de negrura de la imagen.
Contraste: diferencia entre zonas claras y oscuras.
Nitidez: definición de los bordes.
La nitidez mejora con un foco pequeño, mayor distancia fuente-objeto y menor distancia objeto-placa.
La radiación ionizante electromagnética es aquella que tiene suficiente energía para expulsar electrones de los átomos, formando iones.
Este proceso se denomina ionización y puede alterar las propiedades físicas y químicas de la materia.
Dentro de la radiación electromagnética ionizante se encuentran los rayos X y los rayos gamma, que poseen una longitud de onda muy corta y una frecuencia muy alta, lo que les permite penetrar en la materia.
VIDEO DE R.IONIZANTE
Se colocan dentro de la boca del paciente.
En el sistema tradicional utilizan película radiográfica que va dentro de una envoltura impermeable a la luz y la saliva.
Dentro del sobre encontramos:
Película radiográfica (donde se forma la imagen).
Papel negro protector.
Lámina de plomo (reduce radiación dispersa).
Envoltura externa protectora.
La película está formada por:
Base de poliéster.
Emulsión con cristales de haluro de plata.
Capa protectora.
En la cavidad oral se distinguen cinco densidades:
Aire: menor absorción, aparece negro en la radiografía.
Grasa: absorción intermedia, tono gris.
Agua: similar a la grasa, gris claro.
Calcio: gran absorción, aparece blanco.
Metal: absorción total, blanco absoluto.
Factores que influyen
El hidrógeno tiene tres isótopos: Dos estables Uno radiactivo llamado tritio El tritio es un isótopo radiactivo utilizado en trabajos nucleares y es el elemento principal de la bomba de hidrógeno.
HIDRÓGENO
Se colocan fuera de la boca y permiten obtener imágenes más amplias, como radiografías panorámicas.
Utilizan chasis con pantallas intensificadoras o sistemas digitales.
La radiación corpuscular está formada por partículas con masa y carga eléctrica. Es ionizante porque tiene suficiente energía para arrancar electrones de los átomos y producir ionización.
R.CORPUSCULAR IONIZANTE
Radiación
Ouiam Oulad Si Mohamed
Created on February 2, 2026
Start designing with a free template
Discover more than 1500 professional designs like these:
View
Visual Thinking Checklist
View
Choice Board Flipcards
View
Team Retrospective
View
Fill in the Blanks
View
Museum Flipcards
View
Image Comparison Slider
View
Microcourse: Key Skills for the Professional Environment
Explore all templates
Transcript
Radiación
Corpuscular
Electromagnética
Ionizante
No ionizante
Ionizante
Microondas
Infrarrojos
Animación
Ondas de radio
Beta (β)
Alfa (α)
RAYOS X
Neutrones
Protones
RAYOS GAMMA
ESTRUCTURA DEL ATOMO
APLICACIONES DE LAS RADIACIONES IONIZANTES
Nube de electrones
SIMBOLOGÍA ATÓMICA
Núcleo central
Sectores de aplicacion
Propiedades de los rayos X
Problemas
Equipo de radiognastico dental
isotopos
Brazo articulado
Cabezal
Panel de control
Tubo de rayos X
Estables
Inestables
Interacción de los rayos X con la materia
Carbono
Hidrógeno
Efecto Compton
Dispersión de Thomson
Efecto fotoeléctrico
Ausencia de interacción
ionizacion
Ion (qué es)
Energía de enlace
SISTEMAS DE IMAGEN – FORMACIÓN DE LA IMAGEN RADIOLÓGICA
RADIACIÓN Y ESPECTRO ELECTROMAGNÉTICO
limitaciones
Factores que influyen
Propiedades
Densidades
Artificiales
RECEPTORES DE IMAGEN
Naturales
SISTEMAS DIGITALES
Longitud de onda
Tiempo
Amplitud
Frecuencia
Directos
Indirectos
Intraolaes
Extraoral
Sistemas de imagen
Factores influyentes
Propiedades
Densidades
Limitaciones
ABSO
Animación
Animación
Diseño
Magia
Mapa Conceptual Educación superior
Contextualiza tu tema con un subtítulo
Escribe un titular genial
Escribe un titular genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Subtítulo genial
Animación
Efecto WOW
Interactividad
Creatividad
Infografías
Presentación
Guía
Diseño
Genial
Magia
Son aquellos cuyo núcleo no es estable porque el número de neutrones no está equilibrado respecto a los protones.Por ello, emiten radiación para transformarse en núcleos más estables. Pueden ser: Naturales Artificiales
La radiación electromagnética es la energía que se propaga en forma de ondas electromagnéticas, sin necesidad de un medio material, y viaja a la velocidad de la luz. Está formada por campos eléctricos y magnéticos oscilantes e incluye ondas de radio, microondas, infrarrojo, luz visible, ultravioleta, rayos X y rayos gamma.
El equipo de radiodiagnóstico dental está compuesto básicamente por un cabezal, un brazo articulado y un panel de control. Su función es generar y dirigir los rayos X para obtener imágenes radiográficas con fines diagnósticos.
Está formada por partículas con masa, como electrones, protones o partículas alfa. Puede producir ionización cuando estas partículas chocan con los átomos de la materia y arrancan electrones.
-Z (número atómico) = número de protones. Determina el elemento químico. -A (número másico) = protones + neutrones. -N (neutrones) = A − Z. Si cambia el número de protones, cambia el elemento. Si cambia el número de electrones, el átomo puede convertirse en ion, pero sigue siendo el mismo elemento.
SIMBOLOGÍA ATÓMICA
Es una forma de radiación que se transmite mediante ondas electromagnéticas y no necesita un medio material, por lo que puede propagarse incluso en el vacío. Incluye radiaciones como la luz visible, el calor, los rayos X y los rayos gamma. Dependiendo de su energía, puede ser ionizante o no ionizanteEs una forma de radiación que se transmite mediante ondas electromagnéticas y no necesita un medio material, por lo que puede propagarse incluso en el vacío. Incluye radiaciones como la luz visible, el calor, los rayos X y los rayos gamma. Dependiendo de su energía, puede ser ionizante o no ionizante
VIDEO DE R.E
Se relacionan con el calor. No producen ionización.
Los receptores de imagen son los dispositivos que captan los rayos X tras atravesar el paciente y permiten formar la imagen radiográfica. Pueden ser intraorales o extraorales, y tradicionales o digitales.
El núcleo se encuentra en el centro del átomo y contiene protones (carga positiva) y neutrones (sin carga). Aunque ocupa una parte muy pequeña del tamaño total del átomo, concentra casi toda su masa.
El espectro electromagnético es la agrupación de energías que tienen en común que se transmiten en forma de ondas y viajan a la misma velocidad. Se diferencian por su longitud de onda y frecuencia. Cuanto menor es la longitud de onda y mayor la frecuencia, mayor es la energía y la capacidad de penetración.
ESPECTRO ELECTROMAGNÉTICO
Cuando los rayos X atraviesan la materia pueden producir absorción de energía y radiaciones secundarias. La cantidad y el tipo de interacción dependen de factores como la longitud de onda, el número atómico, la densidad y el grosor del material.
Los rayos X son una radiación electromagnética que se produce por la conversión de energía eléctrica. Son invisibles, viajan en línea recta y se atenúan con la distancia. Tienen gran poder de penetración, atraviesan tejidos y estructuras opacas y pueden producir imágenes al alterar la emulsión fotográfica. También pueden provocar efectos biológicos debido a su capacidad de ionización y producir fluorescencia en ciertas sustancias.
Utilizan placas de fósforo fotoestimulable. Tras la exposición, la placa se introduce en un escáner para digitalizar la imagen.
La radiación es energía que se propaga a través del espacio en forma de ondas o partículas. No siempre se ve ni se nota, pero está constantemente presente en nuestra vida. Puede proceder de fuentes naturales, como los rayos cósmicos, el radón o la radiación terrestre, y de fuentes artificiales, producidas por el ser humano, como los rayos X usados en medicina. La radiación relacionada con los rayos X es ionizante, porque tiene suficiente energía para alterar la materia
RADIACIÓN
-Z (número atómico) = número de protones. Determina el elemento químico. -A (número másico) = protones + neutrones. -N (neutrones) = A − Z. Si cambia el número de protones, cambia el elemento. Si cambia el número de electrones, el átomo puede convertirse en ion, pero sigue siendo el mismo elemento.
SIMBOLOGÍA ATÓMICA
atómic
El átomo es la unidad más pequeña que compone la materia. Está formado por un núcleo central y una nube de electrones que orbitan alrededor. La mayor parte de la masa del átomo se encuentra en el núcleo.
Las radiaciones ionizantes se utilizan principalmente en el ámbito sanitario. En radiología permiten obtener imágenes del interior del cuerpo para diagnosticar lesiones o enfermedades. En medicina nuclear se emplean sustancias radiactivas para estudiar el funcionamiento de órganos y tejidos. También se utilizan en radioterapia para tratar determinadas enfermedades, como el cáncer. Además, tienen aplicaciones en el sector industrial.
El fotón de rayos X colisiona con un electrón orbital y le transmite toda su energía, expulsándolo de su órbita. El electrón expulsado se llama fotoelectrón y el átomo queda con carga positiva. Este fenómeno produce ionización.
La radiación natural es la energía ionizante o no ionizante presente en el medio ambiente sin intervención humana, originada desde la formación de la Tierra y por fuentes cósmicas. Proviene principalmente del radón, rocas, suelo, alimentos y el espacio, representando la mayor parte de la dosis de radiación recibida por la población.
Radiaciones naturales
Son aquellos en los que el número de neutrones es adecuado para que el núcleo se mantenga unido por fuerzas nucleares fuertes. No emiten radiación y no se transforman espontáneamente en otros elementos.
Son radiaciones no ionizantes con más energía que las ondas de radio, pero todavía insuficiente para ionizar. Producen principalmente calor al hacer vibrar las moléculas. Se usan en: hornos microondas, radares, comunicaciones satelitales.
MICROONDAS
Las radiografías tienen algunas limitaciones: No proporcionan un diagnóstico definitivo por sí solas. Ofrecen imágenes en dos dimensiones. Puede haber distorsión. Solo muestran cambios en tejidos duros. No permiten diferenciar algunos estados de la pulpa dental.
Las radiaciones ionizantes se aplican en la medicina para diagnóstico y tratamiento, en medicina nuclear para el estudio del metabolismo y en la industria para distintos procesos técnicos y de control.
El uso de radiaciones ionizantes implica riesgos, ya que pueden afectar a los trabajadores expuestos, a la población y al medio ambiente. Por ello es fundamental aplicar medidas de protección y control para reducir la exposición.
PROBLEMAS O RIESGOS
El brazo articulado conecta el cabezal con el panel de control. Está formado por varios tramos metálicos articulados con un sistema de poleas que permite mover el cabezal y colocarlo correctamente frente al paciente. Puede estar fijo a la pared o tener una base móvil.
Es la distancia mínima entre dos puntos de una onda que vibran en la misma fase. Se mide en metros (m). En el espectro electromagnético, cuanto menor es la longitud de onda, mayor es la energía de la radiación.
El tubo de rayos X es la estructura donde se generan los rayos X. En su interior se aceleran electrones y después se frenan bruscamente al chocar contra una placa metálica, produciendo fotones de rayos X. Está formado por: Cátodo: contiene un filamento metálico que, al ponerse incandescente, libera una nube de electrones. Ánodo: placa metálica contra la que chocan los electrones a gran velocidad. Al frenarse, liberan su energía en forma de rayos X. El tubo se encuentra al vacío para que los electrones se desplacen sin interferencias. Además, necesita un sistema de refrigeración porque aproximadamente el 99% de la energía se transforma en calor y solo el 1% en rayos X.
El periodo es el tiempo que tarda la onda en completar una oscilación completa. Se mide en segundos.
Utilizan un sensor con cable conectado al ordenador. La imagen aparece de forma inmediata tras la exposición.
fCARBONO 14
Alrededor del núcleo se encuentra la nube de electrones, formada por electrones con carga negativa que orbitan en distintos niveles energéticos (K, L, M, N…). Los electrones están unidos al núcleo por interacción electromagnética. Si un electrón pasa a una órbita más interna, emite energía; si se aleja, absorbe energía.
Nube de electrones exp
Son las producidas por la acción del ser humano. Representan alrededor del 34% de la exposición, principalmente: Radiación médica Radiación industrial
La ionización es el proceso por el cual un electrón es expulsado de una de las capas orbitales de un átomo debido a la acción de una radiación con suficiente energía. Cuando esto ocurre, el átomo deja de ser neutro y se convierte en una partícula cargada.
IONIZACIÓN
Es el valor máximo que alcanza la onda desde su punto medio o de equilibrio. Indica la intensidad de la radiación.
El fotón de rayos X colisiona con un electrón de la capa externa y le transmite solo parte de su energía. El electrón es expulsado y el fotón continúa su trayectoria con menor energía y dirección diferente. También produce ionización.
Los protones son partículas con carga positiva que forman parte del núcleo atómico. Cuando se emiten como radiación, poseen masa y carga, por lo que pueden provocar una intensa ionización al atravesar los tejidos.
Sustituyen a la película tradicional.
SISTEMAS DIGITALES
Un ion es un átomo que ha perdido o ganado electrones y, por tanto, tiene carga eléctrica. Si pierde un electrón → queda con carga positiva. Si gana un electrón → queda con carga negativa. Los iones no poseen las mismas propiedades físico-químicas que el átomo neutro del que derivan.
Ion
La radiación alfa es una radiación corpuscular ionizante formada por partículas compuestas por 2 protones y 2 neutrones (como un núcleo de helio). Se emite cuando un núcleo atómico inestable pierde energía. Tiene poco poder de penetración: Se detiene con una hoja de papel. No atraviesa la piel. Sin embargo, puede ser muy peligrosa si entra en el organismo (por inhalación o ingestión), porque produce ionización intensa en tejidos internos.
En este caso, el fotón de rayos X atraviesa el átomo sin modificarse y sale igual que entró. No se produce ningún cambio en el átomo ni pérdida de energía.
El carbono tiene varios isótopos, casi todos estables. Sin embargo, el carbono 14 es radiactivo y tiene una semivida de 5730 años. Se utiliza en arqueología para determinar la edad de fósiles orgánicos.
fCARBONO 14
La absorción de los rayos X depende de varios factores: Espesor del objeto: a mayor espesor, mayor absorción. Densidad del objeto: a mayor densidad, mayor absorción. Número atómico: a mayor número atómico, mayor absorción. Kilovoltaje: regula la energía y el poder de penetración. Distancia y tiempo de exposición.
La radiación no ionizante no tiene energía suficiente para producir ionización en la materia. Aunque puede producir efectos como calor o luz, no altera la estructura atómica. Ejemplos: ondas de radio, microondas, infrarrojos y luz visible.
La propiedad más importante de los rayos X es su poder de penetración. Al atravesar el cuerpo humano, los rayos X son atenuados por absorción y dispersión en diferentes grados según la densidad y el espesor de los tejidos. Esta diferencia de absorción es lo que permite formar la imagen radiográfica.
La radiación beta (β) está constituida por electrones emitidos por núcleos atómicos inestables. Tiene mayor poder de penetración que la radiación alfa, aunque menor que la gamma. Puede atravesar materiales ligeros, pero se detiene con láminas de aluminio. También produce ionización al interactuar con la materia.
El fotón de rayos X cambia su trayectoria al interactuar con el átomo, pero no pierde energía ni produce ionización. El átomo no se modifica, solo se genera un fotón de radiación dispersa.
El brazo articulado conecta el cabezal con el panel de control. Está formado por varios tramos metálicos articulados con un sistema de poleas que permite mover el cabezal y colocarlo correctamente frente al paciente. Puede estar fijo a la pared o tener una base móvil.
Son radiaciones electromagnéticas no ionizantes con muy baja energía y gran longitud de onda.Se utilizan para transmitir información a distancia.Se usan en: radio, televisión, telefonía móvil, wifi.
Los rayos X son una radiación electromagnética ionizante producida por la conversión de energía eléctrica en radiación. Se generan cuando los electrones se aceleran y se frenan bruscamente al chocar contra el ánodo del tubo de rayos X. Propiedades principales: Son invisibles Viajan en línea recta. Tienen gran poder de penetración Producen imágenes radiográficas. Pueden dañar tejidos si no se controlan. Se utilizan principalmente en el diagnóstico médico y dental.
RAYOS X
El cabezal es la parte donde se generan los rayos X. Contiene el sistema eléctrico, los circuitos, los transformadores, el sistema de refrigeración y el tubo de rayos X. Funciona con corriente eléctrica alterna y un potencial entre 60 y 90 kV. En su interior se producen los rayos X cuando los electrones chocan contra el ánodo.
Los isótopos son átomos que tienen el mismo número de protones (mismo número atómico Z), pero diferente número de neutrones, por lo que cambia su número másico (A).Es decir, pertenecen al mismo elemento químico, pero no tienen la misma masa.
ISÓTOPOS
Los neutrones son partículas sin carga eléctrica que también forman parte del núcleo del átomo. Aunque no tienen carga, pueden producir ionización de forma indirecta al interactuar con los núcleos de otros átomos. Tienen gran capacidad de penetración y requieren materiales densos para su protección.
La energía de enlace es la energía mínima que hay que suministrar a un electrón para separarlo de su capa orbital y expulsarlo del átomo. Las capas más alejadas del núcleo tienen menor energía de enlace, por lo que sus electrones se expulsan más fácilmente.
Es el número de repeticiones u oscilaciones que realiza una onda por unidad de tiempo. Se mide en hercios (Hz), que equivalen a ciclos por segundo. A mayor frecuencia, mayor energía.
Los factores que afectan a la calidad de la radiografía son: Densidad: grado de negrura de la imagen. Contraste: diferencia entre zonas claras y oscuras. Nitidez: definición de los bordes. La nitidez mejora con un foco pequeño, mayor distancia fuente-objeto y menor distancia objeto-placa.
La radiación ionizante electromagnética es aquella que tiene suficiente energía para expulsar electrones de los átomos, formando iones. Este proceso se denomina ionización y puede alterar las propiedades físicas y químicas de la materia. Dentro de la radiación electromagnética ionizante se encuentran los rayos X y los rayos gamma, que poseen una longitud de onda muy corta y una frecuencia muy alta, lo que les permite penetrar en la materia.
VIDEO DE R.IONIZANTE
Se colocan dentro de la boca del paciente. En el sistema tradicional utilizan película radiográfica que va dentro de una envoltura impermeable a la luz y la saliva. Dentro del sobre encontramos: Película radiográfica (donde se forma la imagen). Papel negro protector. Lámina de plomo (reduce radiación dispersa). Envoltura externa protectora. La película está formada por: Base de poliéster. Emulsión con cristales de haluro de plata. Capa protectora.
En la cavidad oral se distinguen cinco densidades: Aire: menor absorción, aparece negro en la radiografía. Grasa: absorción intermedia, tono gris. Agua: similar a la grasa, gris claro. Calcio: gran absorción, aparece blanco. Metal: absorción total, blanco absoluto.
Factores que influyen
El hidrógeno tiene tres isótopos: Dos estables Uno radiactivo llamado tritio El tritio es un isótopo radiactivo utilizado en trabajos nucleares y es el elemento principal de la bomba de hidrógeno.
HIDRÓGENO
Se colocan fuera de la boca y permiten obtener imágenes más amplias, como radiografías panorámicas. Utilizan chasis con pantallas intensificadoras o sistemas digitales.
La radiación corpuscular está formada por partículas con masa y carga eléctrica. Es ionizante porque tiene suficiente energía para arrancar electrones de los átomos y producir ionización.
R.CORPUSCULAR IONIZANTE
