Uso de esquemas eléctricos
Interpretación de parámetros
Aplicación práctica en el diagnóstico
Estructura y contenido habitual

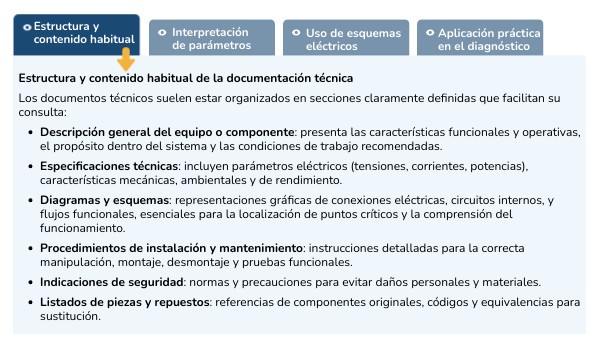

Estructura y contenido habitual de la documentación técnica Los documentos técnicos suelen estar organizados en secciones claramente definidas que facilitan su consulta:
- Descripción general del equipo o componente: presenta las características funcionales y operativas, el propósito dentro del sistema y las condiciones de trabajo recomendadas.
- Especificaciones técnicas: incluyen parámetros eléctricos (tensiones, corrientes, potencias), características mecánicas, ambientales y de rendimiento.
- Diagramas y esquemas: representaciones gráficas de conexiones eléctricas, circuitos internos, y flujos funcionales, esenciales para la localización de puntos críticos y la comprensión del funcionamiento.
- Procedimientos de instalación y mantenimiento: instrucciones detalladas para la correcta manipulación, montaje, desmontaje y pruebas funcionales.
- Indicaciones de seguridad: normas y precauciones para evitar daños personales y materiales.
- Listados de piezas y repuestos: referencias de componentes originales, códigos y equivalencias para sustitución.
Interpretación de parámetros
Uso de esquemas eléctricos
Aplicación práctica en el diagnóstico
Estructura y contenido habitual
Interpretación de parámetros y especificaciones técnicas La correcta lectura de las especificaciones técnicas es fundamental para evaluar la compatibilidad y el comportamiento de los distintos elementos del sistema. Por ejemplo, al analizar un amplificador operacional analógico, deben tenerse en cuenta parámetros como la ganancia en lazo abierto AOL, el ancho de banda de ganancia unitaria BW, la tensión de offset de entrada VOS, la corriente de polarización de entrada IB y el rango de tensión de alimentación VCC.
Estos valores condicionan el funcionamiento del sistema y permiten determinar si un componente puede sustituirse por otro sin alterar la respuesta del control analógico programado.
En este tipo de sistemas, la interpretación de los diagramas funcionales facilita la identificación de los distintos bloques de control, las señales de entrada y salida, y los puntos de medición relevantes para el diagnóstico. Por ejemplo, un diagrama de bloques que muestre un filtro analógico seguido de un comparador y un actuador permite localizar con mayor rapidez posibles fallos en cada etapa del proceso.
Uso de esquemas eléctricos
Interpretación de parámetros
Aplicación práctica en el diagnóstico
Estructura y contenido habitual
Uso de esquemas eléctricos y diagramas de conexión Los esquemas eléctricos proporcionan una representación detallada de las conexiones entre los componentes del sistema, lo que permite:
- Verificar la continuidad y la correcta disposición de las conexiones.
- Identificar posibles cortocircuitos o circuitos abiertos.
- Localizar elementos de protección, como fusibles o resistencias limitadoras.
- Analizar la distribución de la alimentación y de las señales.
Una correcta interpretación de estos esquemas es imprescindible para realizar mediciones con instrumentos como multímetros, osciloscopios o analizadores de señales, así como para aplicar técnicas de diagnóstico basadas en la comparación entre el estado real y el estado esperado del sistema.
Aplicación práctica en el diagnóstico
Interpretación de parámetros
Uso de esquemas eléctricos
Estructura y contenido habitual
Aplicación práctica en el diagnóstico y reparación La documentación técnica debe ser consultada en todas las fases del proceso de reparación:
- Antes de la intervención: para planificar la actuación, conocer las características del sistema y preparar las herramientas y repuestos adecuados.
- Durante el diagnóstico: para interpretar lecturas de instrumentos, comparar valores medidos con especificaciones nominales y reconocer desviaciones indicativas de averías.
- En la selección de componentes: para garantizar la compatibilidad eléctrica y funcional de los elementos a sustituir, evitando incompatibilidades que puedan causar nuevos fallos o degradar el rendimiento.
- En la ejecución de la reparación: para seguir procedimientos recomendados, respetar límites de operación y asegurar la correcta reinstalación.
- En la elaboración de informes y manuales: para documentar las acciones realizadas y actualizar la información técnica disponible para futuros mantenimientos.
