Dieselový agregát
Volitelně je možné k SKPN připojit dieselový agregát z důvodů pokrytí dlouhodobých výpadků nebo pro posílení infrastruktury.
Indikace provozu veřejného osvětlení
V rámci II.FÁZE SPOTŘEBY - veřejné osvětlení, docházi ze strany SKPN k povelu a zapnutí stávající infrastruktury veřejného osvětlení. Výhodou tohoto řešení jsou minimální realizační náklady na výstavbu.
Čerpadlo
Při aktivaci I.FÁZE SPOTŘEBY - čerpadlo, dochází ke spučtění čerpadla [1] tím dojde k navíšení tlaku v potrubí [2] (nutné pro překonání gravitační síly) a následně k otevření ventilu [3]. Provozem čerpadladochází k přečerpávání vody z dolní nádrže do horní. V konečném důsledku spotřebováváme elektrické energii a vytváříme energetickou zásobu.

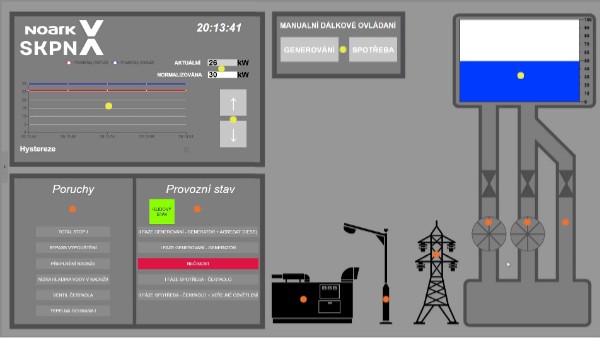

Provozní stavy
V normálním provozu jsou zde znázorněny všechny možné provozní stavy, a při aktivaci těchto stavů docházi k jejich zvýraznění, to přispíva k přehlednosti a jednoduché orientaci
Generátor
Při aktivaci I. FÁZE GENEROVÁNÍ dojde nejříve k otevřením ventilu [1] tím začne protékat voda přes generátor [2]. Provozem generátoru dochází k toku vody z horní nádrže do dolní. V konečném důsledku vyrábíme elektrickou energii a vypotřebováváme energetickou zásobu vody.
Indikace přifázování generátoru k síti
Monitorovací relé [1] sleduje výstup generátoru, po dosažení přípustných hodnot (sled fází, absence podpětí a přepětí) dá povel PLC jednotce pro přifázování k distribuční síti.
Panel poruch
V normálním provozním stavu jsou zde znázorněny všechny možné poruchy, až při aktivaci těchto poruch docházi k jejich zvýraznění, to přispíva k přehlednosti a jednoduché orientaci
Bypass generátoru
Slouží k cirkulaci vody v případě naplnění vrchní nádrže a trvající I. FÁZY SPOTŘEBY -čerpání vody
