01
ISO 3952
ISO 3952

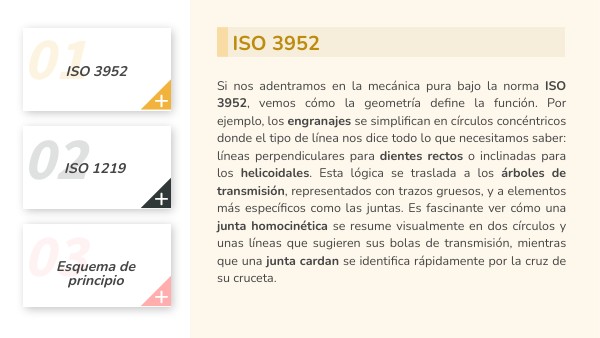

Si nos adentramos en la mecánica pura bajo la norma ISO 3952, vemos cómo la geometría define la función. Por ejemplo, los engranajes se simplifican en círculos concéntricos donde el tipo de línea nos dice todo lo que necesitamos saber: líneas perpendiculares para dientes rectos o inclinadas para los helicoidales. Esta lógica se traslada a los árboles de transmisión, representados con trazos gruesos, y a elementos más específicos como las juntas. Es fascinante ver cómo una junta homocinética se resume visualmente en dos círculos y unas líneas que sugieren sus bolas de transmisión, mientras que una junta cardan se identifica rápidamente por la cruz de su cruceta.
02
ISO 1219
03
Esquema de principio
01
ISO 3952
ISO 1219
Cuando pasamos a la gestión de fluidos y aire, entrando en el terreno de las normas ISO 1219, el esquema se vuelve dinámico. En los circuitos de frenos o suspensión, una simple flecha dentro de un círculo nos indica no solo la presencia de una bomba, sino también si su caudal es fijo o variable. Los cilindros, por su parte, nos cuentan su funcionamiento a través de sus conexiones: una sola entrada delata a un cilindro de simple efecto, mientras que dos conexiones revelan uno de doble efecto. Lo mismo ocurre con las válvulas, donde pequeños iconos internos como triángulos o muelles nos explican si estamos ante una válvula de retención, una limitadora de presión o una distribuidora. En el caso de la neumática, aunque la base es casi idéntica a la hidráulica, el lenguaje se adapta para incluir compresores, depósitos y actuadores que a menudo incorporan muelles para el retorno por resorte.
02
ISO 1219
03
Esquema de principio
01
ISO 3952
Esquema de principio
Para leer correctamente estos planos, hay que entender qué tipo de información nos están dando. Un esquema de principio prioriza la lógica funcional sobre la realidad física; en él, los componentes se ordenan para que entendamos cómo fluye la energía, aunque luego en el vehículo estén situados en puntas opuestas. Por el contrario, los esquemas de montaje son los que realmente nos sirven de guía sobre el terreno, pues respetan las distancias y orientaciones reales del vehículo. La clave de una buena interpretación reside en no confundir el símbolo con la pieza real. Un componente que físicamente es un bloque de metal complejo puede quedar reducido en el papel a un simple muelle y una flecha. Las convenciones de líneas y colores —como el rojo para la presión y el azul para el retorno— están ahí para abstraer la función esencial, permitiendo que el técnico comprenda el sistema sin distraerse con detalles constructivos que no son relevantes para el diagnóstico o la reparación.
02
ISO 1219
03
Esquema de principio
