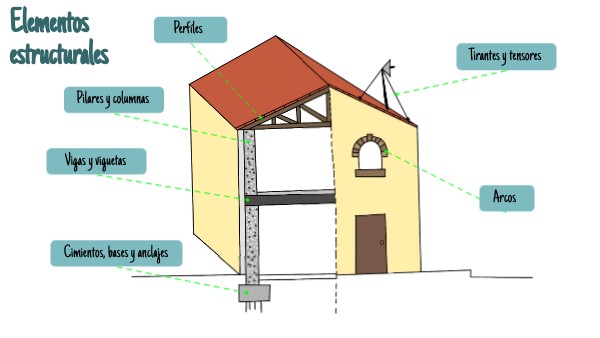

Elementos estructurales

Elementos estructurales

Perfíles

Tirantes y tensores

Pilares y columnas

Vigas y viguetas

Arcos

Cimientos, bases y anclajes

Tipos de estructuras

Masivas

Abovedadas

Neumáticas

Laminares

Entramadas

Colgantes

Trianguladas

Geodésicas

Arcos.

Elementos formados por dos pilares y una pieza curva que soportan el peso de la estructura. La carga se reparte hacia los lados, logrando que puedan soportar grandes cargas a pesar de estar hueco el espacio bajo el arco. Los arcos pueden formar bóvedas (varios arcos paralelos) y cúpulas (arcos colocados en círculo).

Pilares y columnas

Elementos verticales sobre los cuales se apoyan el resto de elementos estructurales. Trabajan a compresión. Su resistencia depende de la del punto de apoyo, es decir, de los cimientos o de las bases. Los pilares tienen sección poligonal y las columnas, circular. Pueden estar construidos de madera, de bloques de piedra o de hormigón armado.

Tirantes y tensores.

Cables que sujetan a otros elementos estructurales para aumentar la estabilidad y la resistencia de las estructuras. Trabajan a tracción. Sujetan vigas en puentes, antenas de televisión o mástiles

Perfiles

Las vigas, las barras, las columnas y otros elementos estructurales suelen tener secciones en distintas formas para ser más resistentes y ligeras. Estas secciones se denominan perfiles y suelen ser elementos metálicos alargados. Los perfiles pueden ser de sección cerrada o abierta y se nombran según la forma de dicha sección. Los más utilizados son: plano, en ángulo, en T, en doble T, en U y de sección tubular cuadrada, triangular y redonda.

HPN

IPN

IPE

UPN

Vigas y viguetas

Piezas prismáticas o cilíndricas más largas que anchas que se apoyan en uno o dos puntos. Están sometidas a esfuerzos de flexión en su parte central y cizalladura en los puntos de unión. La resistencia y la rigidez de la estructur dependerán de las uniones entre las barras, ya que las cargas se transmiten a través de ellas.

Cimientos, bases y anclajes.

Elementos que se encargan de soportar el peso del resto de la estructura. Permiten a la estructura apoyarse o fijarse a un elemento estable y resistente. Sirven de base a los pilares. Trabajan a compresión. Son los cimientos de un edificio, las raíces de un árbol, el pie de una sombrilla o una plancha para anclar una farola
