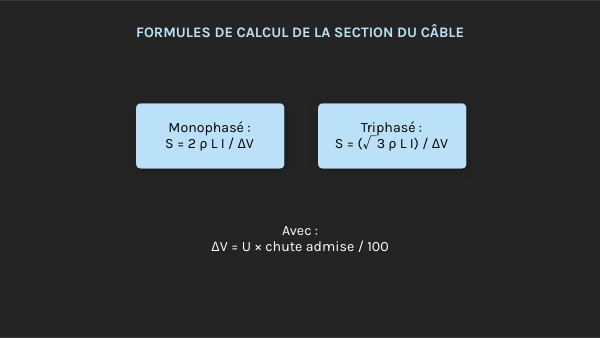

Formules de calcul de la section du câble

Triphasé : S = (√3 ρ L I) / ΔV
Monophasé : S = 2 ρ L I / ΔV
Avec : ΔV = U × chute admise / 100

Pour choisir une section, tout part de cette règle :

👉 Ib ≤ In ≤ Iz
Iz dépend :

Ib

In

Iz

  • de la section,
  • du mode de pose,

Courant d'emploi calculé

Calibre du disjoncteur

Courant admissible du câble selon la norme

  • de la température ambiante,
  • du type d'isolant.

Clique ici pour découvrir la suite

Comment choisir la section ?

Méthodologie en 4 étapes :
Calculer Ib à partir de la puissance.
Choisir In (protection) immédiatement supérieure à Ib.

1️⃣

2️⃣

👉Si ce n’est pas le cas → augmenter la section.
Lire Iz dans le tableau correspondant au mode de pose.
Vérifier que Iz ≥ In.

3️⃣

4️⃣

Clique ici pour découvrir la suite

📊 Les tableaux donnent, pour chaque section :

Le courant admissible Iz
En conduits encastrés
En goulottes
Selon le mode de pose :

Clique ici pour découvrir l'exemple

En plein air
En nappe

Clique ici pour découvrir la suite

Selon l'isolant : PVC ou XLPE

Exemple simpe

Ib = 16 AIn choisi = 20 A Mode de pose : encastré
Si en tableau, pour 2,5 mm² : Iz = 21 A → conformeSinon → passer en 4 mm².
Exemple

En pose encastrée, un conducteur 2,5 mm² peut admettre environ 20 à 21 A selon la norme.
