Comment définir une correction ?

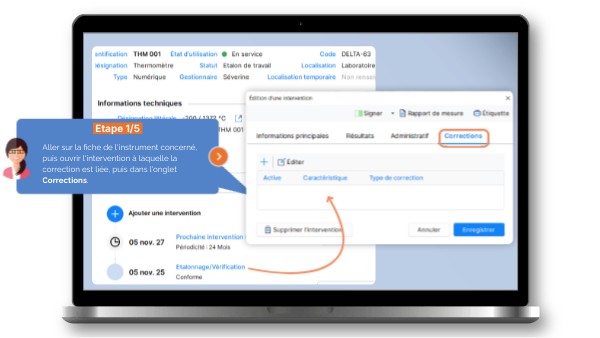

Etape 1/5

Aller sur la fiche de l'instrument concerné, puis ouvrir l'intervention à laquelle la correction est liée, puis dans l'onglet Corrections.

Etape 2/5

Cliquer sur Ajouter pour créer la correction.Saisir un nom pour la correction, puis choisir le Type de correction à utiliser.

Etape 3/5

Dans le cas d'une correction de type Polynome, choisir le Mode de saisie :

• Saisie des valeurs : si l'équation de correction n'est pas encore déterminée
• abscisses = instrument étalonné
• ordonnées = étalon de référence

• Saisie de l'équation : si l'équation de correction est connue

Etape 4/5

Dans le cas Saisie des valeurs d'étalonnage, une fois les valeurs renseignées, il faut aller dans l'onglet Equation de correction, cliquer sur Calculer l'équation, choisir le Degré du polynôme, puis cliquer sur Calculer pour lancer le calcul de l'équation de correction.

Etape 5/5

Cliquer sur Ok pour terminer.La correction est alors enregistrée et affichée dans l'onglet Corrections de l'intervention.

Plusieurs types de correction :

• Polynôme : permet de retrouver les x à partir des y (abscisse = instrument a étalonner ; y = instrument étalon) dans le cas d'un polynôme en y = ax + b (ou autres polynômes avec des degrés plus élevés)
• Polynôme inverse : permet de retrouver les y à partir des x (abscisse = instrument a étalonner ; y = instrument étalon) dans le cas d'un polynôme en y = ax + b (ou autres polynômes avec des degrés plus élevés)
• Point à point : Permet de définir une correction par plage de mesure.

Voici un exemple d'une correction point à point :

1. Si le point de référence se trouve entre 0 et 25, la correction sera de -0,2.
2. Si le point de référence se trouve entre 25 (exclu) et 75 (correspondant au point central de la plage 50-100), la correction appliquée sera de 0,1.
3. Si le point de référence se trouve entre 75 (exclu) et 150 (correspondant au point central de la plage 100-200), la correction appliquée sera de 0,2.
4. Si le point de référence se trouve entre 150 (exclu) et 200 (correspondant au point central de la plage 100-200), la correction appliquée sera de 0,5.

Correction à appliquer

• Sonde de température Pt 100 : utilise les coefficients R0, a et b d'une sonde Pt100. Ce choix n'est utilisé que pour les sondes de température.
