paleticc

VAILLANT Antoine GROMczewski ADAM

paleticc

Paleticc fiche preventive

Introduction:

• 1-Collecter les informations techniqus (plans, notice constructeur).
• 2-Analyser le fonctionnement de la machine
• 3-Décomposer la machine en sous-ensembles (mécanique, électrique, pneumatique...)
• 4-Identifier les organes critiques.
• 5-Rechercher les pannes possibles et leurs causes.
• 6-Définir les actions de maintenance préventive adaptées.
• 7-Déterminer la périodicté des interventions.
• 8-Préparer les outils, piéces de rechange et consignes de sécurité.
• 9-Rédiger la fiche de maintenance préventive.
• 10-Planifier les interventions.
• 11-Réaliser les opérations de maintenance.
• 12-Controler le résultat et amélioré le plan si néssaicaire.

C'est quoi le paleticc ?

Les différent type de maintenace:

-Maintenance préventive

-Maintenance curative

-Maintenance améliorative

-Maintenance corective

1.Objectif de la fiche préventive La maintenance préventive vise à : -Garantir le bon fonctionnement continu du palettiseur, réduisant les risques de pannes durant les opérations de production. -Augmenter la durée de vie de l’équipement en anticipant les défaillances potentielles et en remplaçant les pièces avant leur usure critique. -Améliorer la sécurité des opérateurs et des autres intervenants et grâce à des dispositifs et des contrôles réguliers. -Optimiser l'efficacité de la production en minimisant les interruptions dues à des dysfonctionnement techniques. -Réduire les coûts liés aux réparations d’urgence, aux arrêts non planifiés et à la perte de productions.

2.Fréquences des interventions Le fonctionnement du paletticc:Le système paletticc sert à la palettisation des produits (sous formes de cartons ou de caisses)les cartons arrivent sur un convoyeur d’entrée et le système automatisé empile un certain nombre de ces cartons sur une palette sera ensuite transportée par un bras robotique ou un véhicule. Les équipement dont on a besoin pour travailler sur cette machine: -Les epi sont obligatoires pour pouvoir travailler en sécurité.

Grafcet du paletticc:

Pallette pleine pretre a etre sortie

Cartons

Paletticc

Alimentation par éléctricité et pneumatique

Grafcet du paletticc:

Pallette pleine pretre a etre sortie

Cartons

Paletticc

Alimentation par éléctricité et pneumatique

Caractéristique Techniques:

Energie utilisées: électricités(380 V), pneumatique(6 bars)

Caractéristiques fonctionnelles:

Dimensions des cartons= 500/250 mm Hauteur qui peut se paramétrés de 130 à 150mm. Nombres de rangées = qui peut se paramétrés de 1 à 5 -Cartons par rangées = 2. -Cadence = 3 cartons par minute -Modes de marches =-Manuels(à partir du terminales de dialogues). -Pas à pas. -Automatique

Étape pour le paletticc:

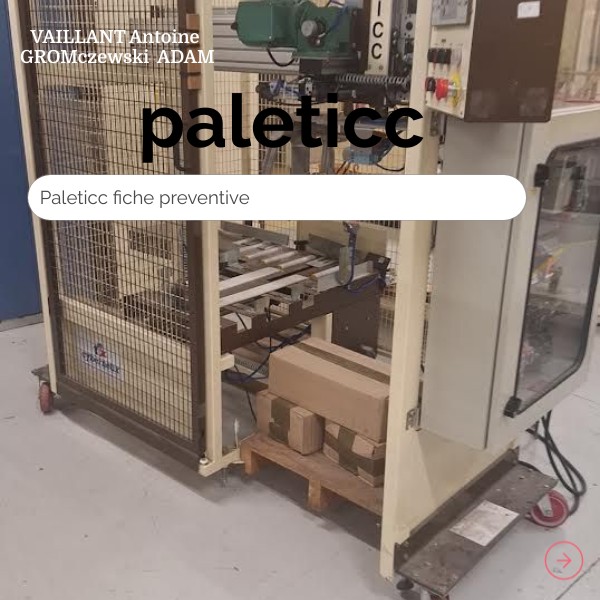

-phase 1: mise sous tensions(vérifier les boutons d'arrêts d’urgence, vérifier le branchement pneumatique et électrique, enclencher la manettes sous tensions et pour finir appuyer sur le boutons marches du pupitres). -phase 2: Installations(elle ne peut se faire en mode manuel, aucun cartons dans le palettiseur, une palettes). -phase 3: Choix de la production.(Choisir le mode auto ou pas à pas sur le sélecteur à trois positions, répondre aux questions inscrites sur l'afficheur du pupitre,- "hauteur de cartons" puis appuyer sur la touche "Val", "nombre de rangées"puis appuyer sur la touche "Val"). -phase 4 : Production(appuyer sur “cycle validation”). Appuyer sur “cycle validation”). -phase 5 : Encore vérifier la machine si rien ne fuis et si y’a un problème il faut vite le régler pour ne pas mettre la machine en arrêt sinon ça fait perdre du temps pour la production de l’entreprise donc bien prendre tous les outils nécessaires. Voici une image de la machine du paletticc on peut voir la pinces qui attrape des cartons et qui les déplacent et la borne de commande pour faire soit un programme et que la machine fonctionne automatiquement ou sinon faire fonctionner la machine automatiquement avec les boutons.

Avantages du paleticc:

-Automatisation de processus: Moins d'efforts physiques pour les travailleurs. -Gain de temps et productivité accrue: Réduction du temps de préparation des palettes. -Sécurité et précision: Moins de risques d’erreurs et d’accidents liés à la manutention. -Option de l’espace: Empilement structuré et stable des produits.

Entretien et Maintenance du Paletticc

Pour garantir un bon fonctionnement et une longue durée de vie: -Vérifier régulièrement les pièces mécaniques (moteurs, convoyeur, pinces). -Nettoyer les capteurs et systèmes de vision pour éviter les erreurs de positionnement. -Lubrifier les parties mobiles pour éviter l’usure prématurée. -Mettre à jour les logiciels si la machine est connectée à un système intelligent. -Former les opérateurs pour un usage opérationnel Partie électrique du palettiseur (Paletticc) La partie électrique assure l’alimentation, le pilotage automatique et la sécurité de la machine. Un automate programmable commande les moteurs et actionneurs à partir des informations des capteurs. L’opérateur contrôle le système via une interface, et des dispositifs de sécurité garantissent un fonctionnement sûr

fin
