Etat Biologique

Analyse Biologique

Méthode IBG-DCE

IBG-DCE

Etat Biologique

Résultats biologiques

Taxons Indicateurs

Fonctions écologiques

Lorem ipsum dolor sit

Arrêté du 9 octobre 2023

Interprétation biologique

O₂ / Température

NH₄⁺ / NO₃⁻ / NO₂⁻

DCE

Analyse physico-chimiquerésultats

Etat Physico-chimique Résultats

Réglementation

Convention avec EDF

pH

Directive européenne

SO₄²⁻

Lorem ipsum dolor sit

Code de l'environnement

DCO/DBO5

Annexe III de l'arreté du 11 janvier 2007

Amont

Aval

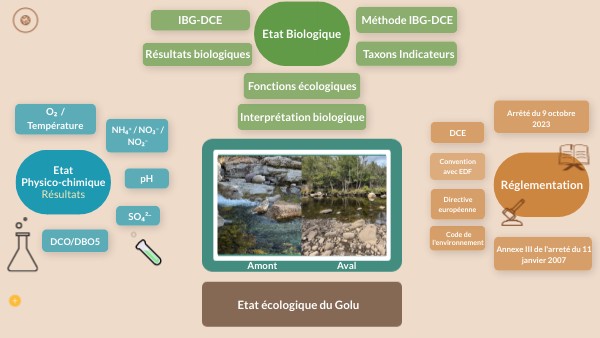

Etat écologique du Golu

Directive Cadre sur l’Eau

DCE – 2000/60/CE

--> Cadre réglementaire principal de l’étude

--> Définit la notion d’état écologique des cours d’eau, les objectifs de bon état écologique, les éléments à analyser (biologiques, physico-chimiques et hydromorphologiques)

--> Positionnement du Golo par rapport aux objectifs européens

Annexe III de l’arrêté du 11 janvier 2007

-> Précise les méthodes d’évaluation de l’état écologique en France -> Encadre le choix des indicateurs biologiques et physico-chimiques, les seuils de qualité et les classes d’état, assurant une analyse normalisée et comparable dans le temps et entre cours d’eau.

Directive européenne

-> Garantit une approche harmonisée à l’échelle de l’Union européenne. -> Impose des objectifs communs de préservation des eaux, renforcent la nécessité d’un suivi écologique rigoureux, notamment pour les ouvrages hydrauliques.

Méthode IBG-DCE

• 2 stations :

AmontAval12 prélèvements par station

• Répartis en 3 phases :

Habitats marginaux → DiversitéHabitats dominants → SensibilitéConfirmation → Taxons indicateursUtilisation du filet Surber (0,05 m²)

Composantes Essentielles CE1.01 : Respecter les bonnes pratiques de laboratoire et de terrain Apprentissages Critiques AC11.03 : Identifier les étapes critiques d’un protocole (position du filet, substrat, courant)

Convention avec EDF

-> Définit les obligations spécifiques de gestion du barrage -> Encadre les débits, la gestion de l’eau et le suivi environnemental. Dans cette SAé : Arrêt Turbinage du barrage par EDF pour assurer la securité lors des prélèvements sur la station Aval

Arrêté du 9 octobre 2023

Articles R.212-10, R.212-11 et R.212-18 du Code de l’environnement

-> Constitue le cadre réglementaire actuellement en vigueur. -> Actualise les méthodes, indicateurs et seuils utilisés pour l’évaluation de l’état écologique et du potentiel écologique des masses d’eau, en conformité avec les exigences européennes récentes.

Code de l’environnement

-> Assure la transposition de la DCE en droit français -> Fixe les obligations de protection des milieux aquatiques et justifie réglementairement l’évaluation de l’impact des aménagements, comme les barrages, sur l’état écologique des cours d’eau.

pH

Norme : NF EN ISO 10523 : 2008

• Utilisation d'une sonde multimètre
• Etalonnage sur place avec des solutions pH 4, 7 et 10.

AC mobilisés

AC33.03 | Communiquer sur les écosystèmes : Réalisation du poster -> vulgarisation des données complexes (azote, DCO, oxygène dissous) AC32.03 | Apporter une réponse adaptée à une problématique : Expliquer les variations de T°C entre amont/aval par le type d'écoulement, l'ensoleillement, la profondeur par ex

CE utilisées

CE3.01 | En respectant les normes et la réglementation en vigueur : DCE (Directive Cadre sur l'Eau) et les normes NF T 90-101 évoquées dans le poster. CE3.03 | En utilisant des outils discriminants de la gestion des écosystèmes : utilisation pH-mètre, sonde O2... CE2.03 | En communiquant de manière appropriée au domaine de l'expérimentation : Graphiques, Tableaux de résultats avec seuils de référence et comparaison avec Naiades

Méthode spectrophotométrique au bleu d'indophénol de type "routine"

Azote amoniacal NH₄⁺

Norme : NF T 90-015-2 / ISO 7150-1

Résultats

Amont

Aval

mg·L⁻¹

0.083

0.005

Bon état : seuil <0.1

NO₃⁻ NO₂

Norme : NF EN ISO 10304-1

Méthode par chromatographie ionique

Gamme étalon de la recherche de la concentration d'azote

Interprétation Biologique

• Bonne qualité écologique globale

• Structure du peuplement différente amont / aval

• Plus de taxons sensibles en amont

• Déséquilibre biologique en aval

• Influence probable du barrage

Impact du barrage (pression anthropique) CE1.02 : prise en compte du cadre réglementaire (DCE) CE1.05 : analyse environnementale globale AC12.05 : relier résultats biologiques et pression du milieu AC12.06 : cohérence méthode – résultats – conclusion

Comparaison amont / aval AC12.05 : interpréter les résultats dans leur contexte AC11.04 : communication scientifique (poster / oral)

Fonctions écologiques

• En Amont

Heptageniidae (Heptagenia) : racleursCaenidae (Caenis) : broyeurs/ détritivores

• En Aval

Elmis (Elmidae) : racleursChironomini (Chironominie) : collecteur/ détritivores

Composantes Essentielles CE1.04 : Adopter une démarche de validation et d’interprétation des résultats Apprentissages Critiques AC12.05 : Exploiter et interpréter les résultats d’analyse biologique

Résultats Biologiques

Indices biologiques (IBGN) CE1.04 : démarche de validation des résultats AC12.01 : mettre en œuvre une technique normée d’analyse AC12.05 : exploiter les résultats d’analyse

Indice de Shannon (diversité) CE1.04 : validation et fiabilité des résultats AC12.05 : exploiter et interpréter les résultats AC11.04 : communiquer les résultats sous une forme appropriée (tableau, graphique)

- DCO Norme : NF T 90 - 101 et ISO 15705

Résulat de la méthode de routine par spectrophotométrie : 40 mg·L⁻¹

- DBO5 Norme: ISO 5815-1

Résulat de la méthode de détermination par dilution de la DBO : 0,4 mg·L⁻¹ Amont et 0,5 Aval.

Prélevements selon la suite NF EN ISO 5667 -1 et -3

NF EN ISO 5667-1 « Qualité de l’eau – Echantillonnage – Partie 1 : Recommandations relatives à la conception des programmes et techniques d’échantillonnage », février 2022 NF EN ISO 5667-3 « Qualité de l’eau – Echantillonnage – Partie 3 : Lignes directrices pour la conservation et la manipulation des échantillons d’eau », Juin 2018

Minéralisation de la DCO

Analyse physico-chimique

Dioxygène dissout

Norme : ISO 5814/5814-2012 (sondes électrochimiques)

Température

Méthode / norme : Mesure in situ via sonde conforme ISO 5667 (thermomètre ou capteur intégré sonde multiparamètre)

sonde multiparamètre

Résultats

Résultats

Bilan SAé

Mobilisation des compétences Déployer et Traiter Améliorer la rigeur scientifique et l'éxecution des protocoles. Faire plus de lien entre les differents domaines

Taxons Indicateurs

• Amont :

ChloroperlidaePerlodidae→ taxons polluo-sensibles

• Aval :

ChironomidaeElmidae → taxons tolérants

Composantes Essentielles CE1.04 : Adopter une démarche de validation et d’interprétation des résultats Apprentissages Critiques AC12.05 : Exploiter et interpréter les résultats biologiques

Composantes Essentielles

• CE2.01 | En prenant en compte l'évolution des techniques et des réglementations (Arrêté du 9 octobre 2023)
• CE2.02 | En prenant en compte les enjeux sociétaux

• CE3.01 | En respectant les normes et les réglementation en vigueur (DCE, Code de l'environnement)

• CE3.02 | En suivant les évolutions technologiques et scientifiques des écosystèmes (Méthodes normalisées et Méthodes de routines)

• CE3.03 | En utilisant des outils discriminants de la gestion des écosystèmes (doc IGB-DCE)

• CE3.04 | En adoptant une communication appropriée( Poster, Carte mentale)

Apprentissages critiques

• AC32.02 | Contribuer à l’élaboration d’un projet scientifique( recherche de la marche à suivre dans la législation)

• AC33.01 | Participer à une étude d’impact environnementale (recherche reglementation en vigeur et mise en pratique )

• AC33.02 | Mettre en oeuvre un plan de gestion sur des écosystèmes ( recherche des normes et seuils )

SULFATES

NF EN ISO 10304-1 Dosage des anions dissous par chromatographie des ions en phase liquide

Brochure AFNOR

IBG-DCE

• Indice Biologique Global (Directive Cadre sur l’Eau)
• Basé sur les macro-invertébrés benthiques
• Évalue la qualité écologique du cours d’eau

- Prend en compte : Diversité des espèces, Sensibilité à la pollution et l'abondance

Composantes Essentielles CE1.02 : Prendre en compte le cadre réglementaire (Directive Cadre sur l’Eau) Apprentissages Critiques AC12.01 : Mettre en œuvre une technique normée d’analyse (IBGN / IBG‑DCE)
