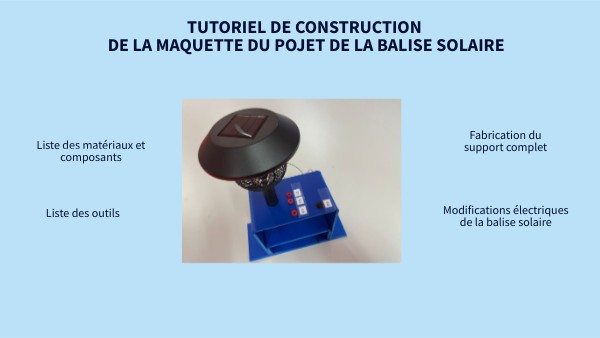

TUTORIEL DE CONSTRUCTION DE LA MAQUETTE DU POJET DE LA BALISE SOLAIRE
Fabrication du support complet
Liste des matériaux et composants
Liste des outils
Modifications électriques de la balise solaire
Liste des outils nécesaires
Un réglet et un crayon
Troisième main
Une perceuse
Un fer à souder
Une perceuse
Un tournevis cruciforme
Un foret étagé
Un foret diam Un foret diam
Une pince coupante
Une pince à dénuder
Liste des composants et des matériaux
3 fils
Une balise solaire
1 fil
2 morceaux de gaine rétractable
1 plaque PVCSupport 2
SupportPrincipal
Support2
4 Douilles bananes
1 plaque PVCSupport 1
Support1
1 plaque PVCSupport principal
Fabrication du support 1TRACAGE des pliages
Tracer à 325 mm du bord
Tracer à 25 mm du bord
Tracer à 475 mm du bord
Tracer à 175 mm du bord
Suivant
Fabrication du support 1PERCAGE des trous
Perçage diamètre 8 mm (Dépend de la borne)255 mm du bord gauche 15 mm du haut
Perçage diamètre 8 mm (Dépend de la borne)255 mm du bord gauche 35 mm du haut
Perçage diamètre 8 mm (Dépend de la borne)200 mm du bord gauche 15 mm du haut
Perçage diamètre 8 mm (Dépend de la borne)255 mm du bord gauche 50 mm du haut
Perçage diamètre 4 mm 295 mm du bord gauche 50 mm du haut
Suivant
Fabrication du support 1PLIAGE
Pliage N°1
Pliage N°2
Pliage N°4
Pliage N°3
Suivant
Fabrication du support 2TRACAGE des pliages
Tracer à 195 mm du bord gauche
Tracer à 55 mm du bord gauche
Suivant
Fabrication du support 2PERCAGE
Positionnerles deux pièces
Perçage pourmarquer la pièce 2
Perçage avec un foret étagé
Suivant
Fabrication du support 2PLIAGE
Tracer à 195 mm du bord gauche
Tracer à 55 mm du bord gauche
Suivant
Assemblage des différents élémentsCollage
Les 3 pièces à coller
Collage pièces 1, 2et support principal
Collage pièces 1 et 2
Suivant
Modifications électriques de la balise solaire
Démontage des 4 vis cruciformes
Suivant
Modifications électriques de la balise solaireETAMER
Suivant
Modifications électriques de la balise solairePERCAGE DE LA PLAQUE
Suivant
Modifications électriques de la balise solaireSOUDAGE DES FILS ET BORNES
Soudage des fils rouges
Soudage fils rougessur les bornes rouges
Soudage fil noir
Soudage fil noirsur la borne noire
Mise en place de la gaine thermo-rétractable
Suivant
Modifications électriques de la balise solaireTESTER LE BON FONCTIONNEMENT
Lampe allumée lorsque la lumière est insuffisante
Lampe éteinte lorsque la lumière est suffisante
Maquette terminée
