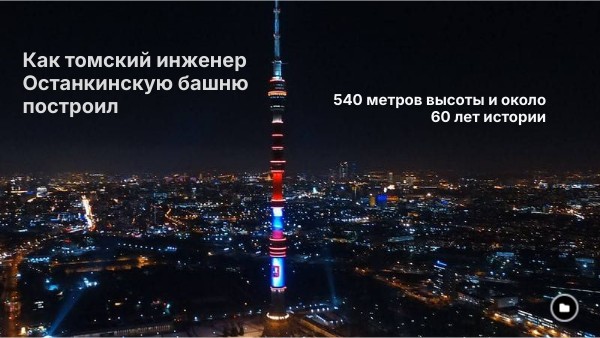

Как томский инженер Останкинскую башню построил

Как томский инженер Останкинскую башню построил

540 метров высоты и около 60 лет истории

Художественное решение проекту Никитина помог найти архитектор Леонид Ильич Баталов (1913 - 1973

За великими сооружениям всегда стоят великие люди

Николай Васильевич Никитин (1907 - 1973)- автор проекта Останкинской телебашни

Борис Давидович Тринкер (1914 - 2004)- разработчик системы особопрочного бетона

Фундамент Останкинской башни был заложен 27 сентября 1960 года

27 августа 2000 года на Останкинской телебашнев Москве произошел пожар

В настоящее время Останкинская телебашня по-прежнему остается самой высокой башней Европы. Помимо распространения теле- и радиосигналов башня зарекомендовала себя как один из самых узнаваемых символов и достопримечательностей Москвы, благодаря чему привлекает ежегодно множество туристов со всего света.

Борис Давыдович Тринкер – советский инженер, архитектор и конструктор, кандидат технических наук, заведующий лабораторией «Теплопроект», фронтовик, прошедший всю Великую Отечественную войну. Боевую службу Борис Давыдович Тринкер начал на Карельском фронте в 1941 году в звании сержанта и в должности командира взвода 104-й стрелковой дивизии. Впереди у него была вся долгая война, освобождение Карелии, Румынии, Венгрии… За семь танков, сожженных ротой Тринкера бутылками с зажигательной смесью, командир роты, и уже капитан, был награжден орденом Красной Звезды. Борис Давыдович оставил после себя богатое научное наследство: более 250 публикаций в журналах, книги и 100 патентов. Но главным достижением ученого был проект Останскинской башни.

Возгорание началось около 15:00 в фидерном зале на отметке 460 метров. Точная причина пожара не выяснена до сих пор. Одна из версий следующая: «Башня была рассчитана на значительно меньшую нагрузку, чем та, которой она подверглась в последние годы». Приостановить продвижение огня удалось только через двое суток – 28 августа. Была разрушена лифтовая инфраструктура, повреждены системы электроснабжения, вентиляции, кондиционирования, тепло- и водоснабжения, связи и сигнализации. Вариантов восстановления телебашни было несколько, из них выбрали самый продолжительный – полную реконструкцию, которая заняла несколько лет.

Художественное решение проекту Никитина помог найти архитектор Леонид Ильич Баталов (1913 - 1973).

Конструкция - Глубина фундамента – 4,6 м. - Высота Останкинской телебашни – 540,1 м (первоначально высота башни была 533 м, но затем был достроен флагшток). - Коническое основание опирается на 10 опор. Средний диаметр между опорами-ногами – 65 м. - Верхняя часть железобетонного ствола с высоты 321 м выполнена в виде цилиндра с наружным диаметром 8,1 м. - В центре конического основания на самостоятельном фундаменте возведен железобетонный «стакан» высотой 63 м. В нем проходят скоростные лифты, силовые кабели, кабели связи, шахта с водопроводными и канализационными стояками и аварийная стальная лестница. - Масса башни вместе с фундаментом – 55 000 т. Оборудование - Внутри телебашни размещается техническое оборудование для телевещания и радио – оно обеспечивает трансляцию десятков телеканалов и радиостанций на Москву и область. - Для подъема обслуживающего персонала и туристов предусмотрены 7 лифтов, в том числе 4 сверхскоростных лифта. - Внутри башни проложены лестницы (для эвакуации), однако для гостей они не используются, основной способ передвижения – только на лифте.

До постройки Останкинской телебашни основным телерадиовещательным центром Москвы и Московской области был телецентр на Шаболовке у подножья Шуховской башни. Москва застраивалась новыми районами, росло количество телеприемников, и мощности Шуховской башни, обеспечивающей стабильным сигналом весь город, уже не хватало. Требовался новый телецентр, бесперебойную работу которого обеспечивала бы более высокая конструкция. Поэтому в середине 50-х годов ХХ века было принято решение построить башню, не ниже 500 метров, которая своим сигналом покрывала бы всю Москву и Московскую область. До Останкинской телебашни все высотные сооружения на планете строили из металлоконструкций: башня Эйфеля, башня Шухова, однообразные небоскребы Нью-Йорка. Предложение конструктора Н. В. Никитина построить в Москве 535-метровую башню из железобетона с ходу назвали утопией и авантюрой. Из пятисот советских ученых, отказавшихся заниматься проектированием бетона, лишь один дал свое согласие. Им оказался Борис Давыдович Тринкер.

Библиография: 1. Шедевры архитектуры / авт.-сост. С. А. Плешаков. – Москва: Вече, 2001. – 206, [1] с.: ил.; 22 см. – (100 самых-самых). 2. Мишенков, С. (доктор технических наук; профессор). История московских радиотелевизионных башен / С. Мишенков // Радио. – 2012. – № 10. – С. 3-6. 3. Тринкер, Александр (доктор технических наук). Башня моего отца: фронтовик Борис Тринкер отважно пошел в Останкино на невиданный в мире эксперимент / Александр Тринкен // Родина. – 2018. – № 1. – С. 88-89. 4. Филатов, Е. Ф. Уникальное сооружение ХХ в. – Останкинская радиотелевизионная башня / Е. Ф. Филатов // Жилищное строительство. – 2018. – № ½. – С. 17-21. 5. Техническое состояние несущих конструкций Останкинской телевизионной башни после 50 лет эксплуатации / В. И. Травуш, А. Н. Мамин, Э. Н. Кодыш [и др.] // Промышленное и гражданское строительство. – 2021. – № 3. – С. 31-36. 6. Тринкер А. Б. Проверено временем // Строительная газета. – 2017. – № 44. – С. 2. 7. Травуш В. И. Выдающийся инженер, архитектор, мыслитель // Строительная газета. – 2007. – № 50. – С. 2.

Леонид Ильич Баталов — советский архитектор. Главный архитектор Останкинской телебашни. Заслуженный архитектор РСФСР, лауреат Государственной премии РСФСР в области архитектуры. Ему принадлежит идея сделать две трети башни свободными от подвесок и только потом поместить первую площадку. Это помогло создать впечатление легкости, а чтобы его не портил «стакан» основания, Никитин с Баталовым прорезали его четырьмя высокими арками. Нижнюю часть башни предлагалось возвести из напряженного железобетона, а верхнюю – из особо прочной стали.

Создать бетон Н. В. Никитин поручил Борису Давыдовичу Тринкеру, который первым делом пересмотрел все проектные требования к материалу, увеличив показатели требуемых марок в 2,5 раза. Впоследствии это спасло Останкинскую башню от катастрофического пожара, когда в течение трех суток бетон горел при температуре 1000 градусов Цельсия! Конструкция осталась цела, и это при том, что бетон на цементе при температуре выше 300 градусов распадается на составляющие, а арматура в нем, расширяясь, неуправляемо деформируется. На сооружение потребовалось рекордное количество железобетона, поэтому прямо рядом со строительной площадкой возвели железобетонный завод. Глубина его залегания составила всего 3 метра. Именно это послужило причиной остановки строительства. Многие инженеры не верили, включая и высшее руководство, что на таком неглубоком фундаменте башня может выстоять. После многочисленных экспертиз, дополнительных исследований и внесения правок в проект строительство возобновилось в 1963 году и формально закончилось в 1967-м, к юбилею Октябрьской Революции, но еще какое-то время башню достраивали. Новой телебашне присвоили название «Общесоюзная радиотелевизионная передающая станция имени 50-летия Октября». 5 ноября 1967 года началась трансляция четырех телевизионных и трех радиовещательных программ на расстояние 120 километров. В 1969 году открылись смотровая площадка и вращающийся ресторан «Седьмое небо». В 1991 году телебашню официально переименуют в Останкинскую.

Создатель проекта Останкинской башни Николай Васильевич Никитин родился в 1907 году в городе Тобольске. Уже в 12 лет он сконструировал печь для изготовления патоки из мерзлой картошки. В 17 лет, его укусила гадюка, когда он собирал ягоды в лесу. Врачебная помощь запоздала, и дефект ноги остался у Никитина на всю жизнь. Увечье не сломило будущего инженера. Он засел за книги, поступил в Томский технологический институт и окончил его с отличием. Еще в годы учебы он увлекся новым для того времени материалом – железобетоном. В 25 лет Никитин спроектировал вокзал в Новосибирске – самый большой на Востоке страны. Познакомившись с изобретателем, одним из пионеров космонавтики Юрием Кондратюком, разработал вместе с ним проект ветровой электростанции для Крыма. В 30-е годы ему поручили расчеты котлована для гигантского здания Дворца Советов. В 1951-м году Никитин получил Сталинскую премию за разработку монолитных конструкций для восстановления разрушенных заводов. Его новой работой стал проект фундамента Московского университета, затем проект Дворца науки и культуры в Варшаве. За реализацию проекта строительства Останкинской башни Никитин и его соратники получили Ленинскую премию. Когда строительство башни подходило к концу, ему было поручено разработать конструкторское решение монумента «Родина-мать» на волгоградском Мамаевом кургане. Монумент был открыт в том же 1967 году.

Первоначально для строительства телевизионной башни был выделен участок на юго-западе Москвы в районе «Черемушки». Вскоре выяснилось, что местный грунт не подходит для такой масштабной стройки, поэтому строительная площадка была перенесена на территорию Останкинского питомника Управления благоустройства города. Идею строительства железобетонной телебашни с конусообразным основанием Никитин подсмотрел у немцев в Штутгарте. Но немцы не учли погодные условия, под воздействием которых бетон этой башни стал разрушаться, по ее стволу пошли трещины, и инженерам пришлось делать цементные заплатки. Для укрепления своей телебашни Никитин разработал метод «предварительного напряжения бетона». Он заключался в том, что внутри полого столба по всей высоте башни проложат 145 туго натянутых стальных тросов, которые, подобно скелету, придадут дополнительную прочность бетону и устойчивость конструкции. По задумке инженера, при таком решении башня способна будет выдержать восьмибалльное землетрясение, ураганный ветер со скоростью 160 км/ч и 40 ударов молнии в час. Когда ее создателя спросили, сколько простоит Останкинская телебашня, он ответил: «Гарантирую триста лет, а если не верите, приходите через три столетия и увидите сами!»

При строительстве Останкинской телебашни использовали современную строительную технику, а также применяли нестандартные технологии, связанные с бетонированием, монтажом антенн и возведением фундамента. 1000-килограммовые железобетонные плиты доставлять на 100-метровую высоту могли только вертолеты.
