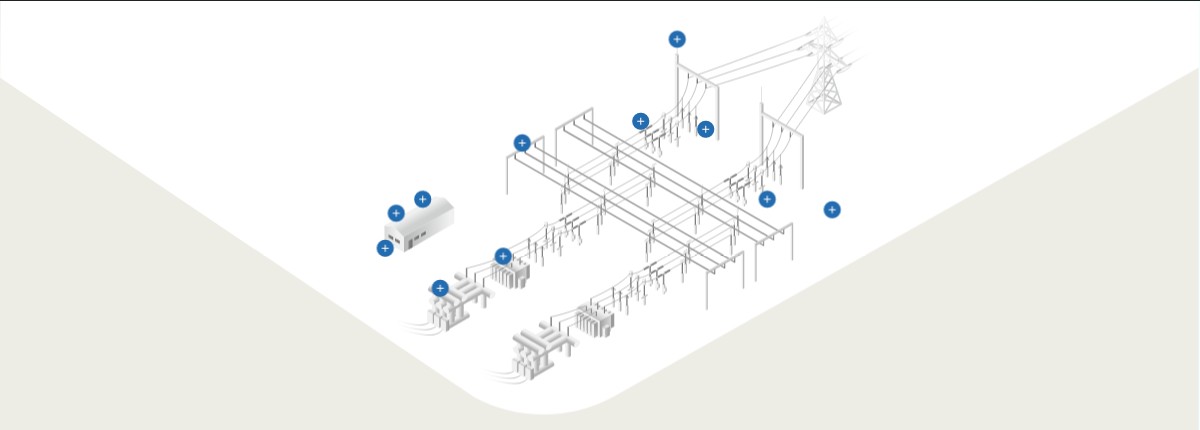

Leistungsschalter
Der Leistungsschalter schaltet Stromkreise unter Last und trennt sie im Fehlerfall zum Schutz des Netzes.
Prüfung & Wartung: + Visuelle Inspektion + Infrarot-Thermografieg + SF₆-Diagnose
+ Messung der Schaltzeit + Kontaktwiderstand + Dynamische Widerstandsmessung
+ Bewegungsanalyse + Schmierung von mechanischen Teilen … und mehr
Batteriesysteme
Batterien und Ladegeräte sichern die Stromversorgung für Steuer‑ und Schutzsysteme bei Netzausfall.
Prüfung & Wartung: + Reinigen von Klemmen und Prüfen von Elektrolyten (für Blei-Säure-Batterien)+ Spannungs- und Stromprüfung + Sicherstellung angemessener Laderaten
+ Kapazitätsprüfung + Entlade- & Belastungsprüfung … und mehr
Überspannungsableiter
Der Überspannungsableiter leitet gefährliche Überspannungen, etwa durch Blitze, sicher in die Erde ab.
Prüfung & Wartung: + Messung des Ableitstroms + Prüfung des Isolationswiderstands + Infrarot-Thermografie
+ Reinigung von Isolatoren + Austausch bei zu hohen Ableitströmen oder physischem Verschleiß … und mehr
Gasisolierte Schaltanlage (GIS)
Die GIS ist eine kompakt gekapselte Schaltanlage, die mittels Gasisolierung hohe Schaltleistungen auf kleiner Fläche bereitstellt.
Prüfung & Wartung: + Überprüfung der Gasfüllung und -qualität + Überprüfung des Hydrauliksystems auf Undichtigkeiten + Überprüfung des Dichtewächters und der SF₆-Sperre
+ Überprüfung der Manometer + Überprüfung aller Filter & Berstscheiben + Teilentladungsmessung … und mehr
Erdungssystem
Das System besteht typischerweise aus einem unterirdischen Gitter und bietet einen niederohmigen Pfad, um Fehlerströme sicher in die Erde abzuleiten. Das gewährleistet die Sicherheit von Betriebsmitteln und Personal.
Prüfung & Wartung: + Prüfung des Erdungswiderstands + Prüfung und Festziehen von Erdungsanschlüsse … und mehr
Messwandler
Stromwandler transformieren hohe Ströme und Spannungswandler transformieren hohe Spannungen auf messbare Werte zur Überwachung und zum Schutz.
Prüfung & Wartung: + Infrarot-Thermografie+ Übersetzungsverhältnis und Polaritätstests + Belastungstests
+ Prüfung des Isolationswiderstands + Reinigung und Überprüfung des Isolators … und mehr
Leitwarte und SCADA-Systeme
Control Panels und SCADA ermöglichen die zentrale Steuerung, Überwachung und Fernbedienung des Umspannwerks.
Prüfung & Wartung: + Funktionsprüfung von Steuer- und Kommunikationsgeräten + Bewertung der Cybersicherheit
+ Reinigen und Anziehen von Verbindungen+ Software-Updates und Backups … und mehr
Leistungstransformator
Der Leistungstransformator wandelt elektrische Energie zwischen verschiedenen Spannungsebenen um, um Übertragungsverluste zu minimieren.
Prüfung & Wartung: + Physikalische Analyse des Isolieröls + Analyse gelöster Gase (DGA) für ölgefüllte Transformatoren + Messung des Übersetzungsverhältnisses
+ Messung des Wicklungswiderstands + Messung des Verlustfaktors und der Kapazität + Messung des Isolationswiderstands + Infrarot-Thermografie
+ Inspektion und Wartung von Laststufenschaltern … und mehr
Blitzschutzsystem
Das Blitzschutzsystem leitet Blitzschläge kontrolliert in die Erde ab und schützt so die Betriebsmittel im Umspannwerk.
Prüfung & Wartung: + Durchgangsprüfungen + Inspektion auf physische Schäden … und mehr
Relais- und Schutzsysteme
Relais‑ und Schutzsysteme überwachen den Stromfluss und schalten bei Fehlern automatisch ab.
Prüfung & Wartung: + Relaiskalibrierung und Funktionstests + Prüfung der Sekundäreinspeisung + Prüfung von Auslöse- und Alarmkreisen
+ Firmware-Aktualisierungen … und mehr
Sammelschienen und Leitungen
Als Rückgrat des Umspannwerks verbinden Sammelschienen und Leitungen die verschiedenen Felder und sorgen für eine zuverlässige Verteilung der elektrischen Energie.
Prüfung & Wartung: + Infrarot-Thermografie + Prüfung der Isolierung + Reinigung von Isolatoren
+ Festziehen von Schraubverbindungen … und mehr
