Jimenez Tenorio Dulce Carolina 5-A

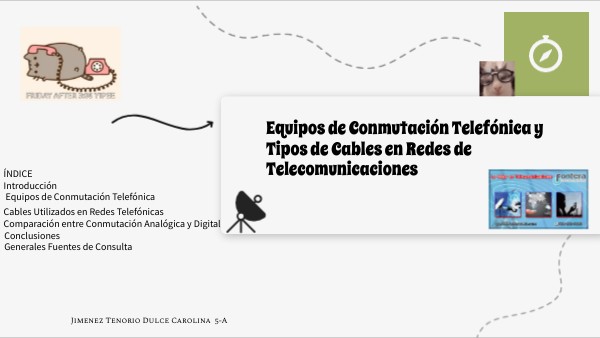

Equipos de Conmutación Telefónica y Tipos de Cables en Redes de Telecomunicaciones

ÍNDICE

Introducción Equipos de Conmutación Telefónica

Cables Utilizados en Redes Telefónicas

Comparación entre Conmutación Analógica y Digital

Conclusiones Generales Fuentes de Consulta

Jimenez Tenorio Dulce Carolina 5-A

Equipos de Conmutación Telefónica

Ventajas: Alta fiabilidad mecánica. Funciona sin sistemas digitales. Ideal para zonas rurales con bajo tráfico.

Las redes telefónicas permiten la comunicación de voz y datos entre usuarios a través de sistemas de conmutación y medios de transmisión. Los equipos de conmutación son el núcleo de estas redes, ya que dirigen y gestionan las llamadas entre diferentes usuarios, mientras que los cables de cobre y fibra óptica sirven como el medio físico que transporta las señales. A lo largo de la historia, la telefonía ha pasado de sistemas analógicos electromecánicos a redes digitales e inteligentes, capaces de integrar voz, datos e Internet. En este trabajo se presentan los principales tipos de equipos de conmutación (analógico y digital) y los cables más utilizados en redes telefónicas, con sus funciones, características y aplicaciones.

Ejemplos de uso: Telmex, AT&T, Movistar: centrales troncales y regionales. Centros de datos y redes VoIP corporativas.

Ejemplo real: El Huawei Softswitch U1910 puede manejar más de 10,000 usuarios simultáneamente, integrando llamadas IP, servicios de video y conectividad móvil.

Componentes principales: Relés electromecánicos: abren o cierran circuitos eléctricos. Selectores rotatorios: eligen la línea de destino según los impulsos del teléfono. Panel de barras cruzadas: conecta físicamente dos líneas. Generadores de tono: producen señales de ocupado o llamada. Módulos de supervisión: controlan la conexión y detectan errores.

Funciones principales: Establecer y mantener llamadas telefónicas. Transmitir voz mediante corriente analógica. Detectar estado de línea (libre/ocupada). Interpretar impulsos de marcación. Generar señales y tonos de control.

Equipo de Conmutación Digital

Definición: Un equipo de conmutación digital es un sistema que transmite la voz convertida en datos binarios (bits) mediante procesadores y software, lo que permite integrar servicios de voz, video y datos en una sola red. Sustituyó a los sistemas electromecánicos gracias a su rapidez, capacidad y flexibilidad.

Componentes principales: Unidad de control (CPU): administra las llamadas mediante software. Matriz de conmutación (Switching Matrix): enruta llamadas digitalmente. Módulos de interfaz (E1, SIP, STM): conectan diferentes redes. Módulos de señalización: gestionan la información de llamada (SS7 o SIP). Base de datos de abonados: guarda información de usuarios y rutas.

Ventajas: Alta capacidad (miles de llamadas simultáneas). Bajo mantenimiento físico. Integración con redes IP y móviles. Soporte de servicios avanzados.

Funciones principales:Convertir señales de voz analógicas a digitales (PCM). Establecer, mantener y liberar conexiones digitales. Enrutar llamadas locales, nacionales e internacionales. Administrar tráfico, calidad de servicio y fallas. Integrar servicios de valor agregado (VoIP, videollamada, buzón de voz).

Desventajas: Alto costo inicial. Requiere personal especializado. Dependencia del software y energía eléctrica.

Ejemplos de uso: Telmex, AT&T, Movistar: centrales troncales y regionales. Centros de datos y redes VoIP corporativas.

Ejemplo real: El Huawei Softswitch U1910 puede manejar más de 10,000 usuarios simultáneamente, integrando llamadas IP, servicios de video y conectividad móvil.

Cables Utilizados en Redes Telefónicas

Ejemplo de este es

Cables de Cobre

Definición: Los cables de cobre son los conductores tradicionales que transportan señales eléctricas de voz o datos. Se utilizan en redes telefónicas desde hace más de 100 años y todavía están presentes en la “última milla” (conexión entre la casa y la central telefónica).

Los dos tipos de fibra óptica más comunes son la fibra monomodo y la fibra multimodo. La fibra monomodo se utiliza para distancias largas debido a su capacidad para transmitir luz en una sola trayectoria, mientras que la fibra multimodo es más adecuada para distancias cortas, como en edificios o campus. Fibra monomodo ¿Qué es? Es un cable de fibra óptica con un núcleo muy pequeño por donde solo puede viajar un rayo de luz (un solo modo). Uso común: Ideal para comunicaciones a largas distancias (decenas de kilómetros) y aplicaciones de alto ancho de banda. Características: Mayor ancho de banda, menor atenuación, y es la más utilizada para redes de telecomunicaciones de larga distancia. Fibra multimodo : ¿Qué es? Es un cable de fibra óptica con un núcleo más grande que permite que la luz viaje en múltiples trayectorias (varios modos). Uso común: Perfecta para distancias cortas, como en redes de área local (LAN) dentro de un mismo edificio o campus. Características: Menor ancho de banda y mayor atenuación en comparación con la monomodo. Se pueden encontrar subcategorías como OM1, OM2, OM3, OM4 y OM5, cada una optimizada para diferentes distancias y velocidades.

Monomodo (SMF)

Multimodo (MMF)

Tight-buffered

Híbrido (fibra + cobre)

Conclusión comparativa En resumen, la conmutación analógica: representa el inicio de la telefonía, basada en señales eléctricas y componentes mecánicos, mientras que la conmutación digital simboliza la evolución tecnológica hacia una era de comunicaciones inteligentes, rápidas y globales. Hoy en día, casi todas las redes de telecomunicaciones del mundo operan con equipos digitales o híbridos, aunque algunos sistemas analógicos aún se mantienen en áreas rurales o de respaldo.

Conclusiones Generales

La evolución tecnológica ha transformado profundamente las redes telefónicas. El paso de la conmutación analógica a la digital representa uno de los avances más importantes en la historia de las telecomunicaciones. Los sistemas analógicos, aunque fueron la base del servicio telefónico tradicional, han sido reemplazados por equipos digitales programables que permiten integrar voz, video y datos en una misma infraestructura.

Los equipos de conmutación: son esenciales en las redes de telecomunicaciones. Los sistemas analógicos marcaron el inicio de la comunicación telefónica, mientras que los digitales impulsan la conectividad moderna con Internet y redes IP. Asimismo, los cables de cobre siguen siendo útiles por su bajo costo y facilidad de instalación, pero el futuro pertenece a la fibra óptica, que permite mayores velocidades, menores pérdidas y transmisión de información a largas distancias.

Los equipos de conmutación analógicos marcaron el inicio de la comunicación automática, sustituyendo la intervención manual de los operadores. Sin embargo, su funcionamiento electromecánico presentaba limitaciones en capacidad, velocidad y mantenimiento, lo que impulsó el desarrollo de los sistemas digitales.

En cuanto a los medios de transmisión, los cables de cobre han sido fundamentales en la telefonía tradicional, especialmente en la última milla (la conexión entre el usuario y la central telefónica). A pesar de su antigüedad, siguen siendo útiles por su bajo costo y facilidad de instalación, aunque su capacidad de transmisión es limitada frente a las necesidades actuale

Fuentes de Consulta

FIN
