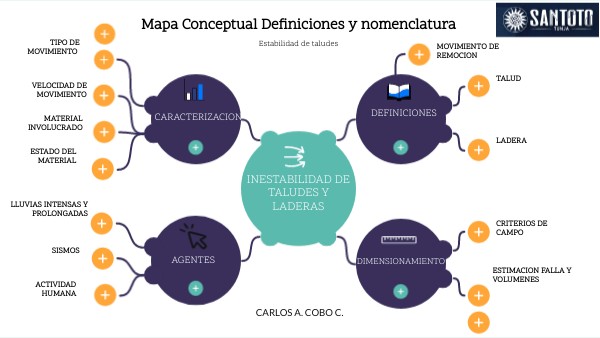

Mapa Conceptual definiciones y nomenclatura

Mapa Conceptual Definiciones y nomenclatura

TIPO DE MOVIMIENTO

Estabilidad de taludes

MOVIMIENTO DE REMOCION

TALUD

VELOCIDAD DE MOVIMIENTO

definiciones

CARACTERIZACION

MATERIAL INVOLUCRADO

LADERA

ESTADO DEL MATERIAL

inestabilidad de taludes y laderas

LLUVIAS INTENSAS Y PROLONGADAS

CRITERIOS DE CAMPO

SISMOS

AGENTES

DIMENSIONAMIENTO

ESTIMACION FALLA Y VOLUMENES

ACTIVIDAD HUMANA

CARLOS A. COBO C.

Identifica el tipo de material que se desplaza: Roca (rock) Detritos (debris): Mezcla de suelo y fragmentos de roca. Tierra o Suelo (earth): Material de tamaño fino, como arcillas y limos.

•Profundidad de falla:Se puede estimar con base en: * Observaciones de grietas, escarpes y cambios de pendiente en campo. * Sondeos y perfiles estratigráficos. * Ensayos geofísicos (sísmica, georradar). * Modelos geométricos empíricos para deslizamientos rotacionales (profundidad ≈ 1/3 a 1/2 de la altura del talud).

Un movimiento de masa (o movimiento en masa) es el desplazamiento de un volumen de suelo, roca o detritos por la acción de la gravedad, sin la intervención de un agente transportador como el agua, el viento o el hielo. Este proceso ocurre cuando la resistencia interna del material no puede contrarrestar las fuerzas externas que actúan sobre él, generando inestabilidad y fallamiento

La ocurrencia de los movimientos en masa esta condicionada por factores físicos,destacandose las precipitaciones y la actividad sísmica. Cuando estos factores superanumbrales criticos, pueden provocar inestabilidad en el terreno. Estos umbrales se puedenestimar mediante metodos estadisticos, como modelos de distribucción y frecuencia

Los agentes que ocasionan un movimiento de masas son los factores o fuerzas que contribuyen directa o indirectamente a que una ladera o masa de suelo/piedra pierda estabilidad y se desplace por efecto de la gravedad. Estos agentes pueden ser naturales, antrópicos o una combinación de ambos.

La denominación "ladera" se aplicacuando su origen se relaciona con procesos naturales o geomorfológicos vinculados a la dinámica de la Tierra

Consideraciones generales Los movimientos de masa son promovidos por la gravedad, pero factores como el agua, la sismicidad, la meteorización o las actividades humanas pueden desencadenarlos. Incluyen desde eventos rápidos y destructivos (como flujos de lodo o caídas de rocas) hasta procesos lentos (como la reptación), que alteran la estabilidad de las laderas con el tiempo. La clasificación más usada en ingeniería geotécnica es la de Cruden y Varnes (1996), basada en el tipo de material y la forma de movimiento.

En Colombia, según Servicio Geológico Colombiano (SGC), aproximadamente el 82 % de la población se encuentra expuesta a un nivel de amenaza alta o muy alta por movimientos en masa

Desde muy lento (cm/año) hasta muy rápido (m/s). La velocidad del movimiento tiene gran extremadamente rápidos, corresponden a catástrofes de gran violencia, ocasionalmente con muchos muertos y cuyo escape es poco probable

Caida de rocas : Consiste en la separación y caída rápida de fragmentos de roca desde una ladera o talud escarpado, generalmente vertical o subvertical. Caidos :s un tipo de movimiento de remoción en masa caracterizado por el giro o vuelco hacia adelante de uno o varios bloques de roca, que pivotan alrededor de un punto o línea de apoyo ubicado en la base o en el borde de una pendiente.Reptacion : Es un movimiento muy lento y progresivo de masa de suelo a lo largo de una pendiente, generalmente imperceptible durante un corto periodo.

1. Reconocimiento geológico-geotécnico: determinar tipo de suelo o roca, estratificación, contactos, fisuras, zonas meteorizadas, etc. 2. Geometría del talud: altura, inclinación, perfil longitudinal y transversal. 3. Hidrogeología: nivel freático, presencia de agua en talud, direcciones de flujo subterráneo. 4. Evidencias de movimientos anteriores: grietas, escarpes, superficies cóncavas o convexas, vegetación inclinada, etc. 5. Mediciones en sitio: inclinómetro, piezómetros, ensayos de penetración (SPT), densidad húmeda, humedad natural.

Partes de un Talud de un talud. El talud comprende una parte alta o superior convexa con una cabeza, cima, cresta o escarpe, donde se presentan procesos de recta y una parte baja o inferior cóncava con un pie, pata o base, en la cual ocurren principalmente procesos de depositacion

Los movimientos ocurren generalmente a lo largo de la superficie de falla

Excavaciones, sobrecargas, deforestación, alteración del drenaje natural.

Un talud es una superficie inclinada de terreno artificial, que resulta del corte, relleno o excavación del suelo o roca. Se caracteriza por tener un ángulo de inclinación respecto a la horizontal, el cual puede variar según las condiciones del terreno y la función de la obra

Un movimiento de remoción en masa (o simplemente "remoción") se refiere al desplazamiento de un volumen de suelo, roca o material superficial ladera abajo o fuera de su ubicación natural debido principalmente a la fuerza de la gravedad

Producen fuerzas inerciales en la ladera que aumentan los esfuerzos cortantes y pueden inducir deslizamientos de tipo rotacional o flujo

CLASIFICACION DE LOS MOVIMIENTOS DE MASA SEGÚN CRUDEN Y VARNES (1996)

Deslizamiento Rotacional :Es un tipo de movimiento donde una masa de suelo o roca se desplaza sobre una superficie curva de falla, como si girara alrededor de un eje paralelo al talud , ocurre principalmente en suelos arcillososDeslizamiento Traslacional : Implica el movimiento de una masa de material a lo largo de una superficie de falla plana o relativamente plana, con poca o ninguna rotación del bloque Flujo de suelos : Es un movimiento rápido o lento en el que el suelo se comporta como un fluido viscoso debido a alta saturación de agua o pérdida de estructura interna.

La saturación de agua en el suelo disminuye la cohesión, aumenta el peso del material y reduce la resistencia al corte.
