PARTIES DE LA PLAQUE MINICIC

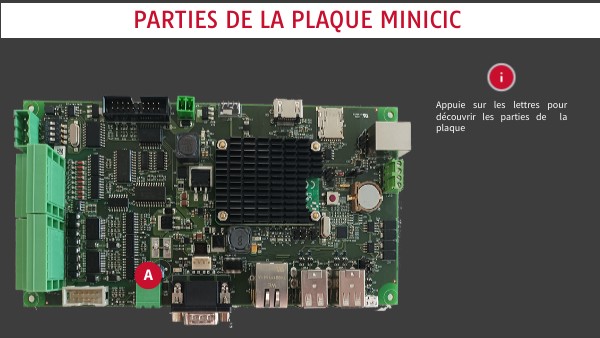

Appuie sur les lettres pour découvrir les parties de la plaque

PARTIES DE LA PLAQUE MINICIC

Alimentation 24 VCC

1.- GND2.- +24VCC

PARTIES DE LA PLAQUE MINICIC

Alimentation 24 VCC

Connecteur port série (X9)

1.- GND2.- +24VCC

Lecteur de carte Nayax ou Ingenico

PARTIES DE LA PLAQUE MINICIC

Connecteur HDMI (X3)

Image de l'écran tactile du terminal

PARTIES DE LA PLAQUE MINICIC

Connecteur plat 2x10 (X4)

Plaque de boutons de sélection de programmes et Stop

PARTIES DE LA PLAQUE MINICIC

Connecteur 2 voies

Sortie pour buzzer externe

PARTIES DE LA PLAQUE MINICIC

Connecteur entrées (X6)

Non connecté

PARTIES DE LA PLAQUE MINICIC

Connecteur sorties (X5)

Non connecté

PARTIES DE LA PLAQUE MINICIC

Fente pour carte micro SD

Carte contenant le programme du terminal

PARTIES DE LA CARTE MINICIC

Connecteur de câble plat 2x5

Valideur de pièces électroniques

PARTIES DE LA PLAQUE MINICIC

Connecteur x22

Clavier matriciel

PARTIES DE LA CARTE MINICIC

4 connecteurs USB (X14 et X15)

- Lecteur de carte de fidélité- Alimentation écran tactile
