Ley de Ohm y uso de la tabla de prueba (protoboard)
Pre-laboratorio
SoundCloud
Equipos y componentes
Como usarlo, limitaciones y cuidados.
Documento
Pre-laboratorio
Estructura y conexiones internas

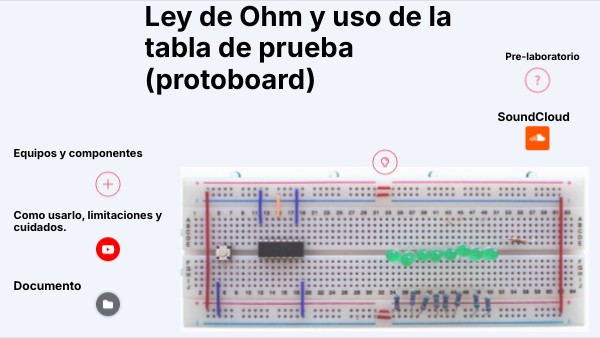

El protoboard (o tabla de prueba) es una herramienta esencial que permite interconectar componentes electrónicos (resistencias, capacitores, semiconductores, etc.) sin necesidad de soldar. Permite montar y modificar circuitos de manera fácil y rápida.El protoboard funciona porque sus orificios están conectados internamente por laminillas de contacto (o buses).
Pistas de Alimentación (Laterales): Están ubicadas en los extremos superior e inferior. Sus orificios están conectados entre sí de forma horizontal. Se utilizan principalmente para conectar las líneas de alimentación (voltaje positivo y negativo/tierra) a lo largo de la placa. Zona Central (Componentes): Esta zona está dividida por una ranura central (el eje). Los orificios están conectados entre sí de forma vertical, en grupos de cinco puntos. La ranura central rompe la continuidad, lo que permite insertar circuitos integrados (chips) a ambos lados sin que sus pines opuestos se conecten.
