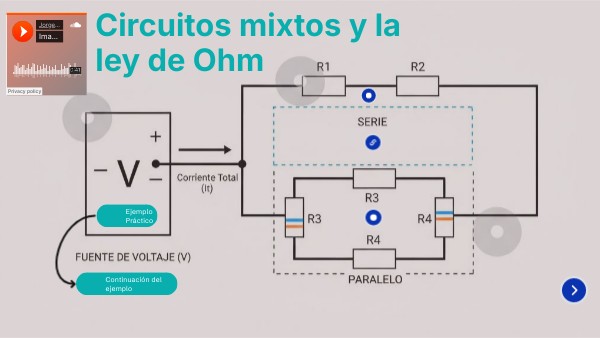

Circuitos mixtos y la ley de Ohm
Ejemplo Práctico
Continuación del ejemplo
LEY DE OHM EN CIRCUITOS
MIXTOS 1/2
Este ejemplo muestra la simplificación de un circuito mixto para aplicar la Ley de Ohm y encontrar la Corriente Total (It). Circuito: Un circuito consta de una Resistencia R1 en serie con un grupo de dos resistencias, R2 y R3, conectadas en paralelo entre sí. Datos del Circuito Voltaje de la Fuente (V): 12 V Resistencia 1 (R1): 4 Ohm Resistencia 2 (R2): 6 Ohm Resistencia 3 (R3): 3 Ohm Objetivo: Calcular la Resistencia Total (Rt) y la Corriente Total (It) del circuito. Paso 1: Simplificar el Grupo en Paralelo (R2 y R3)
LEY DE OHM EN CIRCUITOS
MIXTOS 2/2
Usamos la fórmula de "Producto sobre Suma" para encontrar la Resistencia Equivalente Paralela (Rp):Fórmula: Rp = (R2 * R3) / (R2 + R3)Cálculo:Rp = (6 Ohm * 3 Ohm) / (6 Ohm + 3 Ohm)Rp = 18 Ohm / 9 Ohm = 2 OhmLa nueva resistencia equivalente Rp es de 2 Ohm.Paso 2: Simplificar el Circuito en Serie (R1 y Rp)Ahora sumamos las resistencias en serie para encontrar la Resistencia Total (Rt):Fórmula: Rt = R1 + RpCálculo:Rt = 4 Ohm + 2 Ohm = 6 OhmLa Resistencia Total del circuito es de 6 Ohm. Paso 3: Aplicar la Ley de Ohm para la Corriente Total (It)Usamos la Ley de Ohm (I = V/R) para encontrar la Corriente Total (It):Fórmula: It = V / RtCálculo:It = 12 V / 6 Ohm = 2 A Respuesta Final:La Resistencia Total (Rt) del circuito mixto es 6 Ohm, y la Corriente Total (It) que sale de la fuente es 2 A.
