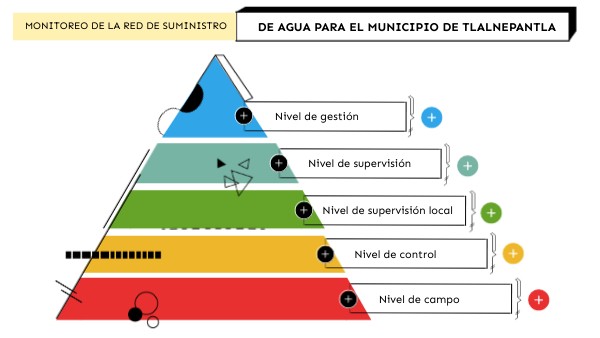

Monitoreo de la red de suministro de agua

de agua para el municipio de tlalnepantla

monitoreo de la red de suministro

Nivel de gestión

Nivel de supervisión

Nivel de supervisión local

Nivel de control

Nivel de campo

Medición directa y ejecución de acciones físicas

Relación con necesidades

• Medición de caudal, presion y temperatura del agua
• Activacion de valvulas segun condiciones del proceso

Protocolo de comunicación

• Hart
• 4 - 20 mA analógico
• Profibus PA / Foundation Fieldbus

Control local de los procesos automatizados.

Relación con necesidades

• Control de válvulas y bombas de agua.
• Recepción de señales de sensores de caudal o presión.
• Envío de datos al sistema SCADA.

Protocolo de comunicación

• EtherNet/IP (Rockwell Automation)

Control y adquisición de datos en estaciones remotas del sistema (por ejemplo, pozos, tanques o válvulas distribuidas).

Relación con necesidades

• Monitoreo de presion en tanques lejanos
• Transmision de datos hacia la SCADA o PLC central

Protocolo de comunicación

• DNP3 (para telemetría)
• Modbus RTU
• MQTT (para comunicación IoT de baja latencia)

Monitoreo y supervisión en tiempo real del sistema.

Relación con necesidades

• Monitoreo de variables de caudal, presión y consumo.
• Visualización gráfica del estado de válvulas y bombas.

• Registro de alarmas por fugas o sobreconsumo.

Protocolo de comunicación

• Modbus TCP/IP
• EtherNet/IP
• OPC UA / DA

Administración global de la información, toma de decisiones estratégicas y gestión de recursos.

Relación con necesidades

• Generación de reportes históricos.
• Análisis de consumo y detección de tendencias.

Protocolo de comunicación

• HTTP / HTTPS → Comunicación web segura.
• OPC UA → Integración estandarizada entre software industrial y empresarial.
