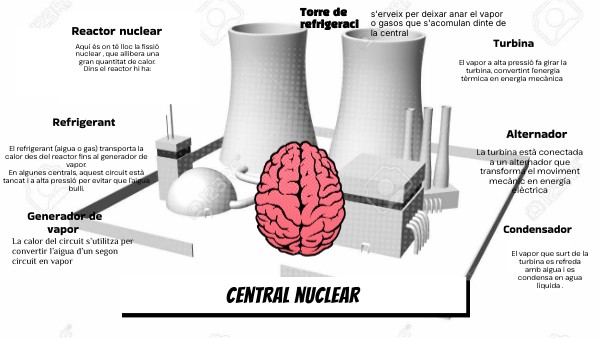

Torre de refrigeraci
s'erveix per deixar anar el vapor o gasos que s'acomulan dinte de la central
Reactor nuclear
Turbina
Aquí és on té lloc la fissió nuclear , que allibera una gran quantitat de calor. Dins el reactor hi ha:
El vapor a alta pressió fa girar la turbina, convertint l’energia tèrmica en energia mecànica
Refrigerant
Alternador
El refrigerant (aigua o gas) transporta la calor des del reactor fins al generador de vapor. En algunes centrals, aquest circuit està tancat i a alta pressió per evitar que l’aigua bulli.
La turbina està conectada a un alternador que transforma el moviment mecànic en energía elèctrica
Generador de vapor
Condensador
La calor del circuit s’utilitza per convertir l’aigua d’un segon circuit en vapor
El vapor que surt de la turbina es refreda amb aigua i es condensa en agua líquida .
Central nuclear
Central nuclear
Marc Realp Camprubí
