01
EQUIPO O SISTEMA
Ventilador aire primario
02
Identificación de componente criticos
03
Modos de falla de los componentes

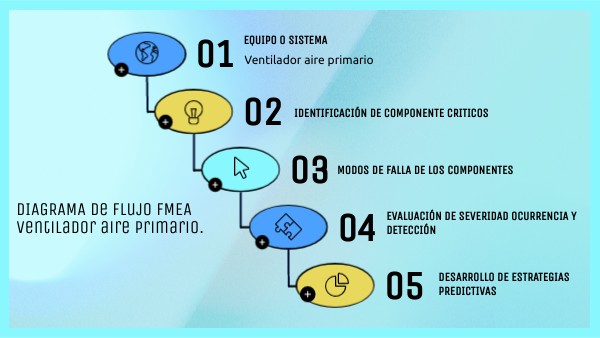

DIAGRAMA de flujo FMEA ventilador aire primario.
04
evaluación de severidad ocurrencia y detección
05
desarrollo de estrategias predictivas
Recomendaciones predictivas segun fmea
componentes criticos
Ventilador de aire primario.
Motor electrico: Encargado del accionamientoRodamientos (motor/ventilador): Soportar el eje del motor y permitir su giro libre, estable y alineado Palas / rotor : Transformar energía electromagnética en movimiento rotatorio Eje (fatiga / microgrietas): Mantienen el rotor centrado, transmitir energia mecanica
Evaluación de severidad, ocurrencia y detección - IDENTIFICAIÓN DE COMPONENTES CRITICOS
Ventilador aire primario
Contextualización del equipo
Equipo rotodinámico encargado de suministrar y controlar el flujo de aire necesario para el transporte y la combustión del carbón pulverizado en los quemadores de la caldera de una central termoeléctrica. El ventilador de aire primario es un equipo crítico dentro del sistema de combustión. Una falla en su funcionamiento puede provocar: Disminución de la potencia generada. Inestabilidad en la combustión. Incremento del consumo específico de combustible. Riesgo de paro forzado de caldera
Modos/ efecto de falla de los elementos
Motor electrico. Modo de falla: Fallo eléctrico, quemado / Pérdida total de aire → paro parcial/parada de caldera Rodamientos (motor/ventilador). Modo de falla: Desgaste , pitting, bloqueo / Vibración elevada → paro no planificado, daño a eje Palas / rotor . Modo de falla: Erosión, corrosión o daño por cuerpos extraños / Pérdida de caudal/eficiencia, desbalance → vibración Eje (fatiga / microgrietas). Modo de falla: Fractura por fatiga / Parada catastrófica, riesgo de daños mayores
FMEA VENTILADOR AIRE PRIMARIO
Jimmi Kaleth Povea Navarro
