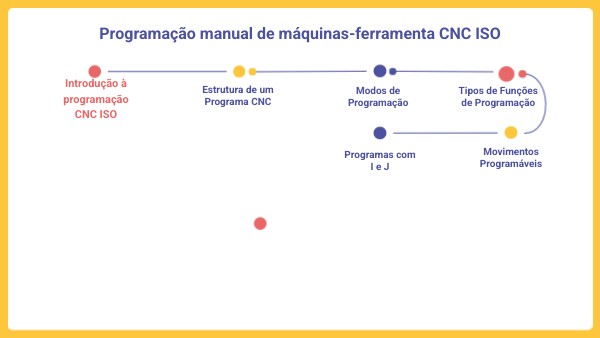

Programação manual de máquinas-ferramenta CNC ISO

Programação manual de máquinas-ferramenta CNC ISO

Introdução à programação CNC ISO

Estrutura de um Programa CNC

Modos de Programação

Tipos de Funções de Programação

Movimentos Programáveis

Programas com I e J

Movimentos Programáveis

🔸 Deslocamento Rápido (G00) Usado para mover a ferramenta rapidamente até o ponto desejado (sem cortar material). 🔸 Interpolação Linear (G01) Movimento retilíneo, com avanço definido. 🔸 Interpolação Circular (G02 / G03) Movimento em arco, horário (G02) ou anti-horário (G03), usado em contornos e cavidades.

Estrutura do Programa

• Composto por blocos (linhas) numerados: N10, N20, N30... • Cada bloco contém palavras que representam os comandos e parâmetros individuais. - G: Indicam tipos de movimento e operações, como corte ou movimentação. Exemplo: ■ G00: Movimento rápido sem corte. ■ G01: Movimento linear com avanço controlado. ■ G02: Interpolação circular no sentido horário.

- M: Funções auxiliares, como controle de ferramenta ou líquidos de corte. Exemplo: ■ M03: Ativar o eixo principal no sentido horário. ■ M06: Trocar ferramenta. - X, Y, Z: Coordenadas de posição. - F: Velocidade de Avanço(mm/min) - S: Velocidade do spindle. (rotação/min) - T: Ferramenta

Programação de Cotas

Sistemas Dimensionais

A ferramenta se move até a coordenada (X=20, Y=30, Z=-5) a partir da origem. Exemplo: G01 X20 Y30 Z-5 F150

• O sistema dimensional define a unidade de medida usada: - G20: polegadas - G21: milímetros (mais comum na Europa) Exemplo: N5 G21 (Programa em milímetros)

Estrutura do Programa

Cor amarela:blocos do progama Cor Roxa:Nome do progama Cor vermelha:comandos técnicos Cor azul:comandos de Maquinação Cor verde:Pograma

O que é um Programa CNC

• Um programa CNC é uma sequência de instruções codificadas que controlam os movimentos e funções de uma máquina-ferramenta. • Cada linha do programa é chamada de 'bloco'. • O código segue normas internacionais (ISO – G e M codes).

Programa

O0001 N10 T01 M06 N20 G21 N30 G90 N40 G00 X50 Y30 Z5 N50 S1200 M03 N60 G01 Z-5 F100 N40 G00 X50 Y30 Z5 N70 G00 X0 Y0 Z5 N80 M05 N90 M30

https://ncviewer.com/

Tipos de Funções de Programação

3️⃣Funções Tecnológicas: São aquelas que controlam diretamente o processo de usinagem, como movimentos e cortes. Exemplo: G01 X50 Y50 Z-10 F120 ● G01: Movimento linear. ● X50 Y50 Z-10: Movimentação até as coordenadas X=50, Y=50, Z=-10. ● F120: A velocidade de avanço é 120 mm/min.

Tipos de Funções de Programação

1️⃣ Funções Preparatórias (G): definem modos e movimentos. Ex: G00, G01, G02. 2️⃣ Funções Auxiliares (M): comandos de controlo. Ex: M03 (ligar o spindle), M05 (parar o spindle), M30 (fim do programa),T01: Selecionar a ferramenta número 1.

Absoluto e Incremental

• G90 – Programação absoluta: coordenadas em relação à origem da peça. • G91 – Programação incremental: coordenadas em relação à posição Exemplo: N10 G90 G00 X50 Y30 (Movimento absoluto) N20 G91 G01 X10 Y-10 Z-10 F100 (Movimento incremental 10mm à frente e 10mm abaixo)

Programas com I e J

Eles são usados junto com os comandos: G02 → interpolação circular horária G03 → interpolação circular anti-horária Esses comandos fazem a ferramenta descrever um arco de círculo entre dois pontos.

I :Distância do centro do arco em relação ao ponto inicial, no eixo X

J :Distância do centro do arco em relação ao ponto inicial, no eixo Y
