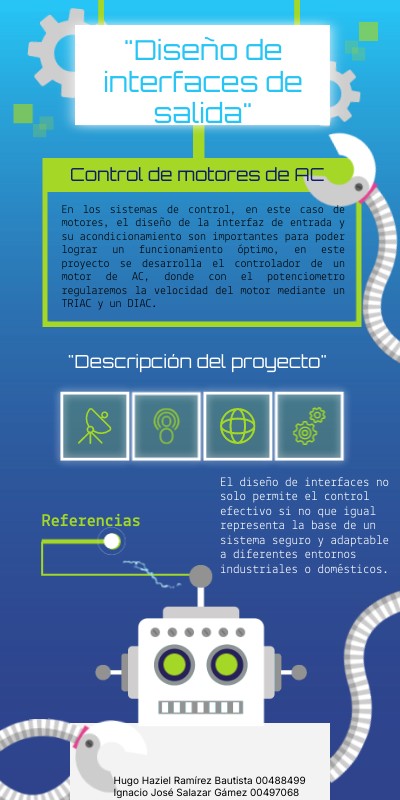

"Diseño de interfaces de salida"

Control de motores de AC

En los sistemas de control, en este caso de motores, el diseño de la interfaz de entrada y su acondicionamiento son importantes para poder lograr un funcionamiento óptimo, en este proyecto se desarrolla el controlador de un motor de AC, donde con el potenciometro regularemos la velocidad del motor mediante un TRIAC y un DIAC.

"Descripción del proyecto"

El diseño de interfaces no solo permite el control efectivo si no que igual representa la base de un sistema seguro y adaptable a diferentes entornos industriales o domésticos.

Referencias

Hugo Haziel Ramírez Bautista 00488499 Ignacio José Salazar Gámez 00497068

Diagramas y PCB de proyecto

Interfaz de entrada

Este es el medio en el cual el usuario o el sensor envía una señal al propio sistema para controlarlo, en este caso es el potenciómetro la interfaz que se tiene de entrada, ya que convierte el ajuste manual en una señal de voltaje variable.

Importancia del diseño de interfaz

Para el diseño de la interfaz del proyecto se debe tener precisión y efectividad del controlador, una señal correctamente implementada permite que la señal con la que se este trabajando sea estable, limpia y sin ruido, para evitar que tenga fallos en su etapa de potencia, asegurando así el funcionamiento óptimo del sistema, con estas características:-Estabilidad Precisión y efectividad -Protección

¿Qué es el acondicionamiento de señales?Es un proceso para poder adaptar la señal de entrada, para que sea utilizada de manera efectiva por el sistema de control, esto puede contener la amplificación, filtrado, aislado o conversión. En el proyecto: -DIAC y TRIAC controlan el disparo -Capacitor y resistencias ayudan al retardo y suavizado del disparo -Diodos no permiten el paso de corriente a la inversa en el sistema

Referencias

Boylestad, R. L., & Nashelsky, L. (2016). Electrónica: Teoría de Circuitos y Dispositivos Electrónicos (11ª ed.). Pearson Educación.→ Explica los principios de funcionamiento de componentes como DIAC, TRIAC y el control de potencia en corriente alterna. Sedra, A. S., & Smith, K. C. (2015). Microelectronic Circuits (7ª ed.). Oxford University Press. → Referencia clave sobre acondicionamiento de señales y diseño de interfaces analógicas. Mishra, D. (2019). Signal Conditioning for Measurement and Control. Elsevier. → Describe métodos de amplificación, aislamiento y filtrado de señales en sistemas de control. Texas Instruments (2020). “Optocoupler Design Guide.” Disponible en: https://www.ti.com → Guía técnica sobre el uso de optoacopladores para aislamiento entre señales de control y potencia. Microchip Technology Inc. (2021). AN958 – Triac Control Using Microcontrollers. → Documento de aplicación que describe cómo disparar un TRIAC usando un microcontrolador y circuitos de acondicionamiento.
