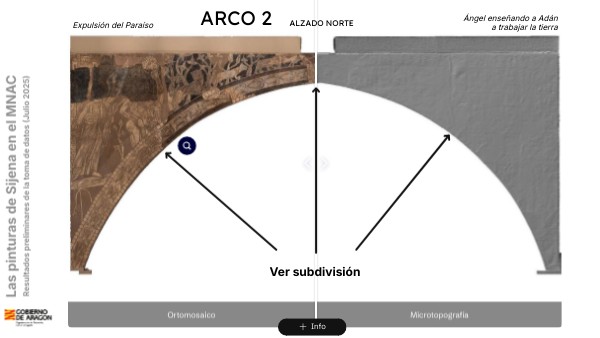

arco 2
Ángel enseñando a Adán a trabajar la tierra
alzado norte
Expulsión del Paraíso
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Ver subdivisión
Info
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Info
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
ARCO 1
ARCO 3
ALZADO SUR
ALZADO SUR
+ Info
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
+ Info
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Info
arco 2
Inspección del sistema de sustentación
alzado norte
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Info
arco 2
alzado norte
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Info
arco 2
alzado norte
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
ARCO 3
ALZADO SUR
CONTROL DE CAMBIOS
Humedades anteriores y posteriores al 1995
Info
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
ARCO 5
ALZADO SUR
CONTROL DE CAMBIOS
Info
Humedades en el interior
Los cercos de humedad encontrados en el exterior se hacen igualmente evidentes en el interior, afectando a las telas y al bastidor. Los marcos de los registros habilitados para la inspección interna podrían haber sido creados con posterioridad al episodio de humedad, pues sus maderas parecen más nuevas y no presentan cercos similares.
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
ARCO 3
ALZADO NORTE
CONTROL DE CAMBIOS
Info
Reverso 2025
Anverso 2025
Usa esta cara de la tarjeta para dar más información sobre un tema. Focalízate en un concepto. Haz que el aprendizaje y la comunicación sean más eficientes.
1950
2011
2025
Las pinturas de Sijena en el MNAC
1987
1988
1995
1990
Resultados preliminares de la toma de datos (Julio 2025)
Para el montaje del plafón perdido, en 1995 su reverso fue reforzado con unos tableros sobre los que hoy aparecen nuevas huellas de escorrentías. Todo indica que los síntomas de humedad responden a dos episodios de filtraciones distintos: el que obligó a retirar las reintegraciones en los 80, y otro posterior al montaje en la sala en 1995. Haga clic en la imagen para ampliar.
Título
Escribe aquí una descripción breve
ARCO 5
INTRADOS
CONTROL DE CAMBIOS
Las pinturas de Sijena en el MNAC
Resultados preliminares de la toma de datos (Julio 2025)
Info
Humedad descendente
La pieza señalada es independiente del bastidor original de la pintura. Forma parte de la prótesis de prolongación del arco añadida para el montaje del año 1995 en la sala 16, y muestra huellas de humedad que solo pueden ser debidas a una filtración posterior.
Eliminación reintegraciones de Gudiol
En algún momento de la década se eliminan las reintegraciones de Gudiol y se cubren las lagunas con solución neutra. En el proceso se pierden partes de la pintura original, pero... ¿por qué? No se ha encontrado explicación
Escaneo dinámico (SLAM)
Esta tecnología ha permitido operar en el interior de los arcos donde los escaneos estáticos no son posibles. Aún siendo menos precisos capturan la información necesaria para la restitución gráfica de las estructuras y su inserción en la arquitectura de la sala 16. El escáner se ha introducido en cada media arcada a través del hueco registrable en su intradós, con el auxilio de una pértiga telescópica articulada.
Humedad procedente de filtración
en resumen...
La información recibida del MNAC adolece de importantes lagunas que obstaculizan la interpretación de estos hechos.
- Oponerse al traslado por criterios técnicos a la vez que se ocultan datos tan importantes invalida cualquier argumentación.
- Las conclusiones actuales llevan a la convicción de que han existido y existen graves deficiencias en la conservación de los bienes de Sijena.
siguiente
Incisión o arañazo
Humedad procedente de filtración
Humedad procedente de filtración
El manejo de la luz rasante dibuja los contornos de las reposiciones y cualquier rasgo de la superficie que tenga relieve.
Humedades en la sala 16
Resulta difícil de rebatir el hecho de que en algún momento desde que las pinturas de la sala capitular de Sijena fueron trasladadas al espacio de la sala 16 del MNAC en el año 1995 se ha tenido que producir un accidente con una importante filtración de agua. Se ha acreditado que el cuidado de las pinturas de Sijena ha sido bastante deficiente. Datos y pruebas contra la narrativa oficial de la institución que atribuye todos los daños por humedades a hechos acaecidos en el pasado sobre los que tampoco asume ninguna responsabilidad. El MNAC debe ahora explicar los motivos para la omisión de mucha información sobre hechos probados que afectan a las pinturas de Sijena.
Modelo digital de superficie (DEM)
La imagen sombreada de un DEM da acceso a una minuciosa inspección del estado de la superficie pictórica. En ella resultan discernibles las divisiones en bastidores así como los contornos de la pintura original.
Eliminación reintegraciones de Gudiol
En algún momento de la década se eliminan las reintegraciones de Gudiol y se cubren las lagunas con solución neutra. En el proceso se pierden partes de la pintura original, pero... ¿por qué? No se ha encontrado explicación
Modelo digital de superficie (DEM)
Exploración con luz rasante dinámica virtual
Al manejar el punto de procedencia de la iluminación global se manifiestan todos los accidentes de la superficie del conjunto tales como:
- Pliegues del tejido atribuibles a tensiones transmitidas por los bastidores y/o la estructura de sustentación y montaje.
- Pérdida de adhesión entre la tela y el emparrillado.
- Lesiones por impacto.
Lo que el museo no muestra: una denuncia necesaria
El Museo Nacional de Arte de Cataluña aloja ocultas dentro de la estructuras de soporte de las pinturas de la sala capitular de Sijena varias colillas de cigarrillos. También una significativa cantidad de suciedad, cascotes, cajas de pequeño material y restos de piezas sueltas abandonadas sin función, como tornillos y trozos de perfiles metálicos sin fijar, etc.Todo ello constituye prueba de falta de celo profesional en la conservación de las pinturas de Sijena.
¿Ver más?
MNAC: dejadez entre bastidores.
Cambios en la musealización:
La sala 16 es objeto de una intervención en 2011 con varios objetivos:
- Mejora de la iluminación. Instalación de luminarias en falsos salmeres y en la viga axial.
- Construcción de elementos de pladur: trasdosado de pilares.
- Cambio de color a tono tierra.
- Creación de aberturas registrables en los semiarcos para labores de conservación preventiva.
- instalación de vitrinas.
Arco 2 oeste
El empleo de cámara 360 con el auxilio de una pértiga articulada y con fuente de luz led incorporada ha permitido la inspección del interior de los arcos. Gracias a ello se ha podido examinar:
- Estado de conservación de las pinturas por el reverso.
- La accesibilidad y características de los elementos de unión entre bastidores y entre éstos y la estructura portante.
- La distribución de los travesaños de separación de los alzados.
- El estado de conservación de la envolvente arquitectónica.
Modelo digital de superficie (DEM)
El mapa de relieve coloreado muestra las deformaciones locales, alabeos y discontinuidad de planos entre los bastidores que articulan las enjutas. Contiene información 3D que ha permitido cuantificar estas distorsiones respecto al plano de comparación, obtener perfiles y curvas de nivel.Esta infomación respalda la necesidad de destrabar los bastidores y determina medidas de protección específicas en los embalajes de cada pieza.
Cambios ocurridos entre 1995 y 2025
La minuciosa comparación entre la ortofoto del estado actual y las imágenes del inventario público del MNAC tomadas entre el año 1995 y el 2011 ha puesto de manifiesto daños o cambios cuya causa necesita ser explicada. ¿Han podido ocurrir sin ser detectados por el personal técnico de la institución? ¿Han sido excluidos de la documentación entregada por alguna causa?
Humedades
En varios arcos se aprecian signos de un episodio (al menos) de humectación de las pinturas con aparente origen en una filtración desde el techo de la sala. Las humedades han dejado cercos y producido óxido en los clavos y son localizables en el interior y el exterior en los mismos lugares. Sin embargo, a juzgar por lo que se puede ver en las fotos de inventario, en el año 1995, tales humedades aún no se habían producido. No se ha recibido información acerca de este accidente o de medidas tomadas en su momento.
