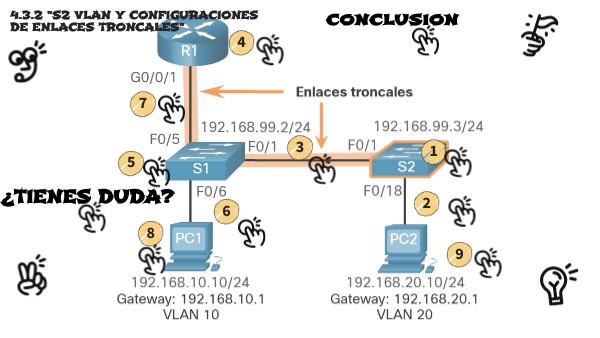

4.3.2 "S2 VLAN Y CONFIGURACIONES DE ENLACES TRONCALES"

conclusion

¿TIENES DUDA?

PC1

Aqui se encuentra el PC1 en VLAN 10- IP 192.168.10.1./24-Gateway 192.168.10.1 el gateway se estaria configurando en el router r1 para dar salida a VLAN.

ENLACE F0/18

Aqui se encuentra el Puerto Fa0/18 en VLAN 20 (red 192.168.20.0/24). El cual ocupa los siguientes comandosvlan 20name LAN20 interface fa0/18 switchport mode access switchport access vlan 20 no shutdown

ENLACE S1 A S2

Aqui el enlace troncal transporta múltiples VLANs y utiliza los siguientes comandos:interface fa0/1 switchport mode trunk no shutdown

PUERTO F0/5

Aqui se encuentra el Fa0/5 es troncal hacia el router r1 para permitir inter-VLAN routing.Los comandos que ocupa son:interface fa0/5 switchport mode trunk no shutdown

S2

Aqui se encuentra la IP de administración en VLAN 99: 192.168.99.3/24 El cual ocupa los comandos vlan 99name Management interface vlan 99 ip address 192.168.99.3 255.255.255.0 no shutdown

PUERTO F0/06

Aqui se encuentra el puerto Fa0/06 en VLAN 10(red 192.168.10.0/24).Los comandos que utiliza son:interface fa0/6 switchport mode access switchport access vlan 10 no shutdown

S1

Aqui el switch S1 tambien participa en el troncal y soporta VLAN 10,20 Y 99.Algunos de los comandos que utiliza son:vlan 10 vlan 20 vlan99

PC2

Aqui se encuentra la PC2 en VLAN20-red 192.168.20,0/24 ya explicado en el puerto Fa0/18

CONCLUSION

Las VLANs separan las redes logicamente para mejorar seguridad y control del trafico. Los comandos generales son:vlan10 vlan20 vlan99

r1

Aqui se encuentra el Gateway de administración: 192.168.99.1 el cual utiliza los siguientes:ip default-gateway 192.168.99.1
