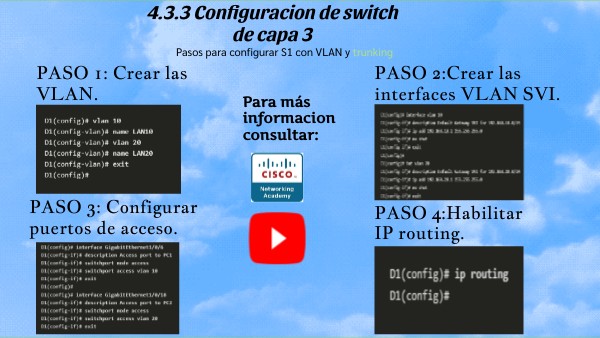

4.3.3 Configuracion de switch de capa 3
Pasos para configurar S1 con VLAN y trunking
PASO 1: Crear las VLAN.
PASO 2:Crear las interfaces VLAN SVI.
Para más informacion consultar:
PASO 3: Configurar puertos de acceso.
PASO 4:Habilitar IP routing.
¿QUE REALIZAN ESTAS LINEAS?
Se configura el SVI para VLANs 10 y 20, aqui las direcciones IP configuradas servirán como de manera predeterminadas gateways para los hosts de las VLAN respectivas.
¿QUE REALIZAN ESTAS LINEAS?
En este paso se configuran los puertos de acceso que se conectan a los hosts y asignandolos a sus respectivas VLAN.
¿QUE REALIZAN ESTAS LINEAS?
Finalmente se habilita el enrutamiento IPv4 con el comando de configuración ip routing global para permitir el intercambio de tráfico entre las VLAN 10 y 20, es importante que se ejecute este comando para habilitar el inter-VAN routing en un switch de capa 3 para IPv4.
¿QUE REALIZAN ESTAS LINEAS?
Con estas lineas de codigo se hace la creacion de las dos VLAN como se muestra en el ejemplo
