Présentation projet

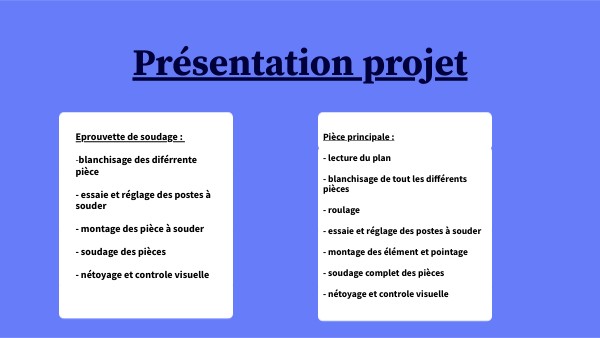

Présentation projet

Eprouvette de soudage : -blanchisage des diférrente pièce - essaie et réglage des postes à souder - montage des pièce à souder - soudage des pièces - nétoyage et controle visuelle

Pièce principale : - lecture du plan - blanchisage de tout les différents pièces - roulage - essaie et réglage des postes à souder - montage des élément et pointage - soudage complet des pièces - nétoyage et controle visuelle

Eprouvette de soudage

- Une éprouvette de soudage sert à tester la qualité d'un assemblage soudé en reproduisant les conditions réelles de soudage. Elle permet de réaliser des essais mécaniques, métallurgiques ou non destructifs pour valider la conformité du procédé. - Le blanchissage de l’acier avant soudage sert à éliminer la calamine, la rouille et les impuretés de surface afin d’obtenir un métal propre. Cela favorise une meilleure fusion et améliore la qualité et la résistance du cordon de soudure. - Les diférents poste à souder utiliser sont au nombre de trois : - Poste à souder MAG (métal actif gaz) ESAB rebel emp 320ic - Poste à souder TIG (tungsten inert gaz) - Poste à souder MMA (manual métal arc) Tout les testes de soudage on était réaliser sur des chute de tole afin de ne pas me lancer sur mes pièces sans réglage fixe.

Montage des pièce à souder

Pour réaliser un écartement entre mes deux pièce je me suis servie de deux bout de métale d'apport de 2mm de diamètre et de deux aiment de soudage pour tenire le tout.

soudage des pièces

Soudure MAG

Soudure MMA

Soudure TIG

Nétoyage et controle des pièces

Le controle visuel de ma pièce à était écrit sur une feille A4 en précisant les type de poste et les défault qui leur sont propre. Le netoyage à était réaliser avec une brosse métalique et un burin.

Pièce principale

après une lecture du plan et de toute les étapes nécésaire à la réalisation de la pièce souder je me suis lancer sur le blanchisage complète de mes pièces à l'aide d'un disque à meuler monter sur une meuleusse d'angle.

Roulage

Afin de rouler corectement ma pièce, je me suis munie de ma "voile" comme gabarit.

Essaie et réglage des postes à souder

Le poste à souder est munie d'un systeme de réglage "synergique" se qui me permet de me faciliter les réglages.

Montage des pièce à souder

Afin de facilité le montage de ma pièce je me suis muni de serre joint et d'aiment de soudage pour brider ma pièce lors du soudage pour éviter quelle se courbe du à la chaleur.

Soudage complet des pièces

Soudure TIG

Soudure MAG

Soudure MMA
