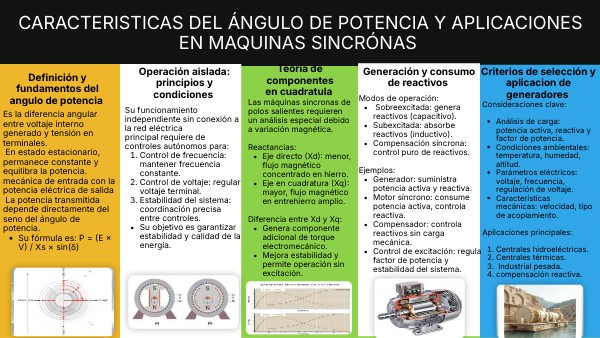

CARACTERISTICAS DEL ÁNGULO DE POTENCIA Y APLICACIONES EN MAQUINAS SINCRÓNAS
Teoría de componentes en cuadratula
Operación aislada: principios y condiciones
Criterios de selección y aplicacion de generadores
Generación y consumo de reactivos
Definición y fundamentos del angulo de potencia
Modos de operación:
- Sobreexcitada: genera reactivos (capacitivo).
- Subexcitada: absorbe reactivos (inductivo).
- Compensación síncrona: control puro de reactivos.
Ejemplos:
- Generador: suministra potencia activa y reactiva.
- Motor síncrono: consume potencia activa, controla reactiva.
- Compensador: controla reactivos sin carga mecánica.
- Control de excitación: regula factor de potencia y estabilidad del sistema.
Las máquinas síncronas de polos salientes requieren un análisis especial debido a variación magnética.Reactancias:
- Eje directo (Xd): menor, flujo magnético concentrado en hierro.
- Eje en cuadratura (Xq): mayor, flujo magnético en entrehierro amplio.
Diferencia entre Xd y Xq:
- Genera componente adicional de torque electromecánico.
- Mejora estabilidad y permite operación sin excitación.
Consideraciones clave:
- Análisis de carga: potencia activa, reactiva y factor de potencia.
- Condiciones ambientales: temperatura, humedad, altitud.
- Parámetros eléctricos: voltaje, frecuencia, regulación de voltaje.
- Características mecánicas: velocidad, tipo de acoplamiento.
Aplicaciones principales:
- Centrales hidroeléctricas.
- Centrales térmicas.
- Industrial pesada.
- compensación reactiva.
Su funcionamiento independiente sin conexión a la red eléctrica principal requiere de controles autónomos para:
- Control de frecuencia: mantener frecuencia constante.
- Control de voltaje: regular voltaje terminal.
- Estabilidad del sistema: coordinación precisa entre controles.
- Su objetivo es garantizar estabilidad y calidad de la energía.
Es la diferencia angular entre voltaje interno generado y tensión en terminales. En estado estacionario, permanece constante y equilibra la potencia. mecánica de entrada con la potencia eléctrica de salida La potencia transmitida depende directamente del seno del ángulo de potencia.
- Su fórmula es: P = (E × V) / Xs × sin(δ)
