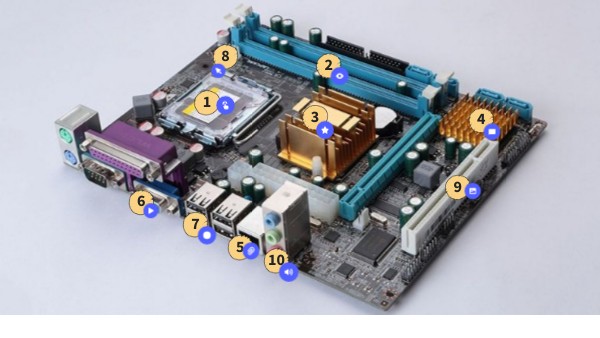

PLACA BASE-UXUE LÓPEZ

10

Ventilador

Esto se debe a que, los ventiladores son un componente que se encarga de refrigerar los demás elementos internos de la PC para que no se sobrecalienten, lo que a su vez, evita que se dañen otras piezas y haciendo que la vida útil del equipo sea más larga y pueda funcionar correctamente. En resumen, la misión que tienen los ventiladores es mantener bajo control la temperatura interna del equipo.

https://www.indexstore.cl/blogs/blog-indexstore/para-que-sirven-los-ventiladores-de-computadora

ZÓCALO DEL PROCESADOR

El socket o zócalo es la zona de la placa base donde se instala la CPU, posicionada al costado de los slots de memoria RAM y justo encima de las ranuras PCI-Express. Intel y AMD han ido desarrollando varios sockets conforme iban lanzando familias de procesadores. Como es de esperar, el socket y el procesador deben ser compatibles, pero puede darse el caso que sean incompatibles. ¿Cómo? Por cuestiones del chipset, que ya abordamos en un post separado en su ocasión. Normalmente, se lanza el socket junto con una generación de procesadores; un año después, Intel o AMD lanzan nuevos procesadores que suelen ser compatibles con el socket que ya está en el mercado. Sin embargo, si tenemos una placa base con un chipset de gama baja, puede que no sea compatible con los nuevos procesadores.

• El socket es el lugar donde se instala la CPU en la placa base, cerca de RAM y PCI-Express.
• Intel y AMD crean nuevos sockets con cada generación de procesadores.
• La compatibilidad entre socket y procesador puede verse afectada por el chipset.
• Los nuevos procesadores suelen ser compatibles con sockets anteriores, pero placas con chipsets bajos pueden no ser compatibles.

https://www.pccomponentes.com/socket-que-es?srsltid=AfmBOorqcq9duulaSCuiqIdmdgjOVN7suDL8gZWhTOeauzdjnTrfwlCs

Puente Norte

(North Bridge)

¿Qué es el Puente Norte(North Bridge) de un ordenador? El Puente Norte(North Bridge) de un ordenador es el integrado que controla las funciones de acceso que entran y salen de la CPU, PCIExpress o AGP, memorias RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de manejar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express. De esa forma, sirve de conexión entre la placa base y los principales componentes de la PC(por esta razón se le llama puente).

https://www.electrogenios.com/puente-norte-north-bridge-de-un-ordenador/

VGA

VGA, o Matriz de Gráficos de Video (Video Graphics Array), es una interfaz muy antigua de pantalla estándar que se utiliza para conectar dispositivos de salida de video a computadoras, así como proyectores, pantallas, monitores y televisores. Rápidamente se convirtió en el estándar de la industria para la visualización de gráficos en pantallas de computadora. Los cables VGA suelen usar un conector de 15 pines y admiten resoluciones de hasta 640x480 píxeles. Si bien se han desarrollado tecnologías más recientes que ofrecen resoluciones más altas y frecuencias de actualización más rápidas, VGA sigue siendo ampliamente utilizado debido a su compatibilidad con hardware más antiguo y su facilidad de uso.

https://www.lenovo.com/ph/en/glossary/vga/#:~:text=VGA%2C%20or%20Video%20Graphics%20Array,displays%20to%20monitors%20and%20TVs.

Puertos PCI

Un puerto PCI (Peripheral Component Interconnect) es una ranura física en la placa base de un ordenador que permite conectar tarjetas de expansión para añadir funcionalidades, como tarjetas de sonido o de red. Este estándar, muy común en los ordenadores de los años 90 y 2000, ha sido reemplazado en la actualidad por el bus más rápido y eficiente PCI Express (PCIe).

https://es.wikipedia.org/wiki/Peripheral_Component_Interconnect#:~:text=En%20inform%C3%A1tica%2C%20Peripheral%20Component%20Interconnect,directamente%20a%20la%20placa%20base.

Puertos USB

Un conector USB se refiere a los conectores ubicados en la placa base que permiten conectar dispositivos USB a tu computadora. Básicamente, estos conectores internos proporcionan una vía para transferir datos entre la pc y los periféricos USB.

https://www.lenovo.com/co/es/glosario/conector-usb/#:~:text=Un%20conector%20USB%20se%20refiere,pc%20y%20los%20perif%C3%A9ricos%20USB.

• Tipos de conectores de audio en la placa base(Puertos externos):
• Estos son conectores de 3,5 mm, usualmente de colores, ubicados en la parte trasera de la computadora.
• Conector verde: Salida para auriculares o altavoces.
• Conector rosa: Entrada para micrófonos.
• Conector azul: Entrada para interfaces de audio o mesas de mezcla.
• Conector negro/gris: Salida de audio adicional.

Conector de audio

Un conector de audio en la placa base puede ser un puerto de audio analógico o un encabezado, que permite conectar dispositivos de audio. Los puertos externos (traseros) son conectores de jack de 3,5 mm para auriculares y micrófonos, mientras que los encabezados internos (AAFP o F_Audio) en el panel frontal de la placa base permiten conectar los puertos de audio frontales de la caja del PC al chip de audio de la placa base.

https://www.ticarte.com/contenido/conectores-externos-de-la-placa-base#:~:text=Los%20conectores%20externos%20(Back%20Panel,de%20placas%20bases%20m%C3%A1s%20avanzadas.

Ranura de memoria RAM

¿Qué es una ranura de memoria? Una ranura de memoria es un conector físico en la placa base de una computadora, diseñado para insertar módulos de memoria. Esta ranura permite expandir la memoria de tu sistema, mejorando su capacidad para manejar datos y ejecutar aplicaciones con mayor fluidez. También se le conoce como ranura para memoria RAM o ranura DIMM.

https://www.lenovo.com/mx/es/glosario/ranura-de-memoria/?srsltid=AfmBOoqqyZew8sGVFu4g51kujuCoNcRusv4NCO9M6eEXSq6nswrcbFB_

Puente Sur

El Southbridge o puente sur, también conocido como Concentrador de Controladores de Entrada/Salida (I/O Controller Hub, ICH), es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte.

https://es.wikipedia.org/wiki/Puente_sur

LAN

¿Qué es un Puerto LAN? Los puertos LAN (Local Area Network) son componentes esenciales en la conectividad de redes domésticas y empresariales. Permiten la interconexión de dispositivos para compartir archivos, recursos y acceder a Internet. Esta ampliación ofrece una comprensión más profunda de los puertos LAN, su funcionamiento, tipos y su importancia en las redes modernas.

https://ibertronica.es/blog/actualidad/puertolan/
