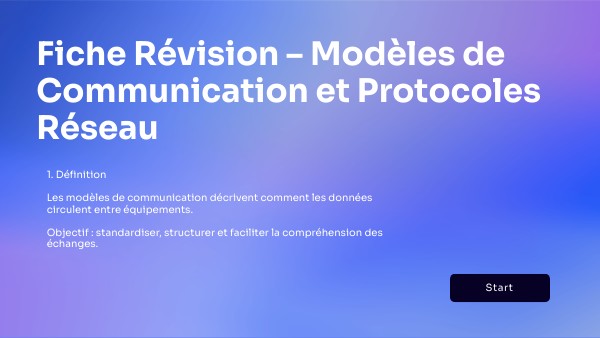

Fiche Révision – Modèles de Communication et Protocoles Réseau
1. Définition Les modèles de communication décrivent comment les données circulent entre équipements. Objectif : standardiser, structurer et faciliter la compréhension des échanges.
Start
Modèle OSI (Open Systems Interconnection)
Modèle TCP/IP
OSI vs TCP/IP
SOMMAIRE
Données, Segments, Paquets et Trames
Encapsulation / Décapsulation
Protocoles TCP/IP et RFC
Normes IEEE 802
Ethernet (IEEE 802.3)
Modèle OSI (Open Systems Interconnection)
•Créé fin 1970, normalisé ISO 7498 (1984). •Architecture 7 couches, chaque couche a un rôle précis pour la communication. •Usage pédagogique et diagnostic. •Idéal pour projets multi-protocoles ou multi-fournisseurs.
Modèle TCP/IP
Créé en 1976, utilisé pour Internet. Architecture 4 couches principales (parfois 5 pour correspondance OSI).
Remarque :
OSI vs TCP/IP
TCP/IP = modèle pratique, utilisé dans la majorité des réseaux actuels. OSI = modèle pédagogique et analytique.
Données, Segments, Paquets et Trames
Encapsulation / Décapsulation
•Encapsulation : chaque couche ajoute un en-tête → PDU : Application → Segment → Paquet → Trame → Bits. •Décapsulation : le destinataire retire chaque en-tête dans l’ordre inverse.
Protocoles TCP/IP et RFC
RFC (Request for Comments) : documents normalisant Internet. Processus : Draft → RFC → Standard Internet. Termes clés : MUST, SHOULD, MAY (RFC 2119).
Normes IEEE 802
Objectif : Standardiser les réseaux locaux (LAN) et métropolitains (MAN), filaires ou sans fil. Couches concernées : Physique et Liaison de données du modèle OSI. Sous-couches de la liaison : •LLC (Logical Link Control) : Communication entre couches supérieures et matériel, contrôle des erreurs et flux. •MAC (Media Access Control) : Gestion de l’accès au support, contrôle des collisions, partage des médias.
Points clés
Assure interopérabilité entre équipements de fabricants différents. Définition des protocoles et méthodes d’accès au média. Le numéro « 802 » est simplement le premier numéro disponible pour une norme IEEE.
9. Ethernet (IEEE 802.3)
•Réseau local filaire ou backbone. •Trames avec MAC source/destination. •CSMA/CD pour collision sur bus, désactivé en full-duplex. •Vitesse : 10 Mbps → 100 Mbps → 1 Gbps → 10 Gbps. vTopologie : initialement bus, aujourd’hui étoile via switch.
