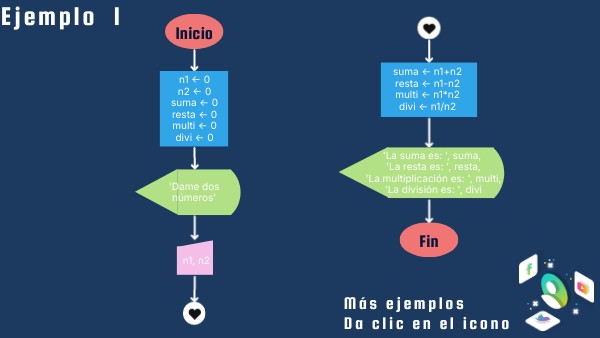

Ejemplo 1

Ejemplo 1

Inicio

suma <- n1+n2 resta <- n1-n2 multi <- n1*n2 divi <- n1/n2

n1 <- 0 n2 <- 0 suma <- 0 resta <- 0 multi <- 0 divi <- 0

'La suma es: ', suma, 'La resta es: ', resta, 'La multiplicación es: ', multi, 'La división es: ', divi

'Dame dos números'

Fin

n1, n2

Más ejemplos Da clic en el icono

Ejercicio

Realiza un diagrama de flujo, que ayude a los artesanos de la localidad a calcular su ganancia por Venta de Artesanías.Un artesano quiere calcular cuánto dinero gana por cada pieza de cerámica tradicional que vende. Para esto necesita saber:

• Las horas que invierte en hacer una pieza
• El valor que cobra por hora de trabajo
• El costo de los materiales (arcilla, pinturas, etc.)

Fórmula para calcular la ganancia: Ganancia = (Horas trabajadas × Valor por hora) - Costo de materiales Tu tarea. Crear un diagrama de flujo que:

1. Pida al usuario que ingrese los 3 datos necesarios
2. Calcule la ganancia del artesano
3. Muestre el resultado

Inicio

Marca el inicio del diagrama de flujo. Su símbolo es una elipse y siempre se pone al principio de todo DDF.

Inicio

Inicialización de Variables

Se utiliza un rectángulo, al inicio del DDF defines que variables vas a necesitar en tu DDF. En este ejemplo definimos N1 y N2 como las variables que se le van a pedir al usuario y Suma, Resta, Multi y Divi como variables que se usarán para hacer las operaciones y dar un resultado.

Hablar con el usuario

Pide al usuario que le proporcione los dos números para realizar las operaciones.

Guardar Datos

Guarda los números que dio el usuario en las variable N1 y N2 respectivamente.

Conector

Permite continuar en otra parte de la hoja si el espacio es limitado. Pueden tenerse varios conectores, por eso el símbolo que lleve dentro no debe faltar.

Fin

Marca el fin del diagrama de flujo. Su símbolo es una elipse y siempre se pone al terminar el DDF.

Fin

Conector

Permite continuar en otra parte de la hoja si el espacio es limitado. Pueden tenerse varios conectores, por eso el símbolo que lleve dentro no debe faltar.

Operaciones

Otra funcion del rectángulo es el hacer operaciones o cálculos. En este ejemplo Realiza las operaciones y guarda los resultados en las variables, suma, resta, multi y divi

Hablar con el usuario

Muestra en pantalla los resultados de las operaciones, cuando quiere mostrar un texto este se pone entre apóstrofes ‘texto a mostrar’ y cuando se quiere mostrar el contenido de una variable sólo se pone el nombre, por ejemplo si queremos mostrar el resultado de la suma con el texto 'La suma es: (resultado de la suma)' se escribe de la siguiente manera: ‘La suma es: ',suma
