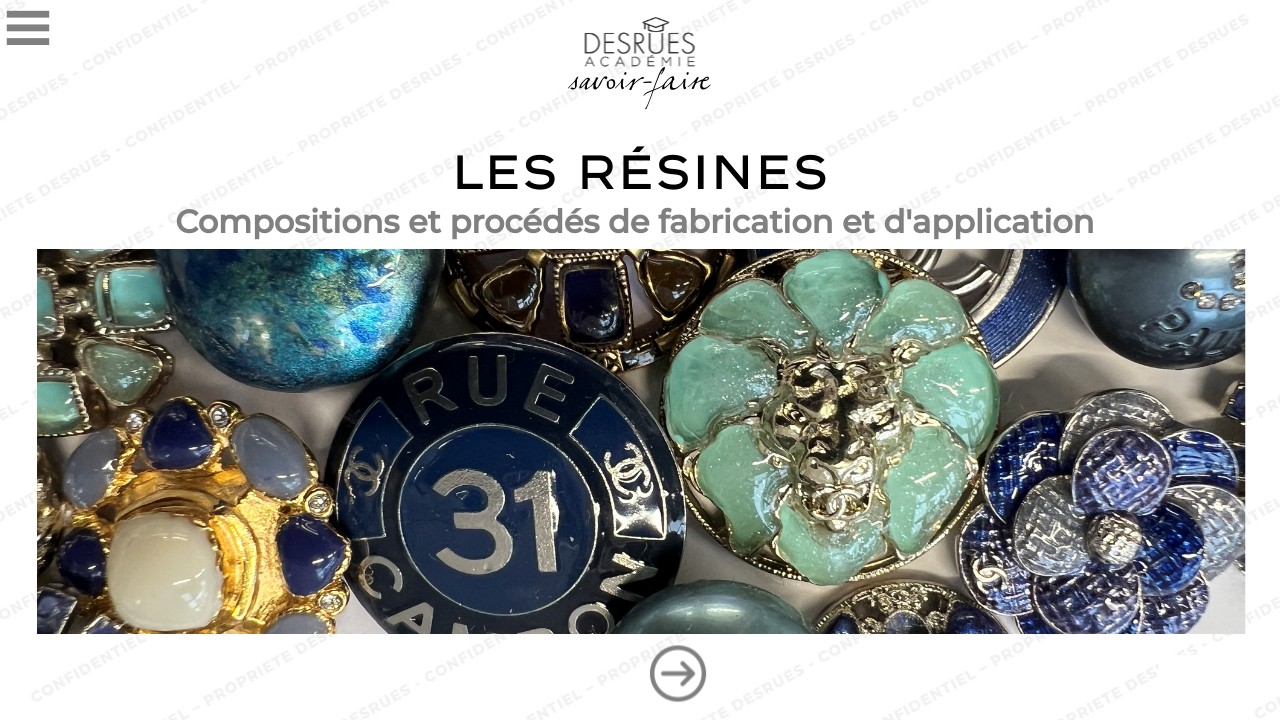

LES RESINES

savoir-faire

Les résines

Compositions et procédés de fabrication et d'application

Sommaire

• Le vocabulaire
• Les viscosités
• Introduction sur les résines
• Propriété des résin es
• Composition des résines
• Mécanismes d’adhésion
• Décollement
• Délaminage
• Les résines de décors chez Desrues
• Préparation de surface
• Résinage
• Résine Epoxy Bi-composants
• Composition Résine Epoxy Bi-composants
• Préparation des couleurs
• Différentes viscosités
• Utilisation
• Résine UV
• Propriétés de la résine UV
• Composition Résine UV
• Préparation des couleurs
• Usages
• Utilisation résine UV
• Les résines de décors : Fiches de synthèse
• Résine Epoxy Bi-composants
• Résine + Catalyseur N
• Résine + Catalyseur Tixomed
• Résine + Catalyseur Tixomed mi-perle
• Résine + Catalyseur Tixomed perle
• Résine + Catalyseur Tixomed plus
• Résine + Catalyseur Tixomed très plus
• Résine UV
• Les résines structurelles chez Desrues
• Préparation
• Les résines structurelles
• Résine Polyester
• Composition
• Préparation des couleurs
• Procédés de fabrication
• Utilisation par gravité
• Utilisation par centrifugation
• Résine Acrylate : Polyjet
• Composition
• Usages
• Utilisation
• Les résines structurelles : Fiches de synthèse
• Résine polyester
• Résine acrylate : polyjet
• Savoir-faire chez les sous-traitants : l’injection
• Réalisation

• Le vocabulaire

• Les résines structurelles chez Desrues
• Préparation
• Les résines structurelles
• Résine Polyester
• Composition
• Préparation des couleurs
• Procédés de fabrication
• Utilisation par gravité
• Utilisation par centrifugation
• Résine Acrylate : Polyjet
• Composition
• Usages
• Utilisation

• Les résines de décors chez Desrues
• Préparation de surface
• Résinage
• Résine Epoxy Bi-composants
• Composition Résine Epoxy Bi-composants
• Préparation des couleurs
• Différentes viscosités
• Utilisation
• Résine UV
• Propriétés de la résine UV
• Composition Résine UV
• Préparation des couleurs
• Usages
• Utilisation résine UV

• Les viscosités

• Introduction sur les résines
• Propriété des résines
• Composition des résines
• Mécanismes d’adhésion
• Décollement
• Délaminage

Les Résines

• Les résines structurelles : Fiches de synthèse
• Résine polyester
• Résine acrylate : polyjet

• Les résines de décors : Fiches de synthèse
• Résine Epoxy Bi-composants
• Résine + Catalyseur N
• Résine + Catalyseur Tixomed
• Résine + Catalyseur Tixomed mi-perle
• Résine + Catalyseur Tixomed perle
• Résine + Catalyseur Tixomed plus
• Résine + Catalyseur Tixomed très plus
• Résine UV

• Savoir-faire chez les sous-traitants : l’injection

Le vocabulaire

Les Résines

Les viscosités

Applicables aux résines et aux colles

Les Résines

Viscosité très faible

Viscosité faible

Viscosité plutôt faible

Viscosité moyenne

Viscosité élevée

Viscosité très élevée

savoir-faire

Les résines

Introduction

Propriétés des résines

Ce qu’il faut savoir sur les résines

Différents types :

• Résine de décors : à appliquer sur un matériau
• Résine structurelle : permettant de créer un matériau

Il existe plusieurs types de résines :

• Résines bi-composants : séchage par réaction chimique entre une résine et un durcisseur

- Résine thermodurcissable : durcit de manière irréversible sous l’effet de la chaleur (ex: époxy)

• Résines mono-composant :
• Résine photopolymérisable : polymérisation aux UV (ex: acrylate)
• Résine thermoplastique : ramollit sous l’effet de la chaleur et durcit en refroidissant (ex: résine thermofusible polyamide)

Les résines - Introduction

Composition des résines

Ce qu’il faut savoir sur les résines

La composition d’une résine* :

• Polymère : confère les principales propriétés de la résine (dureté)

• Charges : permettant de densifier, améliorer la viscosité de la formulation, augmenter l’opacité… (ex: carbonate de calcium)
• Additifs : apporter ou améliorer certaines propriétés spécifiques:

-Agents rhéologiques : épaississant, fluidifiant

• Tensioactifs : émulsifiants, dispersants
• Stabilisants : anti-UV, anti-oxydant
• Pigments

*La composition d’une colle varie selon son type

Les résines - Introduction

Mécanismes d’adhésion

Comprendre les mécanismes d’adhésion

Adhésion : ensemble de phénomènes physico-chimiques qui se produit lorsque deux matériaux sont mis en contact Il existe 3 types : Les facteurs influençant l’adhésion :

• Rugosité : ancrage mécanique de la colle (sablage, texturation de la fonte…)
• Mouillabilité: défini l’étalement d’un liquide sur une surface qui est lié aux énergies du substrat et du liquide
• Pouvoir de pénétration : utile lorsque le matériau est poreux, plus la viscosité de la colle est importante moins l’encrage mécanique sera réalisé
• Propreté de la surface : dégraissage permettant d’éliminer les polluants se trouvant en surface et qui nuisent à la bonne adhérence de la colle

Adhésion chimique Ex : promoteur d’adhérence

Adhésion par encrage mécanique Ex : texturation noise

Adhésion par diffusion Ex : 2 couches de peinture

Les résines - Introduction

décollement

Analyse d’un décollement

• Polymérisation incomplète
• Porosité du joint de résine (présence de bulles)

Les résines - Introduction

• Mauvaise préparation de surface (dégraissage, texturation, mauvaise mouillabilité…)
• Résine incompatible ou adhérence faible sur la surface
• Polymérisation incomplète

Délaminage

Le délaminage

Le phénomène de délaminage est un problème d’adhésion observé sur l’une des surfaces entraînant un changement de couleur de l’adhésif et pouvant provoquer un décollement de l’adhésif sur la surface. Exemple:

Les résines - Introduction

Vieillissement

Etape 1 : changement de couleur de la résine Décollement partiel avec une adhésion

Etape 2 : décollement de la résine sur la surface Décollement total absence d’adhésion

Résinage sur une surface galva OR

Délaminage lié à la rétractation des matières et à une mauvaise préparation de surface

savoir-faire

Les résines de décors

Les résines de décors chez Desruesdifférentes résines et leurs procédés de mise en forme

Les Résines de décors chez Desrues

Les différentes résines et leurs procédés de mise en forme

Résine époxy bi-composants

Résine UV

Permet de décorer les pièces au moyen d’une aiguille

Permet de décorer les pièces au moyen d’une aiguille

Les résines – Les résines de décors

01 préparation de surface

Les résines – Les résines de décors chez Desrues

Préparation de surface : collage

Dégraissage des surfaces

Les matières à dégraisser sont indiquées dans la matrice de collage : PEM-MAT-MON-0001 Les pièces doivent être propres exempts de saleté avant collage Deux possibilités de dégraissage à l’alcool isopropylique :

Dégraissage avec un écouvillon en mousse

Dégraissage par trempage

Dégraisser les parties avec précision (pour des pièces comportant des éléments de type colles, résines ou autres)

Dégraissage complet pour les pièces toutes métalliques/plastiques sans élément de type colles, résines ou autres

Les résines – Les résines de décors chez Desrues

Nettoyage de la pièce avec un écouvillon en mousse

Tremper la pièce pendant 2 min dans l’alcool isopropylique

Sécher les pièces pendant 15 min* à l’air libre sur du papier absorbant

* Réitérer après 3h de séchage

02 Résinage

Les résines – Les résines de décors chez Desrues

résine EPOXY Bi-composants

Les résines – les résines de décors chez Desrues – Résines Epoxy bi-composants

Composition : résine Epoxy

1. Composition de la résine Epoxy Bi-composants

• Ce type de résine pour polymériser doit être mélangé avec un durcisseur.
• Sans le durcisseur, la résine ne polymérise pas.
• Les proportions de mélange résine et durcisseurs doivent être respectées afin d’obtenir une polymérisation totale.

Les résines – les résines de décors chez Desrues – Résines Epoxy bi-composants

Résine époxy

Durcisseur amine

Polymère époxy

Préparations des couleurs

2. La préparation des couleurs des résine Epoxy bi-composants

Résine incolore (Ultraglass) ou colorée (Coniex) Transparente et opaque Environ 40 coloris

Paillettes ou poudres

Les résines – les résines de décors chez Desrues – Résines Epoxy bi-composants

Poudre de verre PCH20370 Utilisée seulement dans le Tixomed perle, PLUS et TRES PLUS pour ajuster la viscosité

Catalyseur Tixomed PCH20957

ou

Catalyseur N PCH20958

Différentes viscosités

3. Les différentes viscosité des durcisseurs pour résines Epoxy bi-composants

Les différentes viscosités des durcisseurs

CATALYSEUR TIXOMED TRES PLUS

CATALYSEUR TIXOMED plus

Les résines – les résines de décors chez Desrues – Résines Epoxy bi-composants

CATALYSEUR TIXOMED PERLE

CATALYSEUR TIXOMED MI-PERLE

Viscositétrès faible

Viscositéfaible

Viscositéplutôt faible

Viscositémoyenne

Viscositéélevée

Viscositétrès élevée

Utilisation

3. Procédé d’utilisation

Peser la résine et le durcisseur Résine/ Catalyseur Tixomed = 100/40 Résine/Catalyseur N= 100/50

*Dégraisser les pièces avec alcool isopropylique Séchage 15 min

Mélanger la résine et le durcisseur à la spatule et au mélangeur planétaire

Mélanger le pot de résine lorsque celui-ci est coloré

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

*Si cela est indiqué dans le dossier de fabrication

Remplir une seringue avec le mélange

Sécher 4h au four à 65°C

Débuller au chalumeau

Résiner sur pièces

Durée d’utilisation résine/Catalyseur Tixomed = 1h Durée d’utilisation résine/Catalyseur N = 30min

Résine UV

Les résines – les résines de décors chez Desrues – Résine UV

Propriétés de la résine UV

1. Type de résine et composition

• La résine UV fait aussi partie de la famille des résines époxy mais pour polymériser elle doit être activée par une lampe UV.
• L’ampoule doit délivrer la bonne longueur d’onde pour que la résine puisse polymériser.
• La résine Vitralit UC 6686 (PCH 20983) polymérise grâce aux UVA délivrer par une ampoule à décharge fer ou une ampoule LED 365nm*. La résine est insolée et polymérise dans les 24h qui suivent
• *Il existe d’autres ampoules à décharge de type mercure (délivre UVC-UVB) et ampoule LED 400nm qui ne permettent pas de polymériser cette résine.
• Le temps d’exposition de la pièce dans la cabine UV, la puissance d’insolation et l’épaisseur de résine sont des paramètres influents sur la polymérisation de la résine UV

Les résines – les résines de décors chez Desrues – Résine UV

Ultra-violet

Lumières visibles

Infrarouge

Rayon X

UV-C

UV-B

UV-A

V-UV

200

280

315

400

780

Longueur d’onde (nm)

100

Composition : Résine UV

1. Type de résine et composition

• Ce type de résine pour polymériser doit être activé par une lampe UV.
• Les photoinitiateurs présents dans la résine vont réagir avec les UV pour former le polymère final.
• Les UV jouent ici le rôle de catalyseur de la polymérisation.

Les résines – les résines de décors chez Desrues – Résine UV

Résine époxy

Polymère époxy

Contenant des photoinitiateurs

Préparation des couleurs

2. La préparation des couleurs

Résine UV Pailletée ou colorée

Paillettes & poudres

Résine UV VITRALIT UC6686 PCH20983

ou

Les résines – les résines de décors chez Desrues – Résine UV

Pigments UV

Usages

3. Les types d’usage des résines UV

La résine UV peut être utilisée avec ou sans inclusions d’éléments, en version transparente ou colorée. Cette résine est plus visqueuse que la résine bi-composante avec le durcisseur Tixomed très PLUS. Elle permet de faire différentes applications telles que :

Les résines – les résines de décors chez Desrues – Résine UV

Surfaces ajourées

Petites Aspect lisse ou bombée

Grandes Aspect lisse ou bombée

Surfaces pleines

Aspect bombé

Aspect lisse

Utilisation : Résine UV

3. Procédé d’utilisation

Dégraisser les pièces avec alcool isopropylique Séchage 15 min

Mélanger le pot de résine lorsque celui-ci est coloré Seulement au mélangeur planétaire

Remplir une seringue spécial UV (= seringue noire) avec la résine

Les résines – les résines de décors chez Desrues – Résine UV

Résiner sur pièces

Insoler dans la cabine UV

Retirer les bulles d’air par aspiration

savoir-faire

Les résines de décors

Fiches de synthèse

résineS EPOXY Bi-composants

Les résines – les résines de décors chez Desrues – Résines Epoxy bi-composants

Les Résines EPOXY BI-COMPOSANTS

01

02

03

Résine + Catalyseur N

Résine + Tixomed

Résine + Tixomed Mi-Perle

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

04

05

06

Résine + Tixomed Perle

Résine + Tixomed PLUS

Résine + Tixomed TRES PLUS

Résine + Catalyseur N

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Résine + catalyseur tixomed

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Résine + catalyseur tixomed mi-perle

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Résine + catalyseur Tixomed perle

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Résine + catalyseur Tixomed plus

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Résine + catalyseur Tixomed très PLUS

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Choix du durcisseur

Les résines – les résines de décors chez Desrues – Résine Epoxy bi-composants

Résine UV

Les résines – les résines de décors chez Desrues – Résine UV

Résine UV

Les résines – les résines de décors chez Desrues – Résine UV

savoir-faire

Les résines structurelles

Préparation et réalisation chez Desrues

Les RESINES STRUCTURELLES

Les différentes résines et leurs applications chez Desrues

Résine polyester

Résine Polyjet

Permet de créer des pièces par usinage et coulage

Permet de créer tout type de forme par impression 3D

Les résines – les résines structurelles chez Desrues

RésinePolyester

Les résines – les résines structurelles chez Desrues – Résine Polyester

Composition de la résine

1. Composition de la résine

• Ce type de résine pour polymériser doit être mélangé avec un catalyseur pour accélérer la réaction. Sans catalyseur la résine polymérise seulement au bout de plusieurs années.
• Les proportions de mélange résine et durcisseurs doivent être respectés afin d’obtenir une polymérisation totale

Les résines – les résines structurelles chez Desrues – Résine Polyester

Résine polyester (+ styrène)

Catalyseur peroxyde

Polymère polyester

Préparation des couleurs

2. La préparation des couleurs des résines polyester

Résine polyester Pailletée ou colorée

Paillettes & poudres

Résine polyester PCH20237

Résines colorées époxy bi-composants

Les résines – les résines structurelles chez Desrues – Résine Polyester

Colorant résine polyester

Catalyseur peroxyde

Catalyseur CADOX PCH21308

Les procédés de fabrication

Les types de résines polyester

• Les résines polyesters sont des résines visqueuses qui peuvent être mise en forme de diverses manières, pour des applications très simple à très complexe, cependant elles nécessitent un usinage.

Coulées par gravité

Les résines – les résines structurelles chez Desrues – Résine Polyester

Bouton simple avec une surface lisse Usinage face avant et arrière

Bouton avec inclusion (film, strass, pièces métallisé, etc) et une surface lisse Usinage face avant et arrière

Coulées par centrifugation

Bouton avec des surfaces complexes (imitation pierre, strass, formes géométriques etc) Usinage face arrière uniquement

Bouton avec des surfaces complexes puis utilisé en inclusion avec la résine coulée par gravité Usinage face avant et arrière

Utilisation : par gravité

3. Procédé d’utilisation – Coulé par gravité

Mélanger le pot de résine lorsque celui-ci est coloré

Mélanger la résine et le catalyseur à la spatule

Débuller sous vide

Peser la résine et le catalyseur Résine/ Catalyseur CADOX = 100/1

Les résines – les résines structurelles chez Desrues – Résine Polyester

Couler dans un moule ou un godet

Sécher 1h 60°C

Usiner

Utilisation : par centrifugation

3. Procédé d’utilisation – Coulé par centrifugation

Préchauffer le moule à l’étuve 30min à 110°C

Mélanger la résine, le catalyseur et la couleur à la spatule

Peser la résine, l’accélérateur puis la couleur dans un bécher Résine/ accélérateur Cobalt = 100/2-3gouttes

Préchauffer la résine à l’étuve 10min à 50°C

Les résines – les résines structurelles chez Desrues – Résine Polyester

Peser la quantité de résine nécessaire pour le moule et ajouter le catalyseur dans un gobelet Résine/ Catalyseur CADOX = 100/1

Verser dans la centrifugeuse à 90°C

Mélanger la résine, le catalyseur à la spatule

Démouler les pièces

Résine Acrylate : polyjet

Les résines – les résines structurelles chez Desrues – Résine Acrylate : Polyjet

Composition : Résine acrylate

1. Type de résine et composition

• La résine Polyjet est utilisée en fabrication additive, autrement connue sous le nom d’impression 3D.
• Des microgouttelettes de polymère vont progressivement être déposées dans une cire qui sert de support.
• Son fonctionnement repose sur un principe identique à celui de la résine UV c’est un photopolymère qui va polymériser par radiation UV, couche après couche, pour créer la pièce finale.

Les résines – les résines structurelles chez Desrues – Résine Acrylate : Polyjet

Résine acrylate avec photoinitiateur

Polymère acrylate

Usages : Résines acrylates

Les résines acrylates utilisées en fabrication additive polyjet peuvent prendre une infinité de forme pour faire des réalisations laquées ou métallisées.

Impression polyjet Sablage et tribofinition

Post traitement nacrage par pulvérisation

Post traitement métallisation et strassage

Les résines – les résines structurelles chez Desrues – Résine Acrylate : Polyjet

Utilisation : Résine ACRYLATES

70°C 2h

Paramétrage du nombre et des positions des pièces à imprimer

Conception d’un fichier par les stylistes

Impression des pièces (cire + résine Polyjet)

Décirage : mettre les pièces à 70°C pendant 2h

Les résines – les résines structurelles chez Desrues – Résine Acrylate : Polyjet

60°C 15 min

Nettoyage manuel : eau à 60°C et lessives

Nettoyage automatique avec un dégraissant solvanté

Nettoyage manuel : eau à 60°C et lessives

Séchage air chaud à 60°C pendant 15min

savoir-faire

Les résines structurelles

Fiches de synthèse

RésinePolyester

Les résines – les résines structurelles chez Desrues – Résine Polyester

Résine polyester coulée par gravité

Les résines – les résines structurelles chez Desrues – Résine Polyester

Résine polyester coulée par Centrifugation

Les résines - les résines structurelles chez Desrues – Résine Polyester

Résine Acrylate : polyjet

Les résines – les résines structurelles chez Desrues – Résine Acrylate : Polyjet

Résine acrylate :Polyjet

Les résines – les résines structurelles chez Desrues – Résine Acrylate : Polyjet

savoir-faire

Savoir-faire Sous-traitants

L’injection

L’injection comme procédé de moulage de pièce

• L’injection est un procédé de moulage qui consiste à transformer de la matière plastique thermoformable en une forme souhaitée.
• Le plastique en fusion est poussé par une vis sans fin dans un moule pour y prendre sa forme définitive, après refroidissement. Des formes très complexes et de grande quantité de pièces peuvent être produites avec ce procédé.
• Desrues ne maitrise pas ce procédé en interne, mais Lampa et Sandra B sont en mesure de produire et de fabriquer leurs propres moules. Meynier est capable de produire, mais sous-traite ses moules.
• Avantages: répétabilité, faible prix pièce, capacité de production élevée
• Inconvénients:
• Nécessite la fabrication d’un moule (investissement + délai de 10 à 20j selon la complexité). De ce fait le procédé n’est pas utilisable en collection (il se remplace alors par l’impression 3D)
• Contraintes techniques: la pièce ne peut pas avoir de contre dépouilles, le point d’injection et le plan de joint du moule peuvent créer des défauts d’aspects (des reprises et un polissage tonneau sont recommandés voire obligatoires selon les géométries demandées

Les résines – Savoir-faire sous-traitants - l'injection

merci de votre attention !

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES

CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES - CONFIDENTIEL – PROPRIETE DESRUES
