Proporcionador en línea (eductor)
Sistema integrado en la bomba

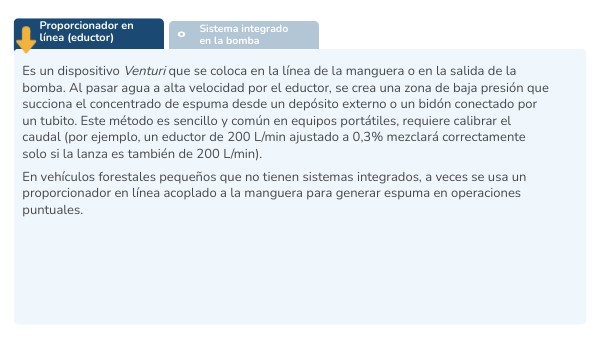

Es un dispositivo Venturi que se coloca en la línea de la manguera o en la salida de la bomba. Al pasar agua a alta velocidad por el eductor, se crea una zona de baja presión que succiona el concentrado de espuma desde un depósito externo o un bidón conectado por un tubito. Este método es sencillo y común en equipos portátiles, requiere calibrar el caudal (por ejemplo, un eductor de 200 L/min ajustado a 0,3% mezclará correctamente solo si la lanza es también de 200 L/min). En vehículos forestales pequeños que no tienen sistemas integrados, a veces se usa un proporcionador en línea acoplado a la manguera para generar espuma en operaciones puntuales.
Sistema integrado en la bomba
Proporcionador en línea (eductor)
En autobombas modernas es frecuente un proporcionador interno. Puede ser de varios subtipos:
Proporcionador balanceado de presión
Sistema de inyección directa
Sistema de derivación
Sistema de inyección directa
Usa una pequeña bomba dosificadora o un inyector controlado que añade el concentrado directamente en la tubería de descarga, normalmente después de la bomba. Estos sistemas permiten dosificar con precisión (0.1%, 0.3%, 0.5%, etc.) y generalmente puedes seleccionar qué líneas reciben la mezcla y cuáles solo agua, mediante válvulas selectoras. Son muy apreciados en incendios forestales porque ahorran concentrado y dan flexibilidad.
Proporcionador balanceado de presión
Más común en vehículos urbanos, tienen un tanque de espuma y sistemas que igualan la presión del agua y la del concentrado para mezclar constantemente. En forestales no se ve tanto por costo y complejidad, aunque algunos camiones nodriza o autobombas pesadas multifunción podrían tenerlo.
Sistema de derivación (around-the-pump)
Desvía una parte del agua de la descarga de la bomba a través de un venturi interno donde se añade el concentrado, y luego retorna esa mezcla a la línea principal. Esto permite que toda el agua que sale de la bomba esté mezclada con espuma a la proporción elegida. Son sistemas robustos, pero tienen el inconveniente de que no puedes tener simultáneamente líneas con agua sola y líneas con espuma desde la misma bomba (toda el agua saldrá espumosa mientras esté activado).
2.1.4 1.2
