DISTINGUE LAS DIFERENTES ARQUITECTURAS DE UNA RED LAN

DISTINGUE LAS DIFERENTES ARQUITECTURAS DE UNA RED LAN

Punto a Punto (Peer-to-Peer o P2P)

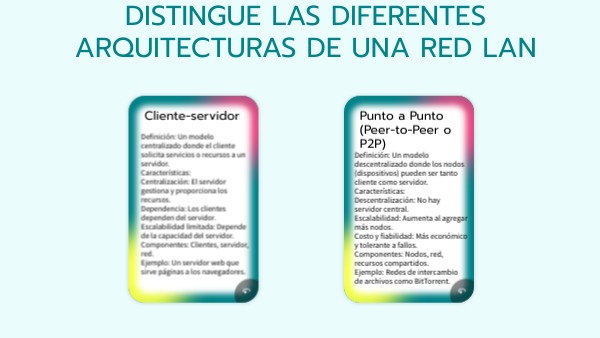

Cliente-servidor

Definición: Un modelo centralizado donde el cliente solicita servicios o recursos a un servidor.Características: Centralización: El servidor gestiona y proporciona los recursos. Dependencia: Los clientes dependen del servidor. Escalabilidad limitada: Depende de la capacidad del servidor. Componentes: Clientes, servidor, red. Ejemplo: Un servidor web que sirve páginas a los navegadores.

Definición: Un modelo descentralizado donde los nodos (dispositivos) pueden ser tanto cliente como servidor.Características: Descentralización: No hay servidor central. Escalabilidad: Aumenta al agregar más nodos. Costo y fiabilidad: Más económico y tolerante a fallos. Componentes: Nodos, red, recursos compartidos. Ejemplo: Redes de intercambio de archivos como BitTorrent.

TIPOS DE TOPOLOGIA

2. Topología en Estrella Todos los dispositivos se conectan a un nodo central (como un switch o hub). Facil de administrar y escalar. ● ╱ │ ╲ ● ● ● ╲ │ ╱ ● (central)

1. Topología en Bus Todos los dispositivos se conectan a un solo cable central (el bus). Datos viajan en ambas direcciones y cada nudo escucha el bus. ●──●──●──● (cable principal)

3. Anillo Los dispositivos están conectados en un círculo cerrado, formando un anillo. Cada nodo se conecta con el siguiente y el último nodo se conecta de nuevo al primero ●──● / \ ● ● \ / ●──● .

4. Malla Cada dispositivo se conecta directamente con todos los demás dispositivos en la red. Alta fiabilidad, ya que existen múltiples caminos para el tráfico de datos. ●────●────● │ ╱│╲ │ ●────●────● │ ╲│╱ │ ●────●────●

5. Arbol Descripción: Es una combinación de las topologías en estrella y en bus. Los dispositivos están conectados a un nodo central o "raíz" y se organizan en ramas. ● (raíz) / \ ● ● / \ \ ● ● ●

7. Celular Es típica de redes móviles, donde se utilizan celdas (áreas cubiertas por una estación base) que se comunican entre sí. (celda) ● ╱ ╲ ● ● ╲ ╱ ●

6. Hibrido Combina dos o más topologías, como estrella, anillo, malla, etc., en una sola red para aprovechar sus ventajas específicas. ●──●──● \ / ● (Anillo) | ● /|\ ● ● ● (Estrella)

8. Cadena Los dispositivos están conectados de manera secuencial, uno detrás del otro, formando una línea. ●──●──●──●

9. Doble anillo Es una variante de la topología de anillo, donde los dispositivos están conectados en dos anillos (uno principal y otro secundario), permitiendo la circulación de datos en ambas direcciones. Outer Ring: ●──●──● | | Inner Ring: ●──●──●

11. Logica No depende de la disposición física de los cables, sino de cómo lógicamente se comunican los dispositivos, por ejemplo, en redes virtuales (VPNs) o redes P2P. Física: ●──●──● Lógica: ●──────● ╲ ╱ ●

10. En redSimilar a la topología de malla, pero con una disposición en cuadrícula (como una rejilla), donde los nodos están conectados a sus vecinos directos (arriba, abajo, izquierda, derecha). ●──●──● │ │ │ ●──●──● │ │ │ ●──●──●

Laboratorio Escolar con 20 Computadoras Objetivo Diseñar una red LAN que conecte 20 computadoras de forma eficiente, segura, y que sea fácil de expandir en el futuro. Debe permitir: Acceso a internet Compartición de recursos (impresoras, archivos) Control y monitoreo docente Seguridad básica 1. Topología Propuesta: Estrella Extendida Es ideal para laboratorios por su facilidad de administración y escalabilidad. [Router / Firewall] │ [Switch Central] / | \ [PCs 1–8] [PCs 9–16] [PCs 17–20 + Docente] Todos los dispositivos están conectados a un switch central. Las PCs están distribuidas en grupos (pueden estar en filas o zonas del aula). El router permite salida a internet y puede incluir seguridad (firewall básico).

COMPONENTES Y EQUIPOS COMPONENTES CANTIDAD FUNCION PRINCIPAL Computadoras (alumnos) 20 Equipos de uso estudiantil PC del docente 1 Supervisión y administración de la red Switch de 24 puertos 1 Conecta todas las PCs y dispositivos Router con WiFi 1 Acceso a internet y red inalámbrica (opcional) Impresora de red 1 Impresión compartida para todos los usuarios Cableado estructurado CAT6 1 por equipo Conexión física (más estable que WiFi) Servidor local (opcional) 1 Compartición de archivos y software educativo Punto de acceso WiFi (opcional) 1-2 Para móviles o profesores si se desea

Funcionalidades Clave Funcionalidad Detalles Internet A través del router Control docente Software de monitoreo (como NetSupport School o Veyon) Impresión compartida Impresora de red accesible desde todas las PCs Compartición de archivos En servidor local o PC del docente Seguridad Router con firewall, filtros de contenido, contraseñas Red WiFi (opcional) Solo para profesores o móviles, con clave segura . Escalabilidad El switch de 24 puertos permite agregar hasta 4–5 computadoras más sin reemplazo de equipo. Se puede agregar otro switch en cascada si se superan los 24 dispositivos. El sistema puede crecer a un segundo laboratorio, compartiendo el mismo router o servidor central.
