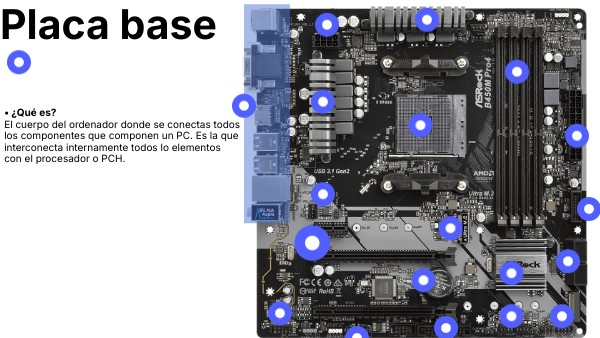

Placa base
• ¿Qué es?
El cuerpo del ordenador donde se conectas todos los componentes que componen un PC. Es la que interconecta internamente todos lo elementos con el procesador o PCH.
Factor de forma
- ATX: La placa base más grande, y que lleva la mayor cantidad de zócalos y componentes. - mATX (micro-ATX): Mas compacto que el ATX, y lleva menos zócalos de memoria RAM y de expansión. - mITX: El formato más pequeño, con conectores mínimos para un PC compacto. Normalmente 2 ranuras de RAM y un PCI-e - Otros: Hay mas factores de forma menos conodicos y de usos especiales. BTX, micro-BTX, pico BTX, Mini-ITX, Nano-ITX, Pico –ITX...
SOCKET
¿Que es?
El zócalo donde se inserta la CPU. Suele ser un zócalo cuadrado donde viene muchos pine o orificios pequeños para distintos tipos de procesador. Cada socket soporta unos tipos de procesador, porque todas las características de esta van ligadas al procesador. Un cambio de procesador puede acarrear un cambio de socket, por lo tanto, un cambio de placa base.
TIPOS DE SOCKET
LGA (Intel)
PGA (AMD)
Tiene los pines en el propio zócalo. Los pines que lleva el LGA viene representado con el numero que sigue al nombre (ej. LGA1151 = 1151 pines)
El zócalo lleva orificios para los pines que lleva el procesador. También llamado AM (AM4, AM5…), pines número después de la palabra socket (socket 321=321 pines) mirar en la hoja de características.
Procesador
¿Que es?
Es cerebro del PC. Es que el procesa, gestiona Y ejecuta todo ls información e instrucciones del PC. Ejecuta los programas que están cargadas en la RAM, controla los componentes de la placa, y realiza las operaciones matemáticas y lógicas que son necesarias
Partes del procesador
- Unidad de control (UC): Gestiona todo el trabajo de las operaciones, y realiza los procesor mas complejos.
- Floating Point Unit (FPU o GPU): Se encarga de las operaciones mas complejas con coma flotante
- Memorias Cache: Memoria interna de procesador. Son la más rápidas y se usa para operaciones que requieren un acceso a datos constante. Tipos: L1, L2, L3 (a mayor numero menor velocidad, pero mayor capacidad de memoria)
- FSB/QDI: Bus de comunicación entre CPU y placa base
- Unidad Aritmética Lógica (UAL, o ALU): Operaciones aritméticas básicas. Sumas, restas, multiplicacioens y divisiones usando las operandos lógicos AND, OR, NOT y XOR.
Procesador
Caracteristicas
- Frecuencia de reloj: Velocidad en que realiza las operaciones (GHz), se refiere a la potencia de cómputo del procesador.- Frecuencia externa de la placa (FSB): Frecuencia de la placa base. Para conseguir la frecuencia de reloj, el procesadro lleva multiplicadores. Frecuemcia interna x multiplicadores = Frecuencia reloj. (Mejor una frecuencia interna alta) o FSB 333 MHz x 9 (multiplicador) = 3000 MHz aprox.o FSB 266 MHz x 11 (multiplicador) = 3000 MHz aprox.o FSB 233 MHz x 13 (multiplicador) = 3000 MHz aprox.- Memoria Cache: Cuanta más memoria mejor. - Núcleos: Los procesadores internos que lleva un procesado principal se denominan núcleos (Multinucleo). Cada núcleo realiza los procesos en paralelo o en cooperacion. - Hilos: Una tarea o rama que corre dentro del proceso. Multihilo, cuando puede procesar varia ramas en paralelo.
- Arquitecturas de diseño:o CISC: Pocas instrucciones pero complejaso RISC: Muchas instrucciones pero simpleso RISC es mas optimo, pero en PC-s se usa el CISC normalmente.
BIOS
¿Que es?
El chip de memoria EEPROM donde que contiene un programa llamado BIOS que su propósitos son:
- Testear y reconocer dispositivos para el arranque de PC.
- Realizar la carga del sistema operativo en la RAM
Hoy en día, el chip está integrado en la placa base, y en algunos casos puede que traiga una DUAL BIOS por seguridad.
PILA de la BIOS: Este elemento mantiene la configuración de la BIOS si esta ha sido modi de laficada.En el caso de querer volver a los valores de fabrica, hay que quitarle la tensión a la BIOS. Hay 2 formas de hacerlos:
- Se quita el puente en los pine que suelen estar cerca de la pila para quitar alimentación a la BIOS.
- - Se puede quitar directamente la PILA, teniendo cuidado con el zocalo donde se aloja.
ZOCALOS RAM
¿Que es?
Zócalos RAM: Los slots donde se conectan las memorias RAM. El formato de los zocalos se denomina DIMM. El término DIMM es el acrónimo de la expresión Dual In-line Memory Module. Y hace referencia al módulo de memoria RAM que debemos de instalar todos los usuarios en nuestros equipos, si queremos que estos funcionen. Ha habido diferentes formatos: SDRam, DDR2, DDR4...
Caracteristicas:
Multi-Channer: Con cuantos canales paralelos puede trabajar la CPU. (Single-Channel, Dual-Channel, Tri-channel…). Cada canal se diferencia por los zócalos de placa base de distinto color.
MEMORIAS RAM
¿Que es?
- Memorias RAM: La memoria donde se guarda la información que se está ejecutando o procesando en la CPU. Mas rápida que otros dispositivos de almacenamiento. La RAM es una memoria volátil, pierde la información si se apaga el PC.
Caracteristicas:
- Frecuencia de BUS: Es la velocidad a la que puede trabajar las memorias. MHz. Hace referencia a cuantas operaciones por segundo.
- Capacidad: La cantidad de memoria de cada módulo RAM.
- Tasa de transferencia: Cantidad de memoria que puede enviar y recibir en un segundo (Gb/s)
- Multi-Channer: Con cuantos canales paralelos puede trabajar la CPU. (Single-Channel, Dual-Channel, Tri-channel…). Cada canal se diferencia por los zócalos de placa base de distinto color.
- Latencia: Tiempo necesario para llegar al contenido de la RAM (ns)
- ECC: Detección de fallos de la memoria RAM, solo para sistemas de NAS.
MEMORIAS RAM
CHIPSET
¿Que es?
Es un conjunto de chips integrados que dan soporte o ayuda al microprocesador principal en control y comunicación de los dispositivos de la placa base. Estos chipsets, normalmente tienen una arquitectura similar a los microprocesadores. Los sistemas viejos llevaba una configuracion de puente norte y puene sur, en la actualidad el puente sur pasa a ser el PCH y los trabajos de puente sur los coge el procesador principal.
Chipset auxiliares
Chips auxiliares: Chipsets especializados para procesar elementos independientes. Ej.: Chipset de sonido, chipset de LAN…
SIstema puente norte puente sur
sistema de PCH
RANURAS DE EXPANSION
¿Que es?
Slots para darle funcionalidades añadidas o externas al PC, tarjetas graficas, tarjetas de sonido, etc.
¿Tipos de ranuras?
- PCI: Slots que trabaja o se comunica en paralelo con la CPU. Cuantos mas dispositivos se conecten la velocidad se va reduciendo por su tipo de comunicación en paralelo.
- PCI-e: PCI-Express. Velocidades mas altas y mejores prestaciones. Comunicación en serie con la CPU. Características: Tipos zocalo: (tamaño) X1, X4, X8, X16
o Propiedades: El número del zocalo equivale a las vías de comunicación con el Procesador.
Conectores
REGULADORES DE TENSION (VRM)
¿Que son?
Reguladores que controlar la entrada de potencia al procesador, y consigue una tensión constante y estable. Protege de picos de tensión o apagones al procesador. Suelen estar alrededor del procesador.
Panel trasero
¿Que es?
Conectores externos que trae la placa para poder conectar todo tipo de perifericos.
- USB 2.0
- PS2 (Teclado y raton)
- COnectores de video (VGA + DVI)
- HDMI
- USB 3.2 Gen2 (Tipo-A y Tipo-C)
- USB 3.2 Gen1
- Puerto LAN (EThernet)
- Conectores de Audio (Microfono, auriculares y line-in )
Conectores almacenamiento
¿Que es?
Conectores para conexion de discos de alamcenamiento. M.2 y SATA-3 son los mas habituales hoy en dia.
