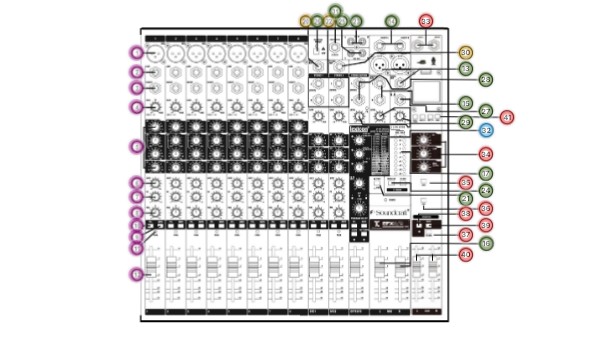

25. Salidas de grabación (RCA)
Estas dos salidas RCA transportan una copia de las señales de Mezcla L y R. Permiten el uso de aparatos de grabación como p.e. DAT, grabadores, Minidisc, etc.
27. Auriculares(Jack 1⁄4”)
Conectar los auriculares en esta toma. Impedancia recomendada de los auriculares 150 Ohms o superior
26. Alimentación Phantom
Pulsar este conmutador para alimentar los micrófonos de condensador (48V) PRECAUCIÓN: No activar la Alimentación Phantom antes de conectar el micrófono
7. Envío de EFECTOS (FX)
FX Este control ajusta el nivel de la señal post-fader, que va a ser enviada al bus de efectos; desde ahí es enviada al procesador de efectos
30. Bus de salida de efectos
Esta salida lleva la señal bus de efectos. Si se desea, puede ser utilizada como salida de un Segundo Auxiliar, cuando no sea necesario el uso del Procesador de Efectos. Los envíos de Efectos de los canales de entrada al bus de efectos son siempre post-fader
1. Entrada de Micro
Conectar los Micrófonos aquí. Si se está utilizando un micrófono de condensador, asegurarse, pulsando el conmutador en la parte superior de la sección de master, que la alimentación phantom está activada. PRECAUCIÓN: No activar la Alimentación Phantom antes de conectar el micrófono.
24. Controles de playback
Utilizarlos para controlar la señal de 2 pistas. El conmutador MONITOR envía la señal a las salidas de monitor y auriculares, mientras que el conmutadorTO MIX envía las señales a la mezcla principal
34. Ecualizador
Ajustar estos controles para cambiar el tono de la señal (la característica de la señal) y controlar el nivel de sonido reproducido desde la unidad USB
28. Retornos de entrada estereo
- Este par de entradas acepta jacks de 3 contactos (TRS) de calibre “A”- Utilizar estas entradas para fuentes como teclados, cajas de ritmo, sintetizadores o CDs. Las entradas son balanceadas- Las fuentes Mono pueden utilizarse conectando solamente el jack izquierdo
41. Interfaz USB
Permite reproducir música en su disco. Compuesto por entrada salida USB, pantalla y 4 botones de control.MENÚ para ingresar a la interfaz a los 5 modos: 1) MÚSICA: para reproducir música a través del reproductor USB2) BT: para conectar el dispositivo que con BT también reproduce el audio3) GRABAR: para grabar la señal de salida por USB.4) PC: Conéctese a la PC para realizar la grabación o reproducción de audio.5) Acceso a la configuración del sistema
36. Cambio de canal de BUS para entrada de Mp3
Presione el teclado SUB para que la señal MP3 se envíe a la salida BUS
14. Inserción de mezcla (1⁄4” Jack)
Es una parada pre-fader en la salida de la señal, que puede ser utilizada para alimentar una aparato de dinámica o masterización. La señal se envía por la punta del conector jack estéreo y retorna por el anillo del mismo conector
20. Salida auxiliar 1 (1/4" Jack)
Estas dos salidas pueden ser utilizadas para enviar la señal del canal a la unidad de efectos o a los monitores de los artistas (auriculares/psm’s/ monitores de escenario). Esta es conmutable pre/post fader
32. Procesador de efectos Lexicon®
Zona para la selección y control de Efectos Lexicon. Ver Sección Efectos Lexicon del libro
13. Salidas de mezcla (XLR) & salida mono (1⁄4” Jack)
Conectarlas al equipo de grabación analógico, o al sistema de amplificación
16. Faders de master
Estos potenciómetros deslizantes controlan el nivel general de las salidas de mezcla
29 - 18 - 19. Control de retorno, monitor y auriculares
29. Control de retorno: Ajusta el nivel de la mezcla principal. 18. Control monitor: Ajusta nivel de señal enviada a monitor 19. Control auriculares: Ajusta el nivel de señal que se envía a los auriculares
11. Piloto de pico
Se utiliza para indicar que la señal está próxima al punto de distorsión (Clipping) en un canal específico
12. Fader de canal de entrada
Se utiliza para controlar el nivel con que se alimenta al Bus de Mezcla y a los envíos post-fade
35. Interruptor de canal principal para entrada Mp3
Presione el teclado MIX para que la señal MP3 se envíe a la salida principal
17. Indicadores de nivel principal
Estos indican el nivel de las salidas de mezcla. Cuando el LED PFL está iluminado, los indicadores de nivel marcan el nivel de señal del PLF seleccionado
4. Control de Ganancia
Ajustar este control para aumentar o reducir el nivel de la señal de entrada
5. Ecualizador
Ajustar estos controles para cambiar el tono de la señal (la característica de la señal)
10. Preescucha(PFL)
Cuando esté pulsado, la señal aparecerá en las salidas de monitor y auriculares. Utilizarlo para monitorizar la señal ya ecualizada del canal
3. Punto de Inserción
Conectar aquí los procesadores de señal como, Compresores, Puertas de Ruido, etc.
15. Salidas de monitor (1⁄4” Jack)
Se utilizan para alimentar el sistema de monitorización. Pueden conectarse directamente a monitores auto amplificados, o indirectamente, vía un amplificador a altavoces estándar
38. Preescucha PFL
Cuando esté pulsado, la señal aparecerá en las salidas de monitor y auriculares. Utilizarlo para monitorizar la señal ya ecualizada del canal
33. Tomas de salida estéreo Sub
Para conectar con el amplificador y los altavoces activos
9. Silenciamiento (Mute)
Cuando esté pulsado, no se oirá ninguna señal del canal
39. Silenciamiento (MUTE)
Cuando esté pulsado, no se oirá ninguna señal del canal
21. Control auxiliar
Este pulsador conmuta globalmente el envío del AUX1, de todos los canales de entrada a pre o post-fader
22. Entradas estéreo (1⁄4” Jack)
Estas dos entradas pueden utilizarse para conectar entradas de línea estéreo de teclados, módulos de sonido, samplers, tarjetas de sonido, etc. Estas entradas, pasan a través de un canal normal con, ecualización y controles de envío a Auxiliares y Balance
37. Interruptor del canal principal de entrada de señal de grupo
Presionado la señal SUB se enviará a la salida principal,permite también que la señal SUB se envíe a la salida estéreo MIX y la salida estéreo SUB al mismo tiempo
6. Envío Aux 1
Ajustar este control para variar el nivel de la señal que se envía a la unidad de efectos, o a los monitores de los artistas (auriculares/psm’s/monitores de escenario). Aux 1 es globalmente conmutable pre/post fader
23. Entradas playbacks (RCA)
Estos dos conectores RCA se utilizan para conectar entradas de línea desbalanceada de equipos reproductores
31. Conector del pedal (Footswitch)
Este es utilizado por el Procesador de Efectos, ver apartado, "Controles del procesador de efectos"
8. Control de panorama
Utilizar este control para posicionar o balancear la señal dentro del campo estéreo, hacia el canal izquierdo, centro o derecho
40. Volumen de salida del sub Fader (Izda/ Dcha)
Para controlar el volumen de salida izquierdo o derecho de la salida SUB
2. Entrada de Línea 1/4" Jack
Conectar las fuentes a nivel de Línea aquí, como por ejemplo teclados, cajas de Ritmos, DI Box, etc.
